我們都知道變壓器繞線機是把線狀的物體纏繞到特定的工件上的機器，制作變壓器式必須要使用到變壓器繞線機。隨著現代科技的不斷發展，越來越多的現代化技術被應用到變壓器繞線機上，機電一體化的電力變壓器繞線機的出現使得變壓器繞線機的繞制過程中變得更加的簡單和快捷。在這里，龍鑫電子為大家詳細介紹變壓器繞線機的工作原理和應用。

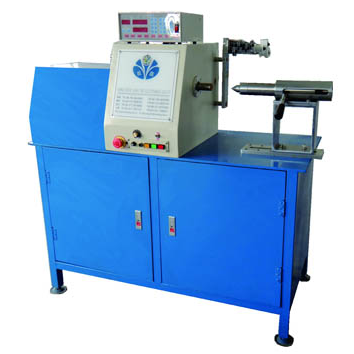

CNC變器壓繞線機，它繞線采用電腦CNC控制系統，對主軸以CPLD解碼測速精確定位，再配備以恒流斬波驅動步進馬達排線，快速而精密，保證設備正常運作，其廣泛用于開關電源變壓器、供應器、電感線圈、日字型變壓器等產品生產制造中。變壓器繞線機主要應用在變壓器高低壓繞組的繞線加工中，主要分為自動、數控兩大類，數控機型是目前應用較多的設備，變壓器繞線機經過了好幾代的改進和發展，在功能和加工能力上都得到了快速的發展。變壓器繞線機的結構上主要由機身、機架、主軸機構和尾架支撐、機座等部件組成，由于變壓器線圈有一定的重量同時加工時還需要承受敲打整形的外力，所以該繞線機機身、機架都采用承受能力較強的鋼材，根據機型加工能力的大小分為小型、中、大型三類，承重能力也不相同。主軸系統是變壓器繞線機的關鍵部件，它將電動機的動力通過多級減速后將轉矩放大輸出，已滿足變壓器線圈纏繞的加工，一般都采用電機加減速機構這樣的結構來配置，變速機構一般都采用電機變頻變速或者減速機檔位切換來實現。變壓器繞線機的資料存儲段位0～999步序同，能高速正反轉繞線，圈數準確，使用中出現問題資料自動保存，CNC能監控并顯示生產情況，設定簡單，操作方便。變壓器繞線機已經是目前加工變壓器線圈的主要應用機型。如圖1為某電力變壓器繞線機示意圖。
大扭力干式變壓器專用繞線機 / 型號：LX-050B
◎產品特點
A外型新穎，結構合理，采用優質鋼材加工而成，機體重，穩定性好。
B本機型采用CNC數位變頻控制系統，操作簡單，維護少，故障低。
C使用變頻驅動方式，低噪聲，排線配備恒流斬波驅動方式，跟隨快速而精密，附件采用品牌產品，性能卓越，使用周期長，適應各種工作環境。
D可抽儲段位1000步序，可設圈數，寬度，線徑，方向，速度等參數，具有精確計數，停電記憶，過載過流保護，抗干擾強等功能。
◎繞制產品
EI變壓器、三相變壓器、電抗器、功率電感、控制變壓器、功率干式變壓器等特殊產品。
◎產品技術參數
主軸數：1
主軸速度：350RPM
控制方式：CNC數位變頻控制器
功率：1.5KW
主軸夾具裝配外徑：Φ30mm
線徑范圍：Φ3.5-6.0mm/扁線：寬0-9mm 厚0-4mm
繞線幅寬：400mm
排線幅寬：200mm
工作電壓：220VAC
設備尺寸：L/1300*W/830*H/1300mm
設備重量：134kg
