串激整流子電動機是一種具有換向器的，微型單相交流電動機,其特點是交直流兩用、轉速高、起動轉矩大、轉速隨負載變化而變化，及調速方便等,是工業和日用電器中廣泛采用的一類電動機。因它可直接在單相交流電源下工作,所以大多用作便攜式電動工具和日用電器的機械動力源。如電動手電鉆、電動鋸、電動螺絲刀、研磨機、打釘機、雕刻機、刨光機、除草機、碎紙機、噴漆機以及縫紉機、電吹風、吸塵器、打臘機、清洗機和廚房設備中的果汁機、果菜榨汁機、攪拌機、打蛋機、食物料理機等。
單相串激電動機的名稱由來:
定子（勵磁繞組）和轉子 (電樞繞組) 為串聯,所以叫串激電機.如果定子和轉子并聯，就叫做并勵電機。
單相串勵電動機俗稱串勵電機，因定子（勵磁繞組）和轉子 (電樞繞組)串聯在一起工作而得名。單相串勵電動機屬于交、直流兩用電動機，它既可以使用交流電源工作，也可以使用直流電源工作。
電機定子的作用是什么，轉子的作用是什么？
定子用于產生勵磁磁場.對處在其中的通電導體產生力的作用. 轉子槽中有電樞繞組,當電樞繞組通電時,就會在勵磁作用下旋轉. 通過轉軸帶負載轉動。
單相串激電動機的優點：
它對于外接電源有廣泛的適應性：不論是交流電還是直流電;不論是60Hz還是50 Hz；不論12V、24VDC還是110V、220V、240V ;總之它可設計成適應任一外接電源的電機。
它的轉速高，調速范圍廣: 它的轉速范圍為3000~40000RPM,在同一電機上采用多個抽頭（轉子線圈的頭，就是引出來的線頭。）可得到較寬的調速范圍.家用電器正需要這種高轉速、寬調速范圍的電機. 因感應電機達不到高轉速(不大于3000 RPM).例如吸塵器,它需要高轉速在容器內外形成負壓,以產生吸力。
啟動力矩大,體積小：當負載力矩增大時, 串勵電動機能調整自身的轉速和電流,以增大自身的力矩。
單相串勵電機的定子繞組與電樞繞組是串聯的，串勵電機轉向取決于電磁轉矩方向和電流方向，因此工作在交流電源情況下，電源交變時，定子磁場的極性和轉子電流或其產生的磁場同時變換方向，根據左手定則，電磁力的方向不會改變，所以串勵電機能夠始終維持一個恒定的轉向。

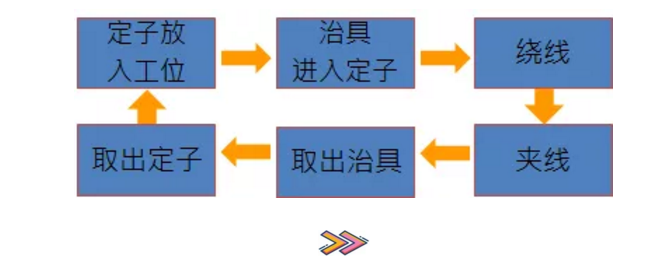

單相串激電機定子生產流程:
定子放入工位→掛線治具放入定子→繞線→夾線→取出掛線治具→取出定子

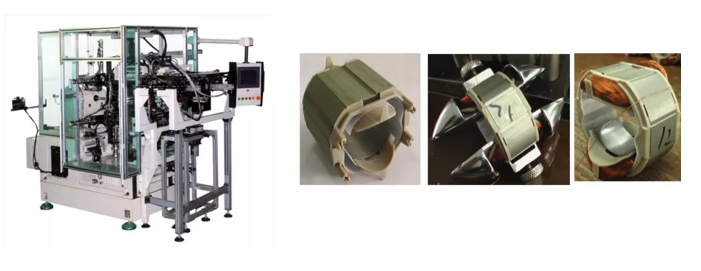

臥式定子鉤針繞線機：
臥式定子內繞機解決方案可廣泛應用于電動工具，日用電器等，如：電動手電鉆、電動鋸、吹風機、吸塵器等。臺達臥式鉤針繞線機采用臺達ASD-M-R驅控一體交流伺服控制器，具備自由編輯，自動繞線，自動切線，定位精確等功能，可全自動完成繞線、經久耐用，操作人員可快速換模換規格，減少現場人員調機時間操作簡單方便。
臥式鉤針繞線機由2軸構成：
往復軸：負責繞線前后往復運行；
分度軸：負責往復軸轉位以及搭配往復軸軸實現繞線動作；

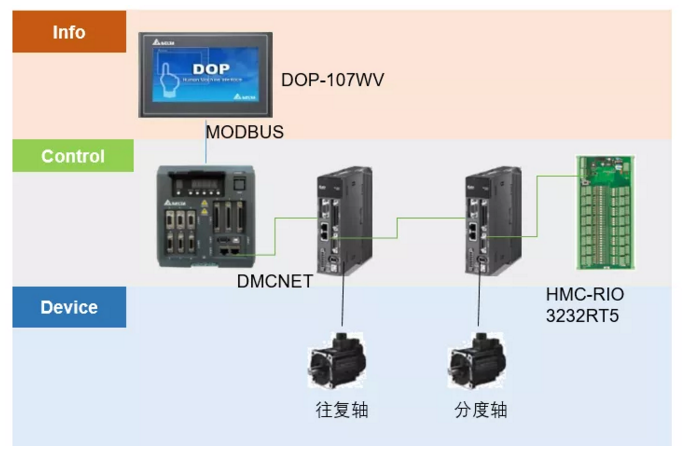

臥式鉤針繞線機架構

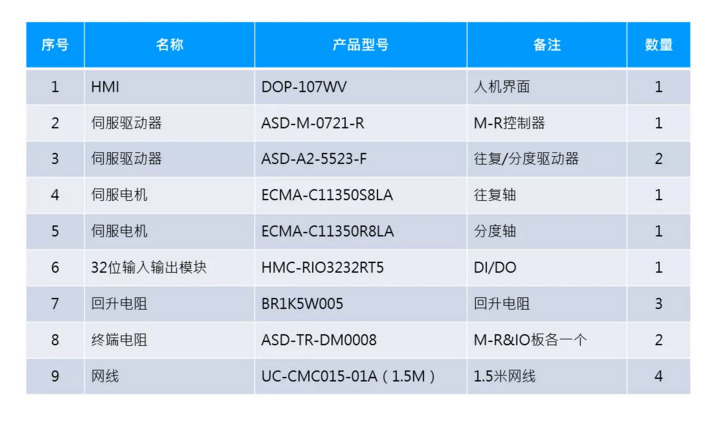

電器清單
方案特色
繞線速度更快：繞線時最大轉速可達400匝/min；
M-R驅控一體可實現多軸的凸輪配合，機臺運行平穩；
加工步序靈活修改：M-R系統類似CNC的操作接口可依據方案加工工序?qū)庸げ叫蜻M(jìn)行靈活修改；
系統預留了20種程序空間，每一種程序最大支持500步序，足以滿足繞線客戶的需求。
工藝介紹

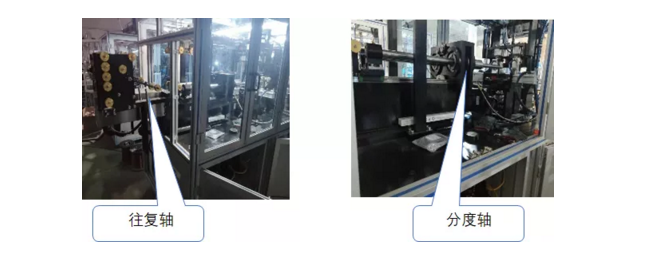

工藝介紹將從軸的功能進行講解：
1.往復軸：通過帶動鉤針做前后往復運動，形成送線動作。
2.分度軸：在往復軸前后動作過程中，分度進行旋轉，實現定子掛線動作。
程序?qū)崿F(xiàn)
首先繞線過程中的同動均是通過電子凸輪來實現，利用一個虛主軸來帶兩個軸走規劃的凸輪曲線，其優點主要體現在各軸同動性較強，并且便于后期提速。

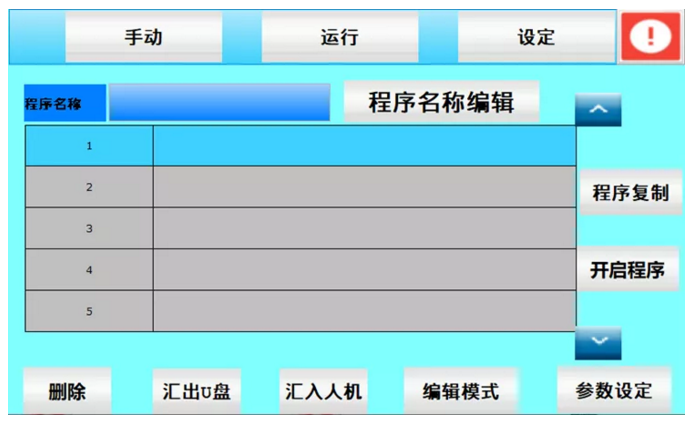

名稱編輯
考慮到通�？蛻�(hù)處都會有不同類型的定子，所以系統開放了20組不同產品的程序管理空間，方便用戶快速的進行機種切換。

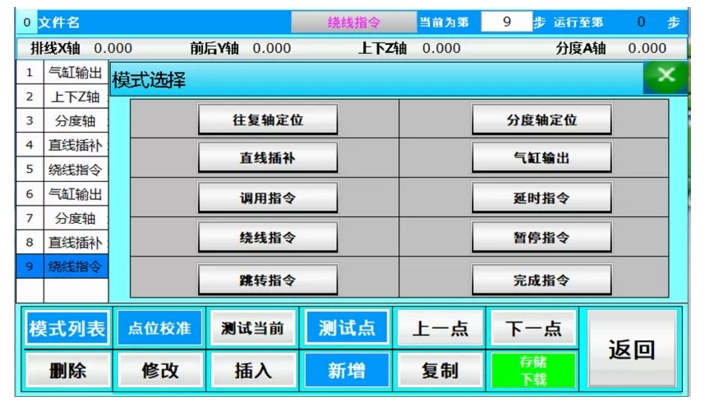

步序編輯
每個機種都預留了500步工藝步序，滿足用戶根據工藝要求靈活的進行編寫。
全文完
