隨著電子技術和信息技術的高速發展，微型變壓器在計算機、通訊、航天航空等領域的發展發揮著越來越重要的作用。對微型變壓器生產制造的需求量變大，制造要求變高。如何批量生產出質量合格的微型變壓器已成為企業亟需解決的重要課題。目前微型變壓器主要采用標準化、規�；a(chǎn)模式，已到達了半自動化生產水平。
繞線為微型變壓器生產的關鍵工序，不僅影響產品的外觀特征，還影響著產品的阻抗、漏感、電容等多項品質參數�，F(xiàn)今的變壓器繞線技術研究主要針對較大型的變壓器產品，對微型變壓器的繞線機構研究較少，故設計一種快速優質的微型變壓器自動繞線裝置對于微型變壓器生產具有重大意義。

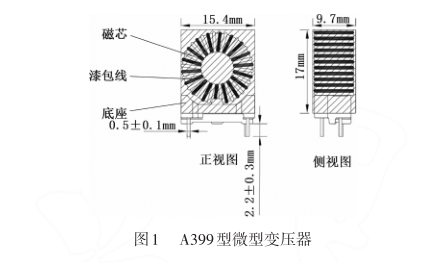

微型變壓器產品外觀尺寸要求如圖1所示。此產品為用于智能手機充電器的微型變壓器，通過電磁感應原理在兩個電路之間傳遞電能，基本結構是由磁芯、繞組和底座構成，繞組是采用漆包線繞制而成。
微型變壓器的自動繞線工藝流程的設計難點在于以下兩點：第一，變壓器產品外觀結構特殊，單個產品尺寸小、重心不穩；第二，在控制產品生產成本和質量的前提下，實現磁圈繞組銅線自動化理線的難度相對較大。
1 微型變壓器線圈自動繞線裝置原理
1.1 微型變壓器繞線流程
微型變壓器的原繞線流程為利用人工手持漆包線纏繞于磁圈中，當纏繞圈數達到生產要求時，將多余線圈剪斷，完成一次繞線流程。
人工繞線不僅降低了微型變壓器產線整體的生產效率，而且其生產常伴隨著線圈圈數錯誤、剪線殘留過長和繞線松動等質量問題。故設計微型變壓器自動繞線裝置，提高微型變壓器的生產效率和質量。
1.2 微型變壓器產線構成
微型變壓器生產線上主要包含7種自動加工設備，這些自動加工設備分別為：
自動繞線機、點膠機、上底座裝置、烘烤爐、激光去皮裝置、自動焊錫機、耐壓測試機和綜合測試機等。應用自動加工設備產線每小時產能與人工產能對比提升了大約5倍。
自動繞線機機械系統機械部分組成主要有：供線機構、繞線機構、剪線機構、排線機構、進料機構、機架等。
人工繞線平均產能為20 pcs/h，因而必須采用
自動繞線機方可滿足生產線產能要求。變壓器生產線中繞線工站預計設置11臺自動繞線裝置，不考慮不良品的情況下要求每臺自動繞線機至少110 pcs/h的產能，現有繞線機平均產出為95 pcs/h，這對于實現整條生產線的規定產能造成很大隱患，因而提出對自動繞線機關鍵部位進行問題分析與改進設計。
1.2 自動繞線機機構組成
現有繞線機機械系統如圖2所示，組成主要有：供線機構、繞線機構、剪線機構、排線機構、進料機構、機架等，由同一個控制系統控制機電部分完成磁圈自動繞線這一工序。

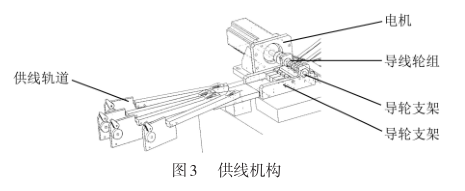

供線機構如圖3所示，主要包含：供線軌道、壓線閥、導線輪組、導輪支架、電機、導線管等6個部分。

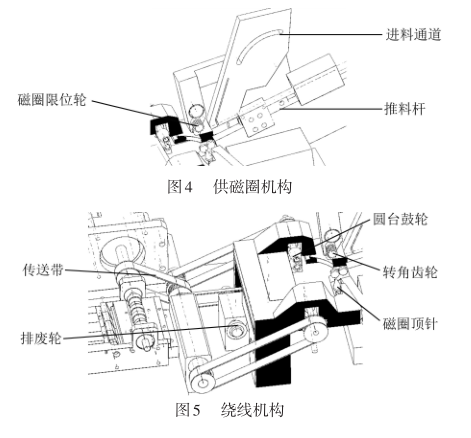

供磁圈機構如圖4所示，主要包括磁圈限位輪、推料桿、進料通道、吹氣管、振動盤5個部分。
繞線機構如圖5所示，主要由機架、傳動帶、1對排廢輪、限位（銅線）螺釘、光電傳感器、1組刀具、1對圓臺輪組、磁圈頂針、轉角齒輪組等組成。
1.3 自動繞線機的工作流程
1.3.1儲線過程

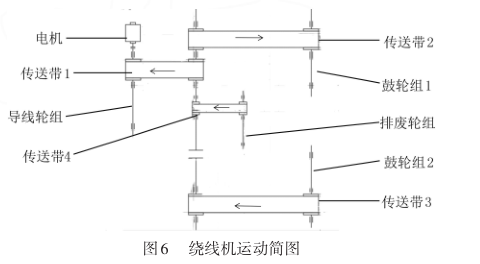

銅線完成儲線預備繞線階段的動力來源有兩處，一是位于供線機構部分的一對圓柱形導線輪組，儲線開始時由導線輪組提供起始動力，后續儲線過程中供線機構部分的導線輪組持續轉動為儲線過程提供動力；二是繞線機構部分的兩對鼓輪，在銅線到達鼓輪處時鼓輪對其的摩擦力提供一部分的動力。這兩種動力輪組安裝在同一轉軸上，通過同步帶與電機輸出端連接，從而保證銅線的速度一致，實現繞線。動力輪組中心軸轉動方向如圖6所示。
儲線開始前，銅線由工人放置在供線軌道上。儲線階段開始，壓線閥呈打開狀態。導線輪隨電機輸出主軸轉動，同時帶動壓在滾輪下方的銅線往前運動通過輸線管進入繞線區域，繞線區域的光電傳感器檢測到銅線儲備圈數達到預設值時，壓線閥壓緊，銅線不再進行輸入動作，儲線預備繞線階段完成。
儲線預備過程中銅線軌跡為：漆包線從輸線端通過導線管進入繞線區域，接著銅線走跡為沿著外圈軌跡先穿過第一組鼓輪中間空隙，隨后穿過定位好的磁圈繼續往前走，又通過第二組鼓輪中間空隙，最后回到第一圈圓形軌跡起始點，接著往半徑較大的外圈走，再進行第二圈、第三圈的儲備，最終儲備好所設定的圈數預備繞線。
1.3.2磁圈繞線過程
儲線完成后，壓線閥下壓壓緊銅線一端，供線機構部分的導線輪組停止轉動。繞線過程如圖7所示，繞線機構的兩對鼓輪分別為輪組Ⅰ和輪組Ⅱ，輪組Ⅰ為繞線機靠前位置的鼓輪組，輪組Ⅱ為與輪組Ⅰ相對位置的輪組。繞線過程中，輪組Ⅰ、Ⅱ上方的鼓輪中心軸沿順時針轉動，下方鼓輪沿逆時針轉動，鼓輪表面線速度v 1 大于銅線速度v 2 ，因而鼓輪對銅線產生二者相對速度相同方向的摩擦力，以此方式將鼓輪組中間夾著的銅線不斷往前拉，儲線內圈銅線接著套緊在磁圈上實現繞組繞線。在光電傳感器感應到繞線圈數達到設定的62圈的時候，信號發至控制系統觸發刀具將銅線剪斷，繞線過程即完成。
1.3.3卸料過程
磁圈兩邊繞組繞線完成后，進磁圈機構處的兩組齒輪組將繞好線的磁圈往繞線區域中心位置送，同時控制系統觸發推料桿上方的氣閥吹氣，將磁圈網繞線區域中心位置吹出，繞線區中心正對著下料口，磁圈到達下料口往下掉進半成品儲料倉中。整個繞線過程隨即完成。
2 自動繞線裝置的故障分析
半成品故障類型主要分為兩種：一是兩個磁圈間的銅線沒有切斷導致半成品不合格，繞組磁圈無法使用；二是在繞線時發生纏線導致繞組線圈圈數不合格。
在儲線過程中，線圈可能發生擠壓移位，導致同一線圈在兩側鼓輪位置走線速度不同，這種情況會造成兩種問題，一是出現線圈滯留堆積造成線圈張力不足，銅線無法切斷；第二個是走線速度過快導致內圈線扯外圈線，發生纏線的問題。在繞線過程中，容易出現過程銅線走線分流不明確的問題。此問題也可能導致纏線的現象，即故障類型二。
從原理的分析可以得出繞線過程的實現主要依靠幾組轉輪組對線圈的摩擦力提供動力勢能，輪組表面對線圈的摩擦力方向與線圈前進方向一致。如圖8所示對繞線過程中鼓輪處銅線橫截面進行受力分析，進一步解釋故障問題產生原因。
F N 為輪組表面對銅線的支持力，f Z 為輪組表面對銅線的摩擦力，F(xiàn) 0 為銅線間的擠壓力。
F N1 =- F N2 （1）
fz = mF N = 2mF N1 （2）
由受力分析可知，銅線在Y軸方向受到上下支持力對其具有壓緊左右，在X軸方向受到相鄰線圈對其擠壓力F 0 ，這是線圈發生移位錯位的根本原因。
導致兩種故障類型的問題都出自于繞線機構部分的鼓輪。不難得出繞線機構即為所需優化部分，尤其是兩側對稱的鼓輪處。這是造成繞線良品率不高的根本原因。
3 繞線機內部結構優化
3.1 微溝槽加工力學分析
確定在鼓輪上添加微溝槽來提高繞線良品率。工作原理為利用微溝槽壁對銅線的支持力消除銅線間的擠壓力，可以改善繞線過程中線的分布情況，從而調整銅線的速度，確保繞線過程中銅線張力足夠，實現較高成功率的繞線。
微溝槽加工需應用到微尖端加工技術。目前較成熟的微尖端加工技術為角度范圍在60°～120°的微尖端，本文將選取3種較常采用的方案進行分析，即對加工60°、90°、120°的微溝槽角度這3種常見微溝槽進行力學與加工可行性分析，最終確定微溝槽的加工角度。
設鼓輪與銅線間摩擦力為f，單個鼓輪的一個微槽對銅線的支持力為 F N 。3 種常見微溝槽力學分析如表 1 所示。在相同壓力條件下，隨著微溝槽加工角度的增加，鼓輪對銅線的摩擦力逐漸減小。
該裝置實現了微型變壓器生產線上線圈繞線的自動化，將企業微型變壓器的生產效率由20 pcs/h提高至95pcs/h。對裝置中鼓輪的優化通過微溝槽力學分析及加工可行性分析，最終選擇了90°微溝槽作為加工方案�？梢詫崿F(xiàn)將繞線機產出效率從95 pcs/h提高至170 pcs/h，并且同時解決磁圈間的銅線沒有切斷與在繞線時發生纏線這兩個問題，提高了產品的生產效率。
