機電一體化是隨著生產和技術的發展，在以機械、電子技術等為主的多門技術學科相互滲透、相互結合過程中逐漸形成和發展起來的一門新興邊緣技術科學。從性能上來說，機電一體化的應用使得電力變壓器繞線機逐漸朝著智能化、高性能、高生產效率和高精度的方向發展。從功能上來說，機電一體化變壓器繞線機逐漸朝著多功能化、輕型化以及小型化的方向發展。通過機電一體化技術的運用使得整體結構最優化、系統控制智能化、操作性能柔性化。通過測試系統、自動控制系統、伺服系統達到機電一體化的目的。

1、機電一體化的電力變壓器繞線機特性

機電一體化的電力變壓器繞線機具有以下幾個方面的特性：

①實現了對繞制的匝數進行自動記錄的功能；

②避免了快速停止和啟動，實現了緩慢的啟動和停止的功能，能夠避免快速啟動或者停止出現的突然斷線的故障；

③可以在繞制之前對需要繞制的匝數進行預先設置，當繞制的匝數與預置的匝數相同時，繞線機就能夠自動停止繞制工作；

④機電一體化的電力變壓器繞線機能夠以繞組導線的線徑為依據對繞制的速度進行調整。可以說，機電一體化繞線機的應用，能夠?qū)�運行速率和質量進行極大的提高。圖2為機電一體化繞線機繞制及壓緊裝置示意圖。

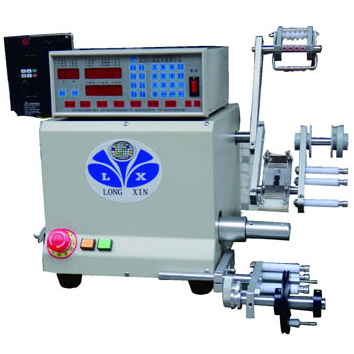

變頻式電源變壓器專用繞線機/型號：LX-030A

◎產品特點

A外型新穎，結構合理，采用優質鋼材加工而成，機體重，穩定性好。

B本機型采用CNC數位變頻控制系統，操作簡單，維護少，故障低。

C使用變頻驅動方式，低噪聲，排線配備恒流斬波驅動方式，跟隨快速而精密，附件采用品牌產品，性能卓越，使用周期長，適應各種工作環境。

D可抽儲段位1000步序，可設圈數，寬度，線徑，方向，速度等參數，具有精確計數，停電記憶，過載過流保護，抗干擾強等功能。

◎繞制產品

EI變壓器、高頻變壓器、脈沖變壓器、電感線圈、適配電源等特殊產品。

◎產品技術參數

主軸數：1

主軸速度：3000RPM

控制方式：CNC數位變頻控制器

功率：300W

主軸夾具裝配內孔：Φ12mm

線徑范圍：Φ0.1-1.0mm

繞線幅寬：100mm

排線幅寬：140mm

工作電壓：220VAC

設備尺寸：L/400*W/500*H/600mm

設備重量：48kg

2、PLC在機電一體化的電力變壓器繞線機中的應用

機電一體化繞線機的控制器主要組成部分為PLC和變頻器。它的控制面板包括各種按鈕、選擇開關，用于給PLC輸入控制信號。繞組匝數的預置使用4位撥碼盤，將4位十進制數轉換成16位二進制數，送到PLC的輸入口。旋轉編碼器將轉數脈沖送到PLC的輸入口，從而測定繞組的實際繞制匝數。旋轉編碼器將主軸電動機轉數變?yōu)槊}沖計數信號，作為比較數據。在這樣的控制系統下，變壓器的繞線機實現了較高的自動化和智能化，能夠有效的提高生產效率。在變壓器繞線機中控制系統中PLC的使用情況大致可歸納為如下幾類：

2.1開關量的邏輯控制

開關量的邏輯控制是PLC最為基本、使用最為廣泛的應用領域，能夠有效的實現邏輯控制、順序控制。

2.2模擬量控制

在電力變壓器繞線機的生產過程中，存在很多連續變化的量，包括匝數、速度、位置等，PLC能夠?qū)崿F(xiàn)對這些連續變化量的采集并且對其進行精確的運算。

2.3運動控制

能夠通過PLC對伺服電機、步進電機等一些執行單元進行直接的驅動控制。

3、工作原理

PLC具有豐富和靈活的編程指令，可以對該特點進行利用，對卷取速度控制程度進行預先編制，同時將其寫入到PLC的ROM中。在實際生產過程中，只需要設置不同規格的針布片厚、用脈沖旋轉編碼器PG檢測線速度口、并計數換層信號，PLC就能夠按照預先編制的程度對卷取的速度進行控制，從而實現恒定卷取速度的目的。所以說，機電一體化變壓器繞線機系統采用以PLC為控制核心、交流電機和步進電動機為執行元件、脈沖旋轉編碼器和光電傳感器為檢測元件的新型系統，實現了卷取排絲的計算機數字控制。
