電力拖動設備多數為中小型低壓三相異步電動機，通常來說，鐵礦車間規模為年采選鐵礦石1500萬噸，年生產鐵精粉500萬噸，電力拖動設備多數為大中型三相異步電動機，才能夠滿足生產需要的。

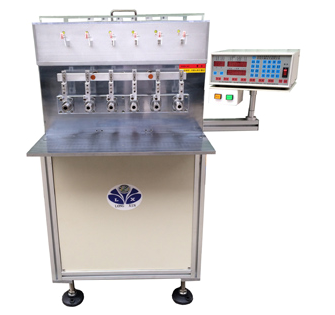

在這里，為大家推薦一款性價比高，使用方便的大型自動繞線機，該繞線機安裝更合理，操作簡便，運行更平穩，自動計數，任意調速，顯示數字直觀，適應各種大中型電機線圈的繞制。
該繞線機主要由主傳動電機配普通臥式減速機、變頻器、計數裝置、起動控制線路、腳踏開關等組成。
主軸數：6
主軸速度：8000RPM
控制方式：CNC數位變頻控制器
功率：900W
主軸夾具裝配內孔：Φ12mm
線徑范圍：Φ0.03-0.4mm（張力器工作范圍根據線徑而定）
繞線幅寬：100mm
排線幅寬：140mm
絞線長度：250mm
絞線速度：3000RPM
絞線線徑：Φ0.03-0.1mm
工作氣壓：4-6kgf/ c㎡
工作電壓：220VAC
設備尺寸：L/9000*W/900*H/1200mm
設備重量：150kg
1、繞線機工作原理

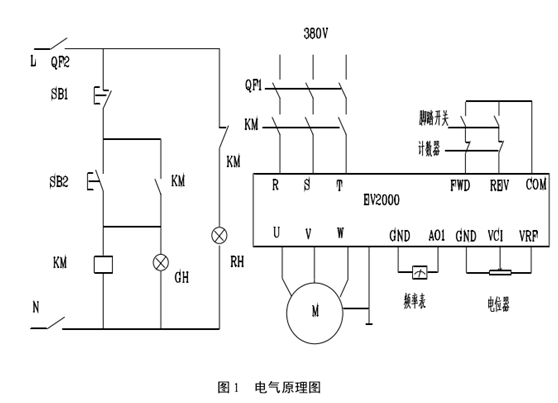

根據如圖1給出的電氣原理圖，當輸入電源通電后，合上空氣斷路器QF1, QF2，電源指示燈紅燈亮，表示各裝置電源接通，然后撥動計數控制器計碼盤需要的數目，按啟動按鈕SB2，此時工作指示燈綠燈亮，踏下腳踏開關使繞線機正轉或反轉運行，調電位器旋鈕直到轉速滿意為止，旋轉圈數通過光電可逆訊號轉換器輸入計數控制器，當繞制圈數達到所要設定數值時，計數器動作，變頻器停止工作，電機停止運轉，從而完成一次繞制;進行第二輪工作時，需按下計數器清零鍵，顯示面板恢復零位后，再次踏下腳踏開關，進行第二輪繞線，依次進行。
2、安裝調試
1、按照如圖1給出的電路圖接線，并保證機體良好接地。
2、選擇好固定地點，栓緊地腳螺栓。
3、檢查一切正常后方可通電試車，電源接通后，按啟動按鈕，撥動計數控制器為任意值，踏下腳踏開關使繞線機正轉或反轉運行，觀察頻率表顯示在0-SOHz之間，調電位器旋鈕直到轉速滿意為止，觀察計數顯示，至額定值自動停車方屬正常。

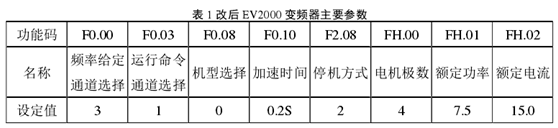

4、試運行過程中，我們發現變頻器參數出廠設定值不合適，必須要根據需要進行調整，如頻率給定通道的選擇、運行命令通道、加速時間、停機方式等，改后EV2000變頻器主要參數設定值見表1:
5、按照重新修改的變頻器參數設定，繞線機運行正常，啟動迅速，制動準確，達到了設計要求。
該大型自動繞線機采用國內先進的計數控制器和EV2000變頻器，實現了操作簡便，計數準確，運行平穩，調速方便，制動可靠，是繞制各種大中型線圈的理想工具。
