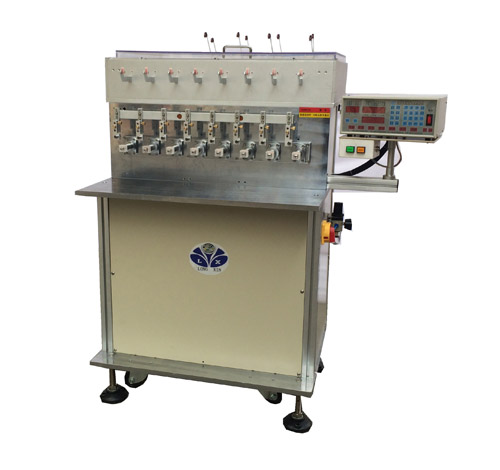

變壓器繞線機是由導線繞制而成。導線有銅導線和鋁導線，每層導線之間覆蓋不同類型的絕緣層，即導線直接與各種絕緣層組合成一個整體，這些絕緣層的作用是構成繞制的匝間絕緣。

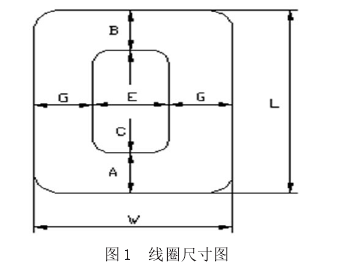

我們通常所使用的線圈采用線規為2.2*2.5mm的單根紙包扁鋁線連續繞制形成單餅式線圈，線圈尺寸如圖1所示。牽引變壓器餅式線圈的外形尺寸、緊實度、平整度等各方面都需要符合技術要求。
線圈繞制時，導線線規和匝間間隙決定了線圈各尺寸，控制線圈尺寸的前提條件就是找出影響線圈匝問問隙的因素，這也是控制線圈尺寸的必要條件。
1、線圈尺寸問題

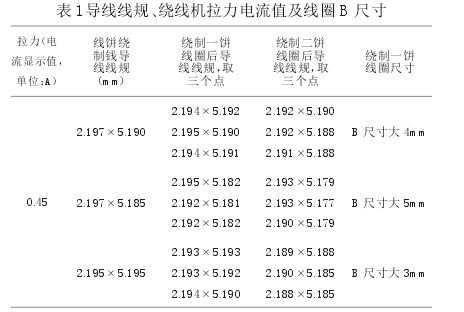

近期使用立式繞線機繞制單餅式線圈時，控制繞線機的拉力的磁粉離合器的電流值設定為0.45A，線圈繞制完成后B端尺寸均偏大，超出工藝要求范圍。如表1所示。
2、線圈尺寸問題原因分析
當立式繞線機拉力相關電流值設定為0.45A時，繞制過程中發現，由于拉力太小，導致線盤上的導線受力不均勻，在線盤轉動的時候出現由于慣性線盤空轉的現象，導線脫出較多，導致在線盤與導線夾緊器之間的導線不是理想的水平狀態，而是下垂出一定弧度，因而導線在繞制過程中受力不均勻，且繞制完成的線餅緊實度不夠，因此導致線圈B尺寸大于技術要求值。
3、繞線機拉力與線圈尺寸關系分析

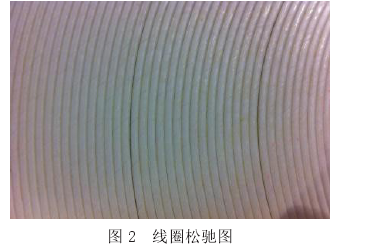

(1)適當增大繞線機拉力對線圈的影響。在線圈繞制過程中，逐漸增大拉力，將立式繞線機的拉力相關電流值調整為0.46A，線圈松弛，如圖2所示。尺寸偏大的現象有所改善，但是仍然不符合要求。

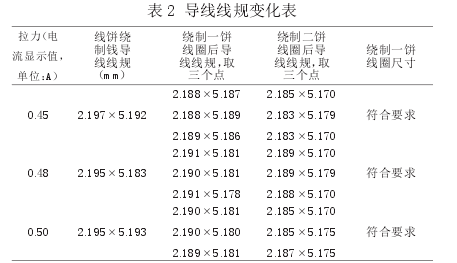

繼續加大立式繞線機的拉力相關電流值調整到0.47A，線圈尺寸符合要求，且線圈緊實，在A ,B端沒有明顯問隙,4個角也沒有緊繃或上翹的現象，導線線規變化符合要求，如表2所示。
(2)繞線機拉力過大對線圈的影響。繼續增大立式繞線機拉力相關電流值到0.51A時，線圈在繞制過程中，4個角受力過重，有上翹現象，繞制完成后，導線問無明顯問隙，導線線規沒有急劇減小，但是4個角有上翹現象，不符合技術要求。
由上述可知，當立式繞線機拉力值過小時，線圈繞制完成后，線圈小緊實，導線問有問隙，且B端尺寸大于技術要求值。適當?shù)脑龃罅⑹嚼@線機拉力可以減小線餅B端尺寸，且小影響導線線規，從而改善B端尺寸偏大的問題。但是當立式繞線機拉力過大，又會導致線圈小符合技術要求。
由此得出，繞線機的拉力與線圈尺寸息息相關，在線圈繞制時，繞線機拉力必須調整到適當?shù)钠ヅ渲怠?/span>
