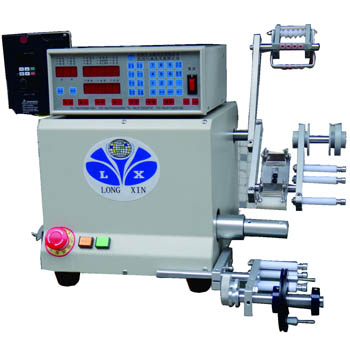

組合式繞線機，可以大大降低企業的生產成本，尤其是全自動繞線機,與自動繞線機，為了滿足大家的需求，我們?yōu)榇蠹医榻B一款繞箔與繞線組合式繞線機，下面為大家介紹他的特點：

1、繞線生產工藝

(1)繞線機在繞線過程中要求在工件徑向方向上絕緣導線能夠保持足夠的張力,使其緊密地繞制在鐵芯上。

(2)繞線時每繞完一層,需要手工鋪設層間絕緣和端部絕緣,同時排線伺服電機的移動方向要取反;某些段繞制完成時,需要人工引出變壓器抽頭。

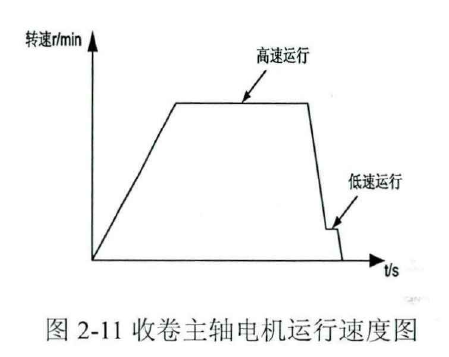

(3)繞線時每一段匝數都必須精確繞制,這樣每一段的匝數才能一致,線圈的軸向長度才能相等,同時可以保證引出抽頭處的變壓器變比是準確的。如圖2-11所示,每一段繞線開始的2～3砸,采用人工點動運行繞制,若繞線正常,則主軸緩慢啟動加速至高速運行繞制,距離該段結束還有一較小阻數時,主軸自動切換 圖2-11收卷主軸電機運行速度圖成低速運行,到達設定阻數時主軸快速制動停車,以減小慣性,必要時應對慣性誤差實施補償。

(4)在工件軸向方向上,要求絕緣導線匝與匝之間能夠緊密排列,既無縫隙也無重疊,這就需要高精度的排線伺服電機和有效的控制算法。

2、繞箔生產工藝

(1)繞箔過程中要求在工件徑向方向上箔料受到恒定的張力,使其緊密繞制在鐵芯上。

(2)在工件軸向方向上,收卷處箔料層與層之間的邊沿偏離應該限制在允許范圍內,保證軸向的長度偏差不會超過允許值。

(3)繞箔時不需要分段,由操作工人憑經驗于中間某位置停車然后放置油路。繞箔開始的2~3阻仍然采用人工點動運行繞制,若繞箔正常,再緩慢啟動加速至高速運行繞制,距離該段結束還有一較小距數時,主軸自動切換成低速運行,到達設定阻數時主軸快速制動停車,由于繞箔可以退繞,由慣性造成的誤差可以利用退繞來消除。

(4)在繞箔開始和結束時,需要在線圈的起始端和結束端分別焊接一個銅排。

3、本系統的控制要求

(1)當按下急停按鈕或變頻器、伺服驅動器發出故障報警信號時,設備將自動停機,并在觸摸屏中顯示停機原因,報警排除后,可以通過觸摸屏對故障設備進行復位。

(2)繞線和繞箔均具有手動和自動兩種工作模式,正常生產時采用自動模式,需要進行一些人工處理或調試時采用手動模式。所有的裝置都可以手動進行控制,所有的動作能夠?qū)崿F(xiàn)自動和手動的互鎖。

(3)操作簡便、界面友好的觸摸屏畫面,便于操作者快速準確地輸入生產工藝參數和實時地監控生產進度,同時畫面上還應有PLC各端口的狀態顯示。

(4)能夠?qū)�繞線的阻數實現自動計數和精準控制,計數精度為±0.01阻。能夠自動排線,實現對前述各種尺寸導線的繞制,能夠生產前述產品規格中所有規格的線圈,排線精度為±0.01 mm,繞線時主軸的轉速能夠達到200r/min。

(5)能夠?qū)�繞箔的阻數實現自動計數,箔料的張力能夠保持為設定值大致不變。自動糾偏機構能夠及時準確地對箔料進行糾偏,保證箔式線圈軸向長度在允許公差內,糾偏精度為±0.1mm,繞箔時主軸的轉速能夠達到25 r/min。

(6)繞箔時,可以選擇是否使用自動糾偏功能,也可以選擇是否自動調整張力,并且能夠?qū)崿F(xiàn)箱料的自動退繞。

(7)對于生產工藝參數和生產進度的存儲應該使用斷電保持型數據寄存器,在繞線或繞箔過程中,如果發生停電事故,生產參數和生產進度能夠很好地得到保存,下一次開機時能夠繼續正常生產。
