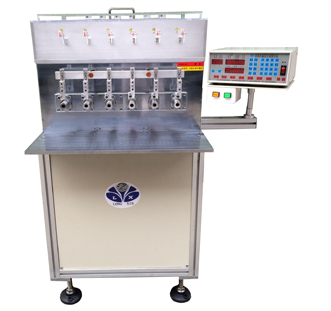

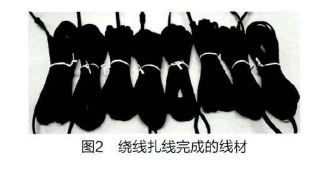

繞線機主要是用于電線、插頭電源線的繞線、捆扎專用自動化機器;繞線機適用于GB/V DE/U L/PSE/BSMI/IEC等AC插頭電源線(單頭、雙頭均行)，USB插頭線，MINI插頭線，電話線，網線，數據線等線材。繞線機大致可以分為兩類:一類是半自動繞線機，另一類是全自動繞線機;我們主要闡述了PLC在全自動繞線機上的應用;通過采用PLC多段勻速脈沖輸出指令((FUN 140)，很好的實現了繞線過程中兩段高低速度勻速切換控制。自動繞線機實物如圖1所示，繞線扎線完成的線材如圖2所示。
本方案全自動繞線機(以下簡稱繞線機)主要分為電氣系統和機械系統兩部分。電氣系統主要采用PLC、7寸觸摸屏;機械系統主要采用圓盤繞線結構，通過伺服電機帶動圓盤旋轉來實現線材的繞線圈數。繞線機設計參數如下。
主軸數：6
主軸速度：8000RPM
控制方式：CNC數位變頻控制器
功率：900W
主軸夾具裝配內孔：Φ12mm
線徑范圍：Φ0.03-0.4mm（張力器工作范圍根據線徑而定）
繞線幅寬：100mm
排線幅寬：140mm
絞線長度：250mm
絞線速度：3000RPM
絞線線徑：Φ0.03-0.1mm
工作氣壓：4-6kgf/ c㎡
工作電壓：220VAC
設備尺寸：L/9000*W/900*H/1200mm
設備重量：150kg

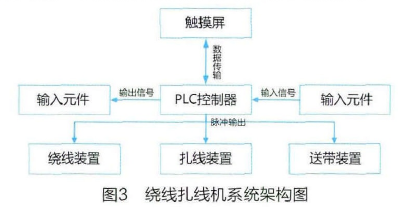

基于上述各項技術指標，繞線機系統架構如圖3所示，系統由PLC控制器、上位機、伺服系統、步進系統和氣動系統等組成。方案控制系統采用BI系列PLC控制器;通過PLC多段勻速脈沖輸出指令(FUN 140)，很好的實現了繞線過程中兩段高低速度勻速切換控制。上位機采用EI F系列觸摸屏，提供用戶操作界面和參數設置界面，用戶可根據自身具體需求進行參數設置。
3.1硬件配置

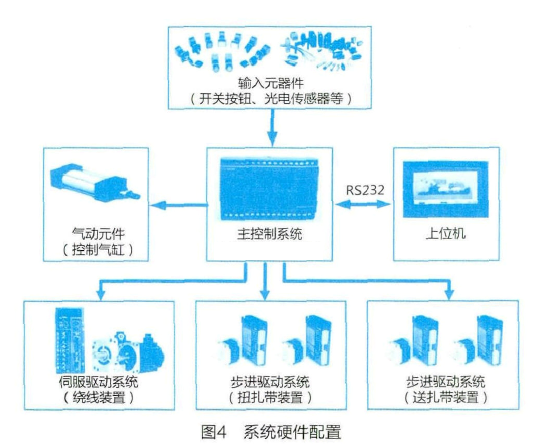

繞線機的系統硬件由控制器和擴展模塊、觸摸屏、伺服驅動器及伺服電機、步進驅動器及步進電機和外圍輸入輸出線路(包括限位開關、指示燈、按鈕、氣缸等)組成。繞線機系統硬件配置架構如圖4所示。繞線機系統硬件清單如表2所示。
3.2電氣控制

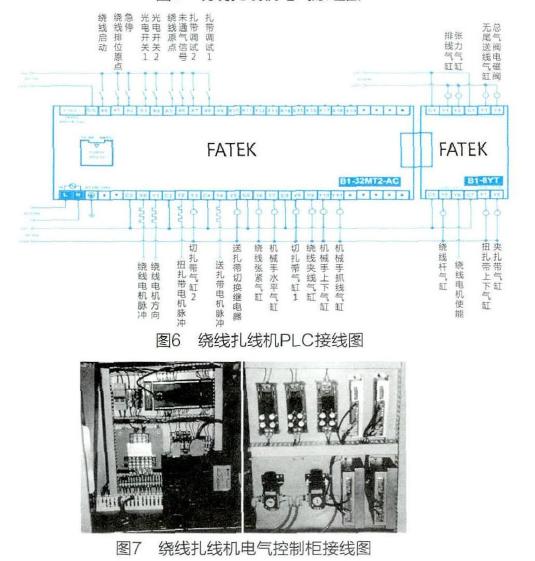

繞線機電源和PLC電源采用單相,AC220V電壓供電:角蟲摸屏和步進驅動器電源采用開關電源DC24V電壓供電:開關采用空氣開關.進行過電流、短路保護。電氣原理圖如圖5所示.PLC接線圖如圖6所示。電氣控制柜接線實物如圖7所示。

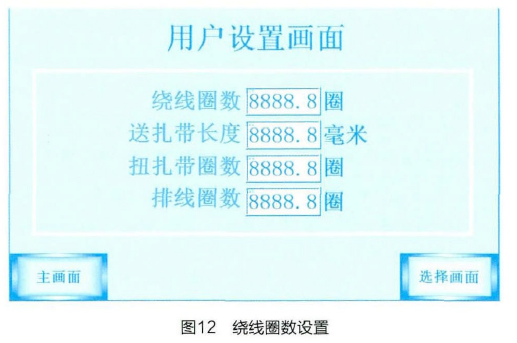

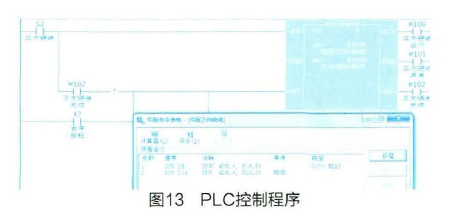

繞線機在進行繞線時需要進行兩段速度控制.當開始繞線時以高速進行繞線，當離繞線完成還剩半圈時，需要以低速進行繞線收尾;通過兩段速度繞線能夠很好的實現線材繞線。繞線機繞線圈數設置如圖12所示，繞線機PLC控制程序如圖13所示。
通過現場調試，全自動繞線機的生產效果很好;從而使PLC在自動繞線機行業上的得到了很好的使用，并且能幫助機械廠商和生產廠商實現更好、更強的功能，從而獲得更大的競爭力和生產力。
