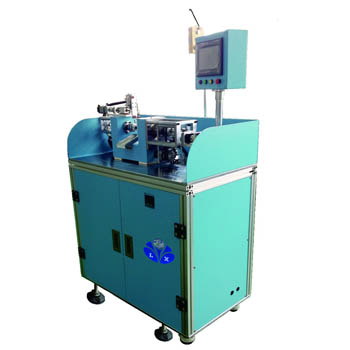

1．智能手需要實現的功能：

(1)  取未繞置銅線的磁環。需要繞置銅線的磁環從振動盤出來后停在了指定的位置，

此時，智能手將磁環夾起，放到遞進輪中間，從而實現自動上料;

(2)  夾取銅線。智能手實現夾持住銅線，將銅線布到磁環上面;

(3)  壓銅線穿過磁環。智能手上的壓線桿構件能按設計原理那樣將布在磁環上的銅線壓過磁環;

(4)  取已經繞置完銅線的磁環。在銅線繞置完成后，智能手將磁環取出，放入指定位置。

2．撥線手需要實現的功能：

撥線手把壓線桿壓過磁環的銅線下拉，由于壓線部件長度有限，在部件將銅線壓過磁環后，銅線并沒有全部穿過磁環，需要機構將銅線全不穿過磁環。

在設計時考慮到很難用單一的的一個機構來實現該動作，因此考慮用撥線手和分線手兩個機構來共同完成將銅線全部穿過磁環的動作。

3．拉線手需要實現的功能：

拉線手將撥線手拉下的銅線拉扯開，使銅線全部通過磁環，以便進行下一圈的繞線。拉線手完成繞線基本原理里拉線這一步驟。

4．翻轉手需要實現的功能：

銅線在穿過磁環后，需要被再次布在磁環上面以進行下一圈繞線，翻轉手就是實現該功能的機構。

5．剪線手需要實現的功能：

銅線的預送和拉線手拉出所需要長度后的剪斷需要一個機構來完成，剪線手便是實現該動作的機構。

剪線手在拉線手完成第一次拉線，達到繞置一個磁環所需要的銅線長度后將銅線剪斷，同時預留出銅線頭以便下一個磁環繞置時智能手能捏取銅線。

6．蓋板需要實現的功能：

銅線放在磁環上面時需要一個機構來對銅線進行限位，防止銅線偏移而導致壓線桿無法壓到銅線或者壓偏銅線造成產品質量問題，蓋板可以實現上述功能。

蓋板蓋在磁環上面，一方面可以起到固定磁環的作用，另外很重要的一個作用是起到引導銅線的作用，通過蓋板上的導槽，可以防止銅線偏斜而影響繞線質量或造成繞出磁環報廢。

7．遞進組需要實現的功能：

遞進組部分是該自動磁環繞線機中重要部件之一，其主要作用主要有兩個：一是夾緊磁環，使磁環在繞線過程中不至于松動；二是帶動磁環旋轉，當磁環在繞置完一圈線之后，遞進組需要使磁環轉動一定角度，以繞置下一圈線。

8．振動盤需要實現的功能：

由于需要實現繞線的全自動化，因此磁環上下料亦需要機構來完成，振動盤就是通過振動作用，將磁環送至指定位置，從而實現系統的全自動化。

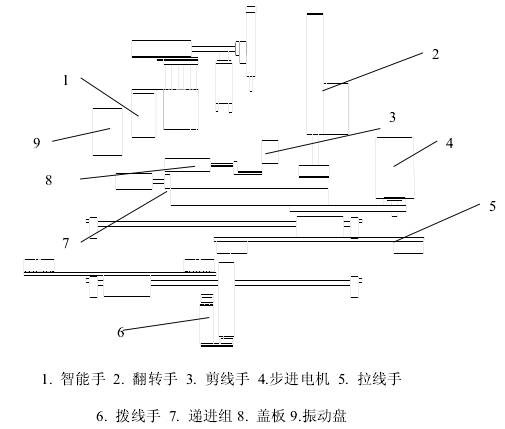

全自動繞線機主體部分系統構成原理圖

以上各功能模塊共同完成繞線動作，依照各部分功能所設計出的全自動繞線機主體部分系統構成原理圖如圖 2-2 所示。

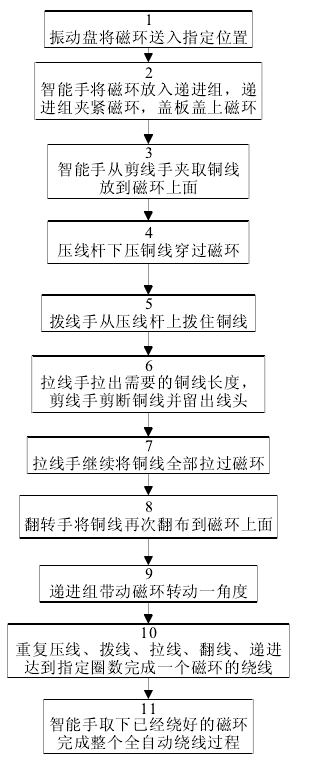

全自動繞線機繞線步驟

在明確了各部分機構在整個繞線過程中實現的功能后，各機構動作順序亦是實現繞線的關鍵。根據繞線基本原理和各部分所實現的功能而確立的全自動繞線機繞線步驟簡圖如下圖所示。
