1、龍鑫電子設計的全自動繞線機需要達到的技術指標：

(1)  全自動繞線機能繞置磁環規格為：內徑 Φ10~Φ35mm、外徑Φ20~Φ45mm、高度 5~15mm；

(2)  全自動繞線機繞置銅線線徑 Φ0.2mm~Φ1.0mm；

(3)  全自動繞線機繞置銅線匝數 N10~60 匝；

(4)  全自動繞線機整個繞線過程為全自動，包括自動上、下磁環、自動繞線自動剪線等功能；

(5)  全自動繞線機繞線過程中不允許刮傷銅線，且銅線與磁環貼合緊密。

2、全自動繞線機繞線機原理設計

為實現全自動化的繞置磁環，在對目前繞線設備研究的基礎上，提出了兩套不同的設計機理，其一以帶儲線環式半自動磁環繞線設備為基礎，設計出帶儲線環式全自動繞線機；其二則是以鉤針式半自動磁環繞線機設備為基礎，設計出鉤拉式全自動繞線機。

在綜合研究分析的基礎上發現鉤拉式繞線相對比較容易實現全自動化，其繞線質量也相對較高，簽于此，我們將基于鉤拉式繞線的基本原理設計出全自動磁環繞機。

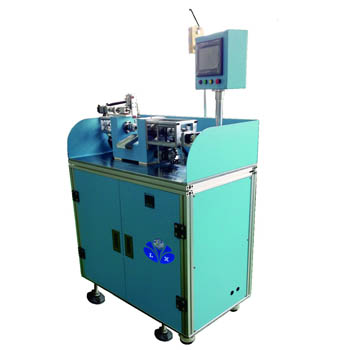

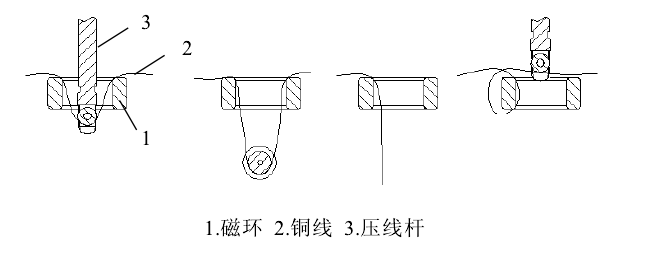

我們所設計的自動磁環繞線機其基本原理是模仿鉤拉式半自動磁環繞線機繞線過程，將其需要人工操作的過程改由機械裝置來實現。從磁環繞線企業調研分析得知鉤拉式半自動繞線設備在實際生產中鉤針磨損快，需要頻繁更換，因此我們設計的機理將下拉銅線過程改為下壓銅線，可達到同等的繞線效果，但壓線桿壽命較鉤針要長。改進后繞線原理過程如下圖所示。

主要分為四步：

(1)  壓線：將銅線壓過磁環；

(2)  撥線：將穿過磁環的銅線撥開，以便將銅線全部穿過磁環；

(3)  拉線：由于銅線相對較長，用一個機構實現將銅線全部拉過磁環的動作需要其運行較長的距離，機械結構實現起來不太合理，因此用一個拉線部分配合撥線部分，可以用比較緊湊的結構實現將銅線全部穿過磁環的動作；

(4)  翻布線：將全部穿過磁環的銅線再次布在磁環上面以進行下一圈的繞線。

采用此類方式繞線最大的優點是可以實現銅線與磁環表面的緊密貼合，因而可用來繞置高質量要求的磁環。

3、全自動繞線機繞線機總體結構設計

為實現繞線過程的全自動化，需要將繞線及拿取磁環等動作交由機構完成，而整個過程是由一系列動作組合而成，龍鑫在設計時對整個繞線過程進行了分解，設計出的機構完成一步或多步動作，這樣使設計思路清晰明確，易于實現。

根據每個部分需要實現的動作，我們在設計時給各部分一個特定的名稱，其主要部件有以下幾部分：智能手部分；撥線手部分；拉線手部分；翻轉手部分；剪線手部分；

蓋板部分；遞進組部分。各部分相互獨立，但又組成一個整體，共同完成一個完整的繞線過程。全自動繞線機在各部分機構的動作下完成磁環的自動繞置，以下就每個部分所承擔的繞線動作即其功能做分析。

另外，關于目前工業常用的驅動方式主要有三類：電機驅動、液壓驅動、氣壓驅動。其各有優缺點：電機驅動易于控制但其相應的機械結構會比較復雜；液壓驅動能獲得較大的輸出力，但運動速度較慢、成本較高；氣壓驅動運動速度快、應用廣泛、機械結構簡單但輸出力不大。

其中氣壓驅動有著成本低廉、環境污染小、節約能源、使用和維修方便、對環境要求不高等一系列優點，因此氣動技術已經成為當今實現自動化的重要手段之一，在全自動繞線機及裝配生產線上得到廣泛應用。
