1、數控繞線機研制問題的提出
隨著電子電器工業的發展, 線圈的需求量越來越大、品種也越來越多, 從大型的電力變壓器、牽引電機繞組到充電用的微型線圈、節能燈具用線圈, 以及各類電子設備都使用線圈。繞線機是用來繞制線圈的設備。在使用的各種繞線機中, 有最早的手工繞線,現在國內繞線機已有了全自動繞線機、多功能繞線機、自動繞線機等產品。從線圈生產的上線、排線、饋線、到線圈繞制下線等, 都實現了過程自動化。從繞線機的控制形式上看, 從單一的開環控制發展到使用直流伺服系統和交流伺服系統的閉環控制, 已經形成了由單軸繞制線圈到多軸同時繞制多個線圈的系列產品。但這些先進的繞線機產品價格很高, 對中小型電機制造企業的繞線使用來說, 功能有比較大的冗余,價格太高, 一旦出現故障自己難以維修, 所以作者針對某中小型電機制造廠使用機械式繞線機的缺點,根據實際生產不需要排線的要求,研制成本低、功能滿足使用要求、簡單易學、操作方便的數控繞線機。
2、數控繞線機總體方案的制定
2.1 總體方案的制定

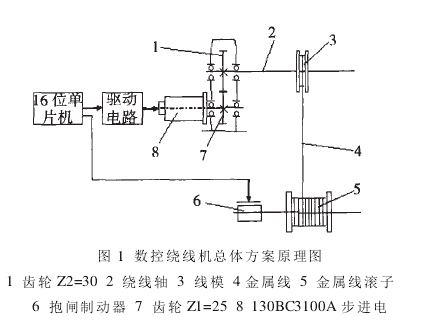

如圖 1 所示, 16 位單片機控制步進電機轉動, 通過一級齒輪降速把轉動傳遞到繞線軸, 當即將繞滿匝數時, 單片機控制抱閘制動器使線滾子制動。根據生產中小型電機的需要, 本繞線機繞線的直徑為0.8- 2mm, 最大可回旋直徑 220mm,不需要排線功能。
2.2 有關參數的選擇
①轉動脈沖當量的選擇: 轉動脈沖當量取決于負載精度, 將負載的最小分辨率( 當量) 換算到電機軸上, 即得步進電機的步距角。因繞線首尾重合為一匝, 選轉動脈沖當量 =0.5 度。
②步進電機選擇: 選步進電機步距角 0.6 度, 齒輪變速 Z1=25,Z2=30,模數 m=1,繞線軸的轉動脈沖當量為:
φ=α/i=0.6/(30/25)=2.5( 度)
步進電機的動態力矩一下子很難確定, 我們往往先確定電機的靜力矩。靜力矩選擇的依據是電機工作的負載, 而負載可分為慣性負載和摩擦負載二種。單一的慣性負載和單一的摩擦負載是不存在的。
直接起動時( 一般由低速) 二種負載均要考慮, 加速起動時主要考慮慣性負載, 恒速運行只要考慮摩擦負載。一般情況下, 靜力矩應為摩擦負載的 2- 3 倍為好。繞線最大張力經機械式繞線機試驗為 3.4 千克,摩擦負載轉矩為 3.40～4.55Nm。

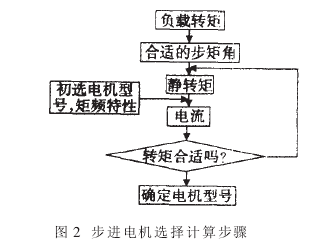

擇靜力矩一樣的步進電機, 由于電流參數不同,其運行矩頻特性差別很大, 可依據矩頻特性曲線圖,判斷電機的驅動電壓和電流。步進電機一般在較大范圍內調速使用、其功率是變化的, 一般只用力矩來換算功率, 力矩與功率換算如下: 根據功率 P=ωM,ω=2πn/60, ω 為角速度, 單位為弧度 / 秒, n 為轉速轉 / 分, 所以 P=2πnM/60,其中 P 為功率, 單位為瓦,M為力矩, 單位為牛頓米。綜上所述, 步進電機的計算選擇步驟如圖 2 所示。
選擇 130BC3100 型步進電機, 三相六拍工作方式, 步距角 0.6 度, 驅動電流 8A, 高低驅動電壓 80 伏和 300 伏, 保持靜轉矩 11.76Nm, 滿足負載轉矩4.55Nm 的要求, 該步進電機運行頻率比較高,為15000Hz,矩頻特性比較好,在較高頻下輸出轉矩不下降。
③抱閘制動器的選擇: 制動器工作原理是利用摩擦副中產生的摩擦力矩來實現機械軸停止運轉,引入抱閘制動器解決了停止繞線時, 因線滾子慣性繼續旋轉出現散線劃傷線表面絕緣層, 省去了人工控制, 降低了勞動強度, 提高了產品質量和材料利用率, 通過計算和比較選擇短行程電磁鐵雙瓦塊式制動器,制動器的型號為 JCZ200/15, 制動器上電磁鐵型號為 MZS1- 15, 線圈電壓為 380 伏三相交流電壓。
3 數控繞線機控制部分設計
3.1 數控繞線機步進電機控制部分設計

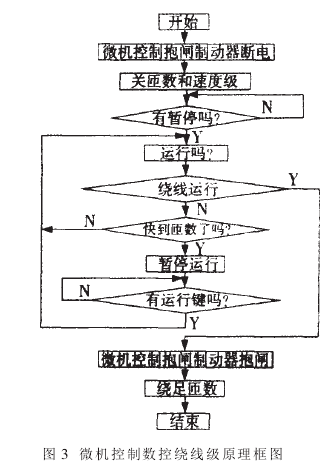

步進電機控制部分主要有如下功能: 人工通過鍵盤向微機輸入繞線匝數、輸入速度級數, 開發控制程序定義鍵盤有運行鍵、暫停鍵, 開機首次繞線時,先輸入匝數和速度級數后, 按運行鍵則微機控制步進電機自動升速繞線, 當升速到要求的速度級數時就恒速運行, 當快到達要求的匝數時( 具體匝數實驗確定) 自動降速運行, 微機控制抱閘制動器抱閘, 到達要求的匝數則線模和金屬線滾子停止運轉。當再次繞同樣規格的線時只按運行鍵即可, 不用重復輸入匝數和速度級數,框圖如圖 3 所示。
3.2 抱閘制動器控制設計

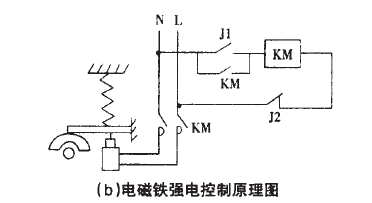

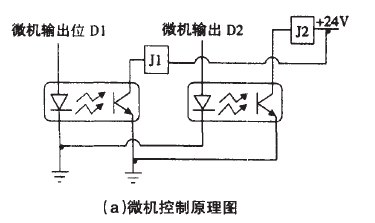

抱閘制動器控制為弱電控制強電設計, 其控制原理圖如圖 4 所示。微機并行輸出口D1 位發出高電平, J1 繼電器線圈帶電, 其常開觸點閉合, 電磁鐵線圈帶電, 實現抱閘; 微機并行輸出口 D2 位發出高電平, J2 繼電器線圈帶電, 其常閉觸點斷開, 電磁鐵線圈失電, 抱閘松開。
4 結論
本數控繞線機克服了機械式繞線機精度較差,效率較低的缺點, 降低了勞動強度, 提高了產品質量, 具有設定匝數、顯示繞線信息、自動停機、暫停和線圈自動抱閘停轉等功能, 適用于各種中小型企業的繞線, 成本低、精度高、操作簡單方便、使用前景廣闊。
