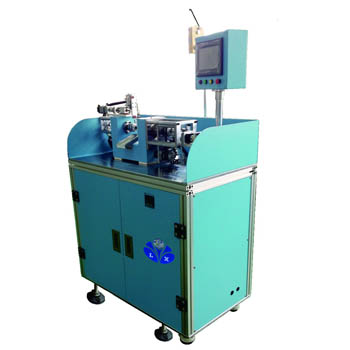

制造業自動化是目前的一個發展趨勢，目前眾多企業或自己開發自動化設備，或購置自動化設備對現行的生產線進行改造，尤其是線圈繞線機這樣一個目前對人工依賴較高的行業，對全自動繞線機有著迫切的需求，東莞市龍鑫電子有限公司提出的自己獨特的磁環繞線機機理構思，設計出全自動繞線機，運用該機理設計出的磁環繞線機不僅能實現全自動化的繞線過程，同時能確保繞線質量。我們對整個全自動繞線機系統進行了設計，最終目的是期望生產裝配出可實現全自動繞線的設備，并實現無人化繞線工廠的組建。
◎產品特點
．本機外型結構簡單、制造精度高、使用壽命長，關鍵部件零件采用特殊工藝制造。
．兩邊治具同步旋轉，采用高精度同步皮帶傳動，使兩邊治具絕對同步不易傷線。
．在高速旋轉時噪音小，減少了雜訊對環境的污染。
．繞線速度快，效率高。
．LX-DZ1300機型幅寬調節采用伺服馬達控制，使幅寬調節更精準，設定更簡單方便。
．LX-DZ1200機型幅寬調節采用外徑千分尺控制，容易調節設定繞線寬度。
．控制系統采用高速精密PLC系統控制，使機器的控制精度和穩定性大大的提高。
．編程簡單易學，機器動作隨意穿插，大大提高了機器的適應能力
全自動繞線機研究過程分享：
(1) 全自動繞線機繞線原理的研究與設計。在對現有的半自動磁環繞線機理研究的基礎上，提出了改進的易于實現全自動化的繞線機，根據全自動繞線機的技術指標，進行了全自動繞線機的總體結構設計。
(2) 通過分析選定了系統的驅動方式為氣動同時對氣缸的一些性能和氣缸選擇的方法 做了研究。結合總體設計和各部分功能分析，對全自動磁環機關鍵部件進行了力學分析與計算，完成了自動磁環繞線機機械部分的設計。
(3) 進行虛擬樣機的設計，引入虛擬樣機這一先進設計手段，在 Pro/E 環境下完成全自動繞線機各部分詳細設計，對設計出的三維實體并進行裝配與運動仿真。
結合全自動繞線機的特點，討論了虛擬樣機建立過程中的虛擬裝配層次、裝配順序、裝配約束等關鍵技術問題。應用數字化樣機和仿真技術，實現對所研制的全自動繞線機的可裝配性檢驗和動態仿真，分析和修訂設計，對原有的設計方案進行了改進和完善，確定了全自動繞線機的總體設計，完成相應的工程設計;
(4) 全自動繞線機控制系統設計及調試。完成系統流程圖，進行系統氣路系統設計與分析，與電氣工程師一同對系統進行調試，改進調試中出現的問題，使系統達到設計要求。
擬解決的關鍵問題：
(1) 繞線過程的全自動化；
(2) 保證系統的穩定性與繞線品質；
(3) 降低系統耗能，以實現系統效益的最大化。
