在21世紀，環型磁芯變壓器、電感需求量將不斷增長，因而環形繞線機的研發與生產在國內得以蓬勃發展。
國外環形繞線機開發與應用比較早，并有一批比較成功的產品，但其不能實現全自動化生產，繞置磁環過程中，需要人工進行取放磁環、固定銅線和剪斷銅線，此類輔助作業需要花費大量時間，因而，運用該類環形繞線機繞置磁環在提升效率和降低人力成本方面并沒有太大改善。同時繞線品質等問題仍然一定程度上的存在，其繞置銅線線徑有一定限制，一般線徑只能在0.5mm 以下。正因為如此，該類環形繞線機應用有一定限制。
國內環形繞線機起步要晚于國外，但正如統計數據顯示的那樣，目前全世界近80%磁環電感線圈在中國大陸生產，因而國內磁環繞線企業數量眾多產業群龐大。人工繞線機和半自動繞線機的一些局限性使繞線企業對自動繞線機要求強烈。在此情況下，國內環形繞線機企業蓬勃興起，涌現出一批大大小小的環形自動繞線機生產企業。
采用鉤針的鉤拉式半環形自動繞線機典型結構比較簡單，主要構成為連接著氣缸的鉤針，步進電機和同步輪。繞線時，由一個工人操作一臺機器，繞置磁環過程分為以下幾步：首先，將磁環放在同步輪中間，用輔助夾緊裝置，使其夾緊; 接著，將銅線布在磁環上，氣缸帶動鉤針上升后鉤住銅線拉過磁環; 其次，將銅線由下面拉出，同時步進電機帶動同步輪連同磁環繞過一定角度；最后，將銅線再次布在磁環上，以進行下一次繞線。如此反復，直至達到所需要的銅線匝數，完成一個磁環電感的繞置。
以上兩類半自動繞線機在各繞線工廠已經有一定的應用，它們有著各自的優點和缺點：
帶儲線環的半環形自動繞線機繞線速度快，適合繞著匝數多的磁環電感，但其繞線輔助動作需要花費時間長，繞置的銅線與磁環貼合不是太緊密，難以完成高品質磁環繞置的要求，同時，帶儲線環的半環形自動繞線機價格相對偏高；
鉤針式半環形自動繞線機結構簡單，繞置銅線線徑和匝數范圍廣，價格低廉，但其繞置速度相對較慢，整個繞置過程需要人工進行，工人工作勞動強度較大。

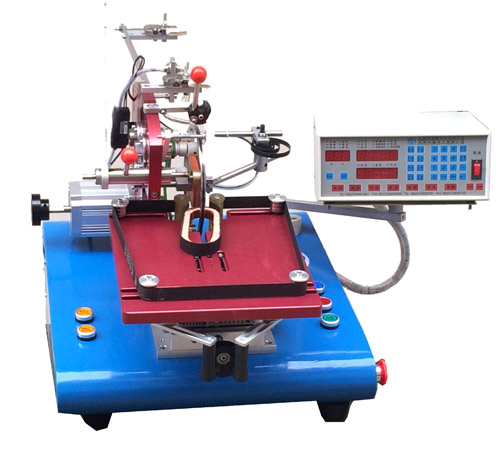

部分企業自己開發出新的產品并獲得國家專利，下圖為東莞市龍鑫電子自行開發并獲得國家專利的環形自動繞線機。
1、外型新穎，結構合理，采用優質鋼材加工而成，機體重，穩定性好。
2、本機型采用CNC數位無刷控制系統，操作簡單，維護少，故障低。
3、使用無刷驅動方式，低噪聲，排線配備恒流斬波驅動方式，跟隨快速而精密，附件采用品牌產品，性能卓越，使用周期長，適應各種工作環境。
4、可抽儲段位1000步序，可設圈數，外徑、內徑、高度、角度、線徑、方向、速度等參數，具有精確計數，停電記憶，過載過流保護，抗干擾強等功能。
伴隨著我國經濟的飛速發展，制造業自動化已是目前的一個大的發展趨勢。眾多企業正試圖用各類自動化設備代替人工勞動來降低企業生產成本提高自身產品競爭力，像磁環繞線這樣一個勞動密集型行業，對全自動化繞線機的迫切的需求。龍鑫電子設計了一臺全自動繞線機，并運用虛擬樣機手段，通過運動仿真分析，對設備設計中出現的問題進行了改進，縮短了設計時間，同時極大的提高了設計的可靠性。全自動繞線機的研制開發，填補了該類全自動繞線設備的空白。
我們所設計的全自動繞線機系統是和企業合作開發的能實現真正意義上全自動化的繞線設備，該類設備在國內外還沒有投入工業應用的先例，設備設計還有很多需要改進的地方，就目前來說還有以下幾點需要繼續改進之處：
(1) 整體設計的結構還相對復雜，后期希望在結構方面有所簡化；
(3) 后續將試圖通過多頭形式，即一次可繞置多個磁環來提高繞線速度，由于一次可以繞置多可磁環，降低單個磁環繞置所需要的時間，可降低分攤到每個磁環上的能耗，從而提高全自動繞線機的整體競爭力。
歡迎大家來電咨詢了解！
