1、   全自動繞線機研制問題的提出

電力系統中使用的變壓器容量越大，對電網的影響也越大，要求其安全性也越來越高。對于變壓器的制造質量，不僅要求電氣性能可靠，機械穩定性、抗短路能力也應更加可靠。對于穩定性主要表現在線圈的制造過程控制上，即要求高低壓線圈電磁平衡，軸向匝間緊密、分布均勻。因此要求線圈繞制過程軸向要壓緊，徑向要卷緊，而采用自動繞線機正好利用線餅的自重，軸向自然壓緊，徑向使用張緊裝置控制張力大小。所以現在大型變壓器中高壓線圈的繞制普遍采用了自動繞線機，即使是低壓螺旋式線圈也采用了自動繞線機生產。

最初的自動繞線機載重只有20t，而且其花盤旋轉電動機都是采用直流電動機，直流電動機雖然在調速和轉矩特性上有一定的優勢，但是直流電動機需要定期更換電刷和換向器，維護保養困難，壽命較短，直流電動機存在換向火花，難以應用于存在易燃易爆氣體的惡劣環境，直流電動機結構復雜，難以制造出大容量、高轉速和高電壓的直流電動機。而與直流電動機相比，交流電動機則具有以下優點：結構堅固，工作可靠，易于維修保養，不存在換向火花，可以應用于存在易燃易爆氣體的惡劣環境，容易制造出大容量、高轉速和高電壓的交流電動機，另外隨著變頻調速技術的快速發展，特別是矢量型變頻器的研制成功，使得在自動繞線機的設計上交流變頻電動機已經完全取代了直流電動機。

2、   繞線機的電氣控制系統

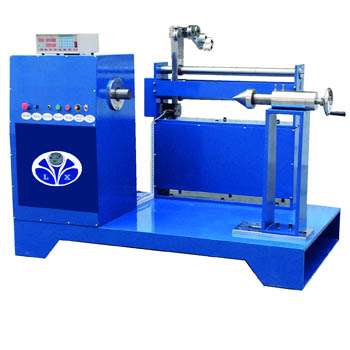

龍鑫電子自2001年研發出10 t、20t繞線機以來，結合變壓器制造工藝對產品不斷進行優化，接連研制出了35 t、40 t 自動繞線機，該產品不僅具有輸出扭矩大，承重能力強，整體剛度大，結構簡單，運行平穩可靠，而且技術含量高，產品通過變頻技術、智能PLC 模塊及觸屏操作，并設置了相應的報警及提示信息顯示，取代了以往的自動繞線機采用的“按鈕＋旋鈕＋指示燈＋各種顯示儀表”的方式，提高了設備的自動化程度，使操作更加簡便，配線更加標準化、簡單化，同時減少了設備的故障點及 PLC 控制器所需的 I/O 點數，有效地簡化了繞線機的整體結構，更加適合線圈繞制工藝的需求。

PLC 采用西門子 S7 — 200 系列，由控制單元、數字?jǐn)U展單元和模擬擴展單元組成，PLC 控制原理如圖1 所示。變頻器采用西門子 440 矢量型變頻器，變頻器調速控制如圖 2 所示。

繞線機的花盤旋轉由變頻電動機驅動，通過變頻器無級調速，速度信號通過PLC模擬單元的“0～10 V”給到觸摸屏上的一級調速系統，之后通過帶電位計的腳踏開關（SF）進行最終的速度控制；除可以在觸摸屏上設定花盤旋轉速度外，還可以在觸摸屏上顯示實際旋轉速度，速度的測量及顯示通過旋轉編碼器和PLC的高速計數功能實現；花盤旋轉還有“繞線圈數預設”和“繞線圈數計數”功能，可預設繞線圈數，跟蹤顯示實際繞制圈數，達到預設圈數自動停車，并具有停電記憶功能。

繞線機除花盤旋轉系統外還有花盤升降系統、活動蓋板開合系統，這兩套系統除有各自的極限限位保護外還增加了二者間的互鎖保護，以防止花盤與蓋板發生碰撞。

與繞線機配套使用的拉緊裝置采用了電－氣比例閥和一些常規的電氣控制閥，其相應的控制與繞線機做成了一體，可集中進行控制。

3、   結束語

全自動繞線機是我國具有自主知識產權的高新技術產品，也是我國目前噸位最大、性能最先進的繞線機，該產品填補了我國大扭矩、大噸位繞線機研制領域的空白，達到了國際先進水平。同時，該產品是針對我國電網輸變電電壓等級向 1 000 kV 發展而進行的，具有一定的前瞻性，可完全滿足代表發展趨勢的100 萬 V、100 萬 kV·A 特高壓、超大容量變壓器的制造需求。
