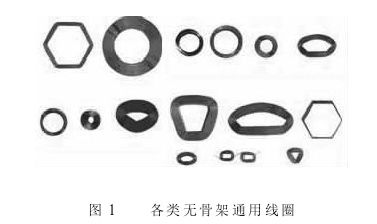

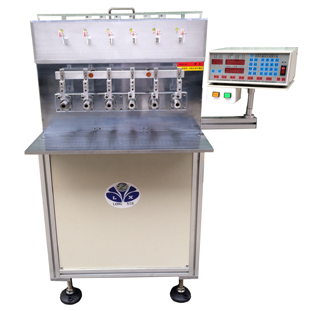

細微線空心繞線機適用于繞制不同規格的無骨架線圈，如：傳動線圈，揚聲器線圈，天線線圈以及各種無骨架通用線圈，如圖1 所示。
隨著我國經濟的發展，越來越多的電聲行業的生產廠商希望采用功能齊全，操作方便，性能穩定的全自動繞線機，以自動化方式來代替手工繞制的小作坊生產方式。我國一些企業自主研制的繞線機以及引進國外的繞線機，在繞制細微漆包線時，這些機器都會遇到共同的問題，如無法達到整齊排線，繞線張力無法控制等，特別是繞制0.1mm以下的一些音圈時，問題尤為突出"針對這種情況，我們研制了適用于細微漆包線的繞線機，很好地解決了這個問題，用它繞制的線圈，張力穩定，線圈直流電阻一致性好，排線整齊，外觀達到了“鏡面”效果。
1主要技術指標
該設備要求繞制的線圈無明顯機械折痕與刻傷;排線整齊，無壓疊、無斷開、無松散;無故障率;音圈兩根引線要求有長短;適用范圍:熱烘線。
為實現以上功能，具體的設計參數為:
適用線徑:0.02～0.1 mm，最大可選擇0.2 mm;
線圈外徑:2.00～15.00 mm;
線圈高度:0.05～8.00 mm;
排線進給距離:0.01～0.50 mm;
繞線角度分辨率:0.1°;
排線間距分辨率:0.0001 mm;
主軸轉速:最高3000 r/min
固定方式:熱粘結
2設備組成

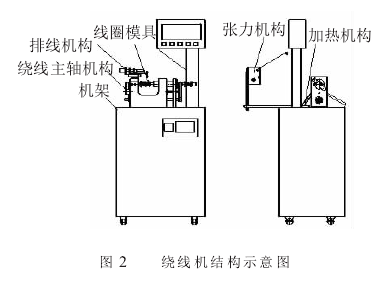

繞線機主要由機架、繞線主軸機構、排線機構、線圈模具、張力機構、加熱機構以及控制系統等組成，其機構示意圖如圖2所示。
2.1繞線主軸機構
該機構由伺服電機帶動同步帶及傳動軸轉動，保證繞線兩側主軸轉動等速及同步，通過加工及裝配精度保證繞線模具同心，從而保證繞線的質量。
2.2排線機構
該機構采用伺服電機作為驅動源，經聯軸器驅動精密滾珠絲杠組成，運動精度高，可保證排線整齊，無壓疊、無松散
為了達到設計要求，有針對性地進行了改進，采用復合排線法，大大地改進了整機性能，提高了產品質量。
排線機構的換向控制成為控制繞制層面品質的關鍵問題，可通過軟件控制伺服電機在換向時速度與時間的匹配，不會造成壓疊或松散等現象。
2.3線圈模具
更換不同的線圈模具可繞制不同規格的線圈。
2.4加熱機構
該機構使用熱風加熱器，并有溫控儀表控制加熱器溫度，可提供線圈在繞制過程具有穩定可靠的工藝溫度。
2.5放線張力機構
在繞制細微漆包線時，由于線徑細，如果張力太大，就會將線拉長，使線圈的直流電阻增大。如果張力太小，就會出現亂排線現象，繞線品質下降。在成批生產中，張力的不穩定還會造成線圈與線圈之間較大的直流電阻差異，所以要嚴格控制張力。該設備的放線張力器采用最新研制的伺服張力器，可以穩定地控制細微漆包線的張力，保證排線整齊，無壓疊、無松散，經過細致調節完全可以滿足不同線徑要求。
2.6控制系統

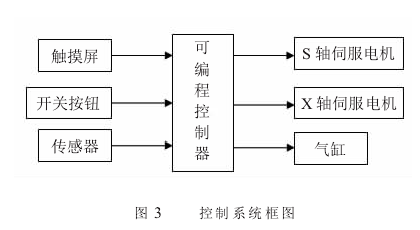

本機采用可編程控制器作為控制核心，觸摸屏作為人機交換，伺服電機作為執行機構，實現排線與繞線主軸的精確控制，從而保證繞線的精度。主要執行部件均采用日本進口，響應快，可靠性高�？刂葡到y(tǒng)框圖如圖3所示。

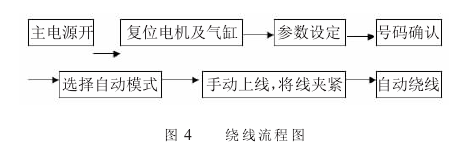

工作過程:自動繞線時，先選擇要操作的文件號，調出繞線參數。進行參數設定及原點調整，S軸電機和X軸電機在原點，各個氣缸在所需位置時，且氣源穩定，溫度達到要求，手動上線完成之后，按下面板上啟動按鈕，執行自動繞線過程。流程如圖4所示:
3復合排線原理
繞細微線線圈時一般采用兩種排線方式，即自由排線和強制排線。自由排線靠線的張力及擺動輪的擺動來排線，導輪與線圈模具芯軸之間的距離較遠，只要調節得當，每匝線都能緊密排繞，完全可以使繞出的線圈達到“鏡面”效果，但是調節起來比較困難，主要是機械方面的調試量太多，并目_穩定性差，合格率低;強制排線利用繞線主軸與排線軸的同步運動技術，使每繞一圈，排線機構步進一個線徑的距離，在電子數控技術發展的今天，實現起來并不困難，只要事先設置好繞線參數，不需要太多的調試即可繞線，但經過我們反復試驗，強制排線方式用于高速繞制0.1mm以下的線圈時非常困難，經常出現亂繞現象。
我們對繞線方式進行了許多改進，采用將兩種方式復合，取其長補其短，以強制排線為主，自由排線為輔，導線輪與線圈芯軸的距離拉開合適的距離，控制系統根據這一距離和設定的繞線參數，計算出實際的排線參數，再根據實際調試加以修正，對每一種規格的線圈，經過幾次調整，都可以很快得到理想的繞線參數并保存。繞線時，排線電機帶動導線輪與繞線主軸同步，不過其擺動幅度比單獨采用強制排線時小，留出了一定的余地讓自由排線來發揮其緊密排繞特長。經過大量實驗，這種排線方式效果非常好，合格率高，繞出的線圈能達到“鏡面”效果。
4結束語
細微線空心繞線機已在用戶廠家進行了批量使用，實踐證明其繞線質量滿足精密線圈要求，調試方便，穩定可靠。
