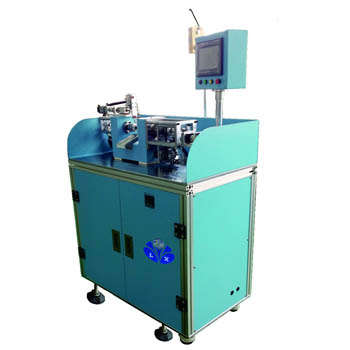

空心繞線機是用于繞制精密自粘空心線圈的專用設備，可以繞制各種VCM音圈、喇叭音圈、跑道形喇叭音圈、電動機線圈、DVD激光頭線圈、感應線圈、扁平電動機線圈、手機振動電機線圈、非接觸式IC卡線圈、各種自粘異型線圈等�？招睦@線機采用可編程控制器作為控制核心，觸摸屏作為人機交換，伺服電機作為執行機構，實現轉軸與排線的精確控制，從而保證繞線的精度。龍鑫電子LX-DZ1300全自動空心線圈機是全自動無骨架系列的機型，可以繞制不同規格的空心線圈(見圖1)，該設備性能可靠，效率高，自動化程度高，24 h的連續運轉只需要最簡單的保養，適應線圈的大批量生產。
1、主要技術特征
主軸數： 單軸
固定方式: 熱風粘接
適用線徑: 0.02mm-0.2mm(大于0.2mm要另議)
驅動方式: 三軸同步插補伺服控制
繞線精度: 0.002mm
繞線外徑: 20mm(大于20mm要另議)
排線馬達： 100W伺服馬達（Y軸）
排線寬度: 10mm(大于10mm要另議)
排寬馬達： 200W伺服馬達(X軸）
主軸馬達： 400W伺服馬達（U軸）
停止精度: 0.02度
引出線長度: 一般35-50mm（可調）
工作轉向： 順時針/逆時針
張力器 : 磁性張力器
操作系統 : 觸摸屏操作
線切斷 : 切線和夾線同步方式
出線角度 : 任意可調（結合治具）
電源電壓: AC 220V/50HZ
氣壓: 4-6kgf/cm2
機體尺寸： 880mm（W）*500mm（L）*1380mm(H)
2、全自動繞線機的工作原理
全自動繞線機由機械結構部分、電氣控制部分、氣路部分等組成。其中機械部分由繞線機構、排線機構、剪線機構、線圈模具、脫模機構、加熱機構、張力機構、機架等組成。

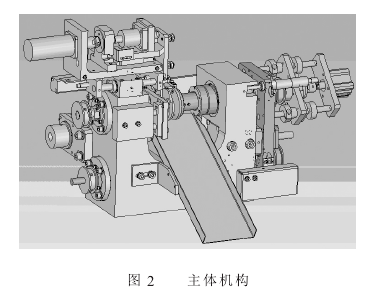

該全自動繞線機工作原理是:漆包線從原料桶出來，經過張力機構后，線保持恒定的張力，然后通過排線機構的導線輪，再到減壓線機構的壓線柱下。繞線機構和排線機構協同動作，即繞線機構每旋轉1周，排線機構帶動漆包線移動1個線徑的距離，從而實現整齊精密排線。同時加熱機構對漆包線和磨具進行加熱，使漆包線一繞到磨具上，就能粘結在一起。當繞完一個線圈時，減壓線機構把漆包線剪斷的同時另一端又被壓倒，然后把線圈卸載。周而復始，實現全自動排線。主體機構見圖2 。
(1) 繞線機結構

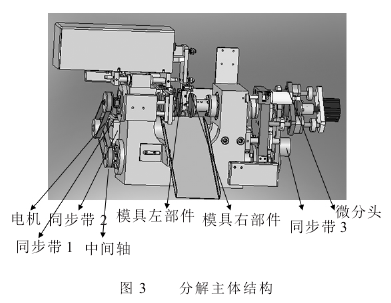

該機構由電機、同步帶輪、同步帶、中間軸、模具左部件、模具右部件等組成，如圖3所示。成功繞制空心線圈，必須保證模具左右部件回轉中心同心，并目_模具左右部件同步等速轉動。工作原理:電機通過同步帶輪同時帶動同步帶1和同步帶2，同步帶2又通過中間軸把動力傳遞到右端的同步帶3，然后再帶動模具右部件轉動。由于該機構使用的同步帶輪直徑相同，最終模具左右部件實現同步等速轉動。
注意事項，模具右部件不同心，就會導致在繞線過程中模具右部件相互錯動而發生摩擦，降低模具精度和縮短模具壽命，更嚴重的是擦傷線圈，降低線圈合格率和使用壽命。所以，在設計圖紙中，嚴格控制加工及裝配精度，保證模具左右部件回轉中心同心。該機構由伺服電機、精密絲杠、精密導軌組成。
該機構設有由伺服電機驅動的滾珠絲桿傳動機構，其中絲桿與交流伺服電機的輸出軸固定連接;活動排線架與絲桿螺母固定連接;精密排線的要求:當導線繞過一圈時，導線架必須移動一個線徑的距離，本傳動采用高精度滾珠絲桿，保證了傳動的精確性，減小了換向時的空程，進而保證了兩端的排線精度。
(2) 排線機構

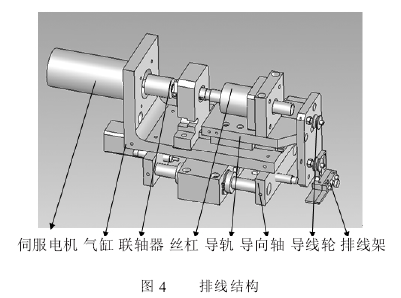

該機構由伺服電機、聯軸器、精密絲杠、精密導軌、氣缸、導向軸、導線輪和排線架組成，見圖4 該機構設有由伺服電機驅動的滾珠絲杠副傳動機構，其中絲杠與伺服電機的輸出軸通過聯軸器連接;活動排線架與絲杠螺母固定連接;導軌對絲杠帶動的部件精密導向。排線開始前，氣缸帶動整個絲杠導軌和排線架部件沿導向軸滑動至排線初始位置，完成后排線，由氣缸帶動回到原位。
精密排線原理，通過PLC編程，并在人機界面輸入漆包線線徑參數。實現繞線模具每轉動1周，伺服電機通過絲杠導軌帶動導線和漆包線移動一個線徑的距離;排滿一層后，繞線模具每旋轉1周，排線架和漆包線就返回一個線徑的距離，從而實現第2層精密排線。如此循環，也能實現多層排線。本傳動采用高精度滾珠絲桿，保證了傳動的精確性，減小了換向時的空程，進而保證了兩端的排線精度。
(3) 剪線機構
該機構由一對剪線模具、帶彈簧導向銷、切刀等零件組成�？梢酝瓿勺詣訅壕�及自動剪線功能。
(4) 線圈模具
由3個零件組成，更換不同的線圈模具可繞制不同型號的線圈。根據線圈外形以及線圈的電阻要求，設計出符合要求的音圈圖紙，然后根據音圈圖紙，設計模具圖紙，一是根據音圈進出線的要求及方式設計進線模，另外兩個是根據音圈外形規格設計的芯軸及脫模模具。針對不同的音圈型號，這3件模具要隨時更換。要求模具的安裝尺寸與設備的安裝部件具有互換性，按圖紙加工好即可以方便更換。
(5) 脫模機構
該機構使用氣缸帶動導向裝置動作，使模具芯軸進退，實現線圈從模具芯軸中脫離。另外有另一氣缸可將脫模液涂于右夾板上，可使音圈容易脫離。
(6) 加熱機構
繞制空心線圈所使用的線是自粘性漆包線，目前國外國內都有生產，其主要性能是經過熱風烘烤后可以相互粘結在一起，我所采用熱風加熱器可以通過溫控表控制溫度，具有可靠穩定的工藝溫度，而且有調速閥控制熱風量的大小，可提供線圈在繞制過程中具有可靠的工藝溫度。
設備在使用前就應該先加熱一段時間，給模具提供好足夠溫度，這樣繞制的線圈不會散圈。
(7) 張力機構
(1)張力控制使用電機張力器與以往的傳統張力器不同，電機張力器穩定性強、移動時張力穩定，可提高良品率。其他公司使用傳統機械式張力器，張力追隨性差、張力不穩定。在開始繞線提速和繞線結束減速時一般張力器的張力不穩定、會直接影響繞線效果(比如斷線率會比使用馬達張力器高)。
(2)采用電機張力器，可調整絲線的張力，保證排線整齊，無壓疊、無松散。
(8) 機架
機架采用角鋼焊接，外表面采用優質碳素結構鋼板，表面噴塑，美觀大方。
(9) 關鍵技術
S軸與X軸的同步控制;兩側繞制軸的同心及同步旋轉技術;繞制模具的結構設計等，其關鍵技術具體解決方法參看部件結構及原理。
本機的主要執行器件均由日本原裝進口，可靠性高，穩定性好，拆裝方便。機械電氣設計相對獨立，如果在工作中出現問題可分別進行維修。機械結構中零件具有可互換性，各零件可分別拆裝維修;電氣設計中各模塊也可分別拆裝互換。
通過CNC控制的2個軸和1個汽缸來完成繞線。
(1) x軸一控制排線;
(2) s軸一繞線旋轉;
(3) 卷幅通過調整汽缸的行程用螺絲固定。
