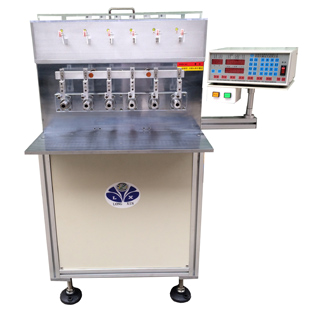

隨著我國經濟的發展，越來越多的電聲行業的生產廠商希望采用功能齊全，操作方便，性能穩定的自動繞線機，一些中小企業在繞制微細絲有骨架產品時，也希望產品質量穩定，外觀美觀。我國一些企業自主研制的自動繞線機，在繞制細微漆包線和貴金屬細絲時，這些機器都會遇到共同的問題，如無法達到整齊排線，繞線張力無法控制，夾具設計不夠合理等，特別是繞制0.15mm以下的絲材時，問題尤為突出。針對這種情況，龍?chǎng)坞娮友兄屏诉m用于微細絲的繞線機，很好地解決了這個問題，用它繞制的產品，張力穩定，排線整齊，外觀達到了“鏡面”效果，微細絲繞線機適用于繞制不同規格的骨架線圈，如細微漆包線，傳動線圈，貴金屬絲材，鎢誅絲材。
1、繞線機主要技術指標

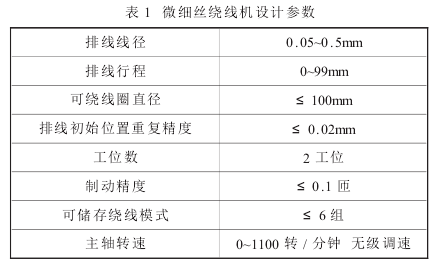

該設備要求繞制的線圈無明顯機械折痕與刻傷，排線整齊，無堆槽，無壓疊，無斷開，無松散，無故障率。為實現以上功能，具體的設計參數如表1所示:
2、繞線機設備組成

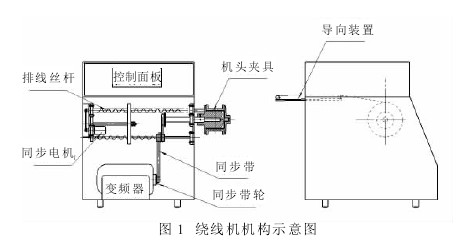

繞線機主要由機架、繞線主軸機構、排線機構、繞線夾具、張力機構以及控制系統等組成，其機構示意圖如圖1所示。
2.1繞線主軸機構
該設備由三相交流異步電機帶動同步帶及傳動軸轉動，保證繞線兩側主軸轉動等速及同步，通過加工及裝配精度保證線模具同心，從而保證繞線的質量。
2.2排線機構
繞線機排線進給機構的驅動通常采用步進電動機作為驅動源，可采用經聯軸器驅動滾珠絲桿旋轉或采用步進電動機經同步齒型帶驅動滾珠絲桿旋轉的兩種方式。
本文采用步進電動機經同步齒型帶驅動滾珠絲桿的形式，由于在步進電動機軸與滾珠絲桿之問采用柔性連接，對步進電動機座定位面的要求和滾珠絲桿與導向桿件的裝配要求相應降低，使箱體孔加工容易，運動更加順暢。
為了達到設計要求，有針對性地進行了改進，采用復合排線法，大大地改進了整機性能，提高了產品質量。排線機構的換向控制成為控制繞制面品質的關鍵問題，可通過軟件控制異步電機在換向時速度與時問的匹配，不會造成壓疊或松散等現象。
2.3繞線夾具

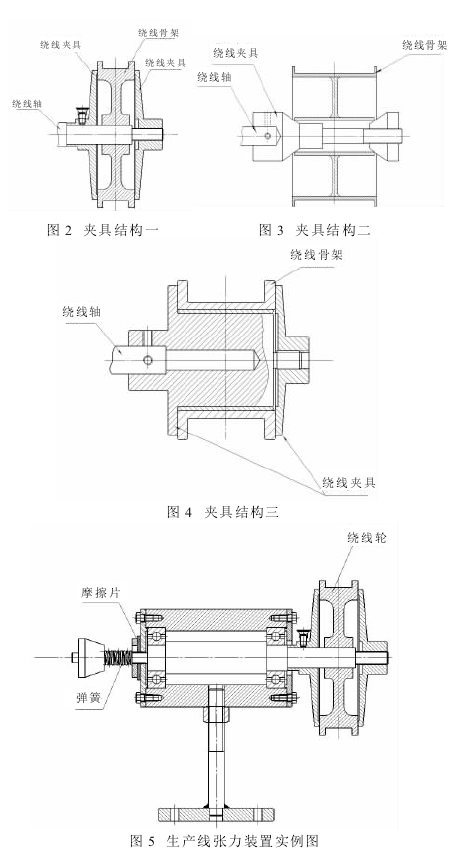

更換不同的繞線夾具可繞制不同規格的線圈，為滿足生產需要可靈活設計夾具，通過參數設置從而達到很好的排線效果，如圖2,3,4為生產應用中的夾具實例。
2.4張力機構
在繞制細微漆包線和貴金屬細絲時，由于線徑細，如果張力太大，就會斷絲或?qū)⒕�拉長，使線圈的直流電阻增大。如果張力太小，就會出現亂排線現象，繞制品質下降。
該設備的放線張力器固定于滾珠絲桿的排線桿上，采用毛氈壓緊方式控制張力。在實際生產中，可在重要工藝環節增加張力裝置以控制張力的大小，保證排線整齊，無壓疊，無松散，通過細致調節完全可以滿足不同線徑需求。
生產線張力裝置實例如圖5所示。
2.5 自動繞線機控制系統

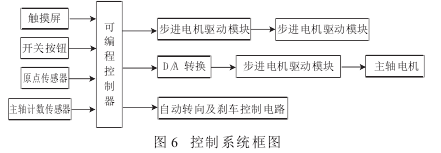

自動繞線機采用可編程控制器作為控制核心，觸摸屏作為人機交換，異步電機作為執行機構，實現排線與繞線主軸的精確控制，從而保證繞線的精度，主要執行部件采用日本進口，響應快，可靠性高，控制系統框圖如圖6所示。

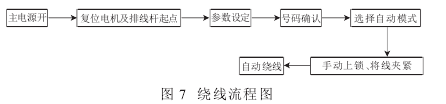

工作過程:自動繞線時，先選擇要操作的文件號，調出繞線參數。進行參數設定及原點調整，手動上線并固定夾具，按卜面板上啟動按鈕，將電位器開關由低到高調整并執行自動繞線過程流程圖如圖7所示:

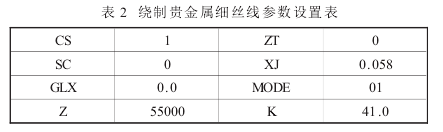

繞制貴金屬0.05mm細絲線，要求密繞均勻、美觀，參數設置如表2所示:
3、復合排線原理
繞制細微線線圈時，一般采用兩種排線方式，即自由排線和強制排線。自由排線靠線的張力及凸輪擺動來排線，只要調節得當，每匝線也能緊密排線，但是調節起來比較困難，主要是機械方面的調試量太多，并且穩定性差，合格率低;強制排線利用繞線主軸與排線絲桿軸的同步運動技術，使每繞一圈，排線機構步進一個線徑的距離，在電子數控技術的今天，實現起來并不困難，只要事先設置好參數，不需要太多的調試即可繞線。
在實際繞制產品時，我們通常采用兩種方式復合，取長補短，以強制排線為主，自由排線為鋪，繞線時，排線電機帶動帶動導線輪與繞線主軸同步，不過其擺動幅度比單獨采用強制排線時小，留出了一定的余地讓自由排線來發揮其排繞特長，排線時出現的不均勻現象，可以微調導向桿端面螺栓的左右位置以保證“鏡面”效果。
龍?chǎng)坞娮铀兄频淖詣?dòng)繞線機去除了機械凸輪排線系統，因而主機結構大大簡化，且工作的可靠性有明顯提高，新設置的排線機構以及使用數控技術，使設備具有自動繞線、排線等多種功能，大大提高了設備的自動化程度。
自動繞線機已在廠家用戶進行了批量生產使用，實踐證明其繞線質量滿足精密線圈要求，調試方便，穩定可靠，歡迎大家訂購。
