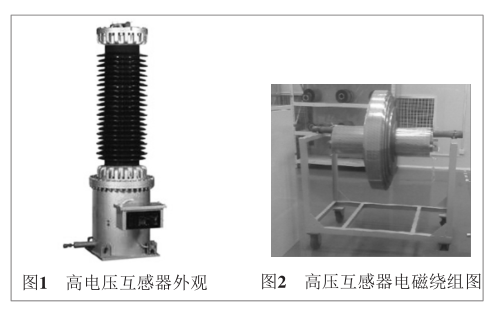

高壓互感器是電力系統中發電廠、變電站等不可缺少的一種高壓電器，可實現高精度的高-低壓轉換以便于對電網電壓的檢測和電能計量。精密高電壓互感器的電磁繞組為重要功能部件，對于通常高達數萬匝高電壓互感器線圈繞組，在其繞制過程中如何控制匝間、層間絕緣、減少分布電容影響，達到轉換測量精度要求，可靠、高精度的全自動繞線機是保證互感器產品質量的關鍵因素。高電壓互感器及電磁繞組如圖1、圖2所示。
1高電壓互感器線圈新型繞線機總體設計
高電壓互感器電壓高達等級幾十萬伏，其電磁繞組線圈匝數多達幾萬匝，通常采用自動化機器繞制。目前，國內使用的傳統自動繞線機，一般由機座、繞線電動機、主傳動機構、排線電動機及排線傳動機構等部分組成。繞線機主傳動機構采用變頻電動機拖動，通過變頻器面板旋鈕調節繞組輪轂轉速，其從動排線機構采用微型直流電動機拖動，也通過旋鈕完成調速。主、從兩部分運轉速度的協調，需要人工根據不同繞組規格進行計算調整，操作繁復且難以保證繞線質量和效率，時有斷線、疊線、跳線等故障，需人工操作調整的工作量大。由此，針對傳統繞線機的不足之處，從電控、機械兩方面做改進設計。
其一，繞線機電氣控制系統改進設計。選用PLC控制器、步進驅動器和步進電動機進行設計，配置觸模屏，改善自動繞線機可視化操作用戶界面，通過設置不同工藝參數，調用相應控制程序，可完成對不同規格線圈繞組的自動化繞制，并能提高繞制過程自動化控制程度，減小人為因數影響，保證繞制質量、效率和穩定性。

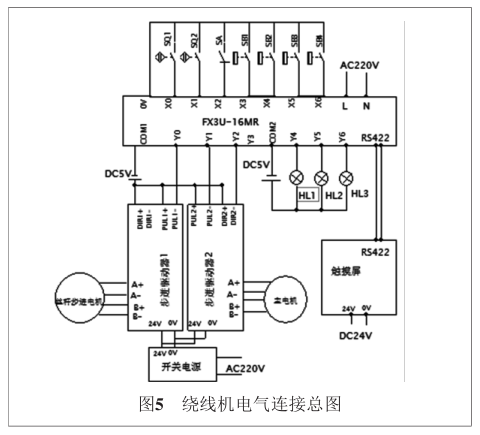

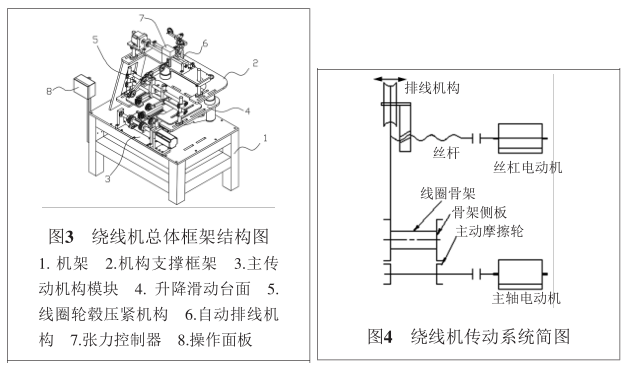

其二，繞線機機械結構改進設計。重新設計工作臺基座、鐵芯裝夾平臺機構部件、繞組輪轂壓緊調整機構，主傳動機構部件、自動排線機構部件、繞線張力控制及導線機構等部件。選用標準型伺服張力器以方便穩定調節導線張力，實現穩定的導引牽線排線功能，改進型繞線機總體結構如圖3所示，傳動系統簡圖如圖4所示。2繞線機電氣控制系統繞線機電氣控制系統可分為電氣控制盒部件和操作面板部件兩部分，電氣控制盒內部安裝有直流電源、伺服驅動器、PLC控制器及接線端子排等；操作面板配置有起、停操作按鈕、指示燈和參數設置觸摸屏人機界面等。選用三菱FX-3U系列可編程控制器作為主控單元，根據編制的PLC應用控制程序，完成對兩臺步進電動機驅動器的指令控制，協調繞組線圈主傳動步進電動機與自動排線電動機的運轉。此外，PLC控制器還接收操作面板和觸摸屏上按鈕的指令信號，以控制繞線程序啟、停運行，并將繞線機運行狀態信息輸出到相應指示燈和觸摸屏界面顯示，提供給操作者查看可監控設備的運行。觸摸屏與PLC控制器通過串行通信接口相連，通過在觸摸屏上設置不同工藝參數，調用不同的繞線工藝程序可實現對不同規格的電磁線圈繞制。繞線機總體電氣連接如圖5所示。
2.1繞線機運轉PLC控制程序設計
根據繞組線圈的繞制工藝要求，設計繞線機PLC控制程序。首先，設計點動運行檢測程序，測試?yán)@線機主傳動機構運轉，排線絲桿左右移動等。在面板上設計“主輪旋轉”，“排線左移”，“排線右移”按鈕，測試?yán)@機空載時運行狀態是否正常，并調試各級不同的繞線速度，控制主傳動機構和從動排線機構空運轉和復位。點動檢測程序檢查正常之后，設計PLC自動繞線程序，控制繞線的完整工藝過程。根據待繞線頭初始位置，確定排線絲桿移動方向；調用參數計算子程序，根據線圈各級所設置的工藝參數、計算出主輪電動機、絲桿電動機運行頻率與脈沖數，存儲于內部數據組表格，用以控制對應當前層、段的導線繞制，并在觸摸屏上顯示當前繞制位置與繞制導線匝數。

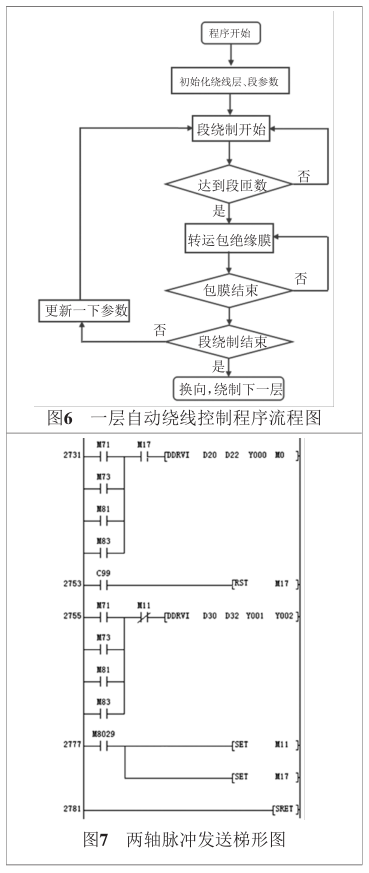

在程序控制運轉過程中，若出現繞制斷線、疊線等意外情況，設備可急停，待人工處理好異常之后，按“復位”控鍵，PLC程序可控制自動排線機構退回到當次繞線的起始位置，并復位當次繞制的匝數計數器，選擇“排線左移”或“排線右移”按鈕，則重新開始當前層線圈繞制并繼續運行。根據高電壓互感器絕緣工藝要求，線圈繞組完成一段繞制后，需插入電工絕緣紙膜覆蓋保護，再進行下一段線圈的繞制。因此，PLC控制程序中設計了包膜運轉子程序，控制電磁繞組骨架慢速旋轉2～3圈完成絕緣材料覆蓋包膜過程。此繞線機PLC控制程序采用模塊化設計，通過主程序調用子程序方式實現，各子程序分別完成不同功能。此繞線機PLC應用程序控制的總體運行流程為：PLC主機開機，觸摸屏組態通信完成繞線工藝參數設置，程序初始化脈沖繼電器M8002接通，調用數據輸入子程序P0，調用繞線參數計算子程序P1，包膜參數計算子程序P2，根據檔位開關狀態調用點動檢測子程序P3，自動運行子程序P4等。子程序中設置了進程標識，狀態位置判斷標識，對其段、層、級計算標識進行判斷，控制繞制狀態流程。程序采集高速計數器端口計數值，記錄已繞制匝數與總匝數機型比較判斷，確定是否進入下一層程序，直至整個繞制過程控制的結束。繞組一層分多段，一段包含多匝線圈，其中一層自動繞線控制程序流程如圖6所示。PLC應用程序采用兩條相對定位指令DDRVI，控制FX-3U控制單元的Y0、Y1端口輸出脈沖信號，指令相關的參數D20、D30、D22、D32由參數計算子程序中根據輸入的線圈繞組的規格參數計算得出，從而實現對主從兩個步進伺服電動機的協調驅動控制。兩軸脈沖發送梯形圖控制程序如圖7所示。
2.2繞線機觸摸屏人機界面設計
觸摸屏是操作者對繞線機進行操作和程序選擇的重要人機界面。觸摸屏可實現繞線機運行狀態的顯示，還可實現對繞線機的各種操作，如改變運行模式，修改運行工藝參數等功能。對此繞線機進行觸摸屏界面設計如下：界面上設計提供七個標簽，分別對應七種規格線圈繞制程序，每種線圈需要設置七個工藝參數。觸摸屏與PLC之間通過RS422串行通信方式連接，通過共享地址的方式，將觸摸屏所設參數傳到PLC控制程序之中，并且還設計了觸控按鈕用于繞線機操作控制，如圖8所示。3結語此改進設計的新型繞線機，通過校企合作方式進行機械零部件的設計和電氣控制系統的PLC應用程序開發調試，現已完成樣機研制并調試運行。通過在客戶現場使用實踐證明，采用此種新型繞線機進行高壓互感器大型線圈繞制，繞線效率、質量均有提高。此外，選用觸摸屏提供了友好的用戶界面，實現了可編程自動化高精度繞線工藝，使得工藝參數修改、設置方便，實現了通過程序自動控制繞制多種型號線圈的功能。該繞線機具有操作簡單、自動化程度高、運行可靠等優點。
