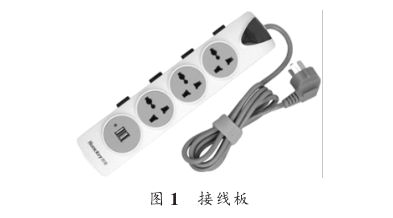

接線板（如圖 1 ）在居家、辦公、工程領域都是一種應用廣泛的小電器產品，主要是當電源插孔不足時，需借助接線板來連接更多的電器。 目前接線板的生產規模呈國外萎縮國內逐年遞增的趨勢。

接線板的電源線僅長度、直徑而言有多種規格，生產廠家為了包裝的統一性、外觀的美觀性，一般將電源線按照一定的要求進行纏繞、捆扎，再進行焊接、封裝。 目前，大部分接線板生產企業采用手工對電源線進行纏繞捆扎，導致效率低下，質量參差不齊，故設計具有廣泛適應性、高效率的電源線繞線機具有一定的實際和研究意義。

1 總體方案

確定繞線動作如下，首先人工放置電源線至繞線機上，啟動電源，繞線機旋轉，同時電源線做上下往復運動，防止電源線繞在某處堆積，另外電源線尾部需施加一定的夾持力，防止電源線被甩起做無規則運動。由此主要機械部分應由繞線機構、縱向調節機構、夾線機構組成。

2 機構結構設計

2．1 繞線機構

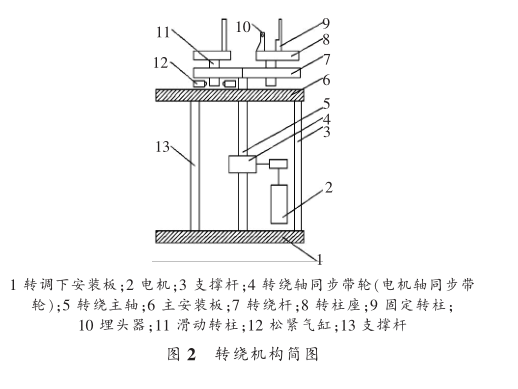

如圖 2 所示， 繞線機構由部件 2 電機帶動傳動比為 1∶3 的同步帶輪轉動， 驅動轉繞主軸帶動轉繞桿旋轉， 轉繞桿上的固定、滑動轉柱用于纏繞電線，埋頭器用于放置電線插頭，滑動導柱可在松緊氣缸的作用下微動，靠近或遠離固定轉柱，取線時靠近，此時電線松弛方便取線，繞線時遠離，保證電源線繃緊。

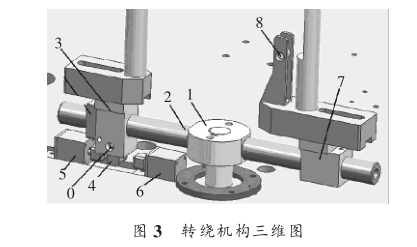

繞線機機構詳細結構如圖 3 所示， 轉繞主軸 1 與轉繞光桿 2固定連接，固定轉柱 7 通過緊釘螺釘與轉繞光桿 2 固定， 8 為埋頭器，移動轉柱 3 與轉繞光桿 2 可相對滑動， 1 和 3 之間有彈簧套在構件 2 上，圖中略去，偏心凸輪 4 可繞 O 點相對構件 3 轉動，繞線開始前氣缸 5 將構件 4 向右打緊，偏心凸輪 4 與轉繞光桿 2 鎖緊，形成死點保證繞線過程中構件 3 無運動，繞線結束后氣缸 6 向左推動構件 4 ，解除死點，移動轉柱 3 在繃緊的電源線作用下向右微移，電源線取下后，利用彈簧力將移動轉柱 3 復至原位。

2．2 縱向調節機構

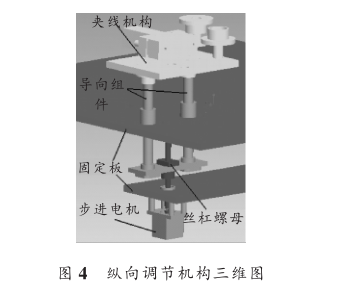

縱向調節機構主要由步進電機、絲杠螺母、導向組件及固定板組成，如圖 4 所示。繞線工作時，步進電機帶動絲杠旋轉，螺母做直線運動，從而實現導向機構帶動夾線機構的直線運動，通過電機的正反轉，可以控制電源線上下運動，達到防止電源線堆積的功效。

2．3 夾線機構

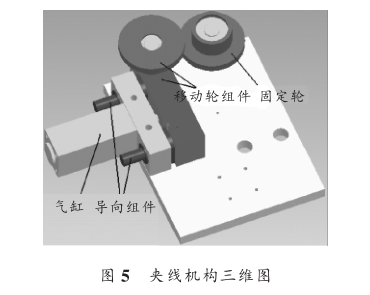

夾線機構（圖 5 ）主要通過氣缸帶動移動輪前后運動，從而與固定輪實現夾住電源線的功效，夾持力的大小通過調節氣缸的氣壓實現，從而保證在繞線過程中電源線的尾端不被甩起。

3 結語

該裝置實現了電源線的快速纏繞，在實際生產中穩定可靠、運轉良好，為企業帶來了良好的經濟效益和社會效益。
