目前的光纖繞線機在繞線過程中，張力控制具有較大波動、設備自動化程度較低，且排線精度不高等缺點，所以，要想提高光纖繞線機排線系統，就需要在原來的基礎上進行一些調整。基于圖像監控的繞線機排線系統主要是在對視覺監控系統中的光源、攝像機以及鏡頭實現合理化選型基礎上，結合圖像監控下光纖繞線機排線工藝，利用圖像監控系統控制排線系統的故障，以此達到高精度自動化排線，提高了系統運行效率。
1、光纖環繞制方式對溫度抑制性能

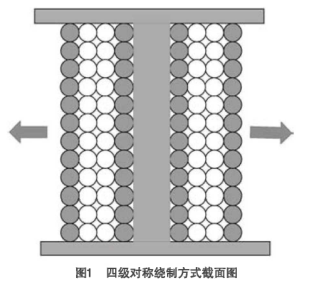

光纖繞線機在工作中，自然場、溫度變化、外界振動以及溫度變化率等都會對其使用造成影響。尤其是外界溫度發生變化的時候，光線折射率也會隨之改變，進而引發兩束相向傳播光的傳播特性也出現變化，出現非互易性的相位差，對光纖陀螺儀使用壽命和零偏都造成嚴重影響。通過相關研究調査，發現合理選擇繞制方式能夠增加光纖繞線機抵抗外部溫度變化能力，對溫度差帶來的影響加以抑制，提高光纖繞線機工作效率和質量。光纖繞線機的工作方法經過多次改進，由以往的圓柱形繞制法逐漸改變?yōu)槎墶⑺募�、八級對稱繞制法，不同繞制方法自身抑制溫度變化的能力也不一樣，且近年來逐漸提出了免交叉繞對稱制法以及十六級對稱制法等，不同的繞制方法所適應的光纖繞制領域都有所差異，但是所有繞制方法的基礎都是四級對稱繞制方法（圖１）。
2、基于圖像監控的光纖繞線機繞線工藝分析
基于圖像監控的光纖繞線機，主要是通過視覺系統對光纖實際排布狀態進行動態監控，將傳統的人工撥線替換成撥線機構，提升撥線方法的自動性、可靠性與高效性。在光纖繞線機排線系統當中加入圖像監控，能夠一定程度上改變傳統光纖繞線工藝。本文主要針對光纖繞線機繞線工藝產生的變化加以分析。用戶在用戶界面中無需自動撥線系統和圖像監控系統的操作，可以直接對圖像監控模式與手控排線模式進行自主選擇手動操作模式與傳統模式?jīng)]有差異，系統排線精度依舊取決于伺服機構，此時可以在人為觀察下及時排除系統故障。通過視覺監控模式操作光纖繞線機排線系統時，左右兩側張力控制結構將對攝像機的圖像采集工作產生一定影響，所以需要在張力控制機構不斷運動過程中，針對合適的運動位置，利用外部觸發方式獲得優質圖像，避免圖像采集工作受到張力控制結構的干涉。在自動排線過程中，初次實現視覺監控時要在位置未知條件下，結合用戶操作界面顯示出來的相關資料信息，做出相應繞線操作，在繞線過程中準確把握排線機構具體位置，使后續繞線操作過程能夠有效地通過外部觸發方式實現自發操作，提升系統自動化運行程度。不管在哪種模式下，都要對運動控制箱體具體水平移動量、放線輪張力控制機構、放線輪和收線輪實際旋轉速度進行準確計算�；趫D像監控的光纖繞線機排線系統可以利用機器視覺對系統實現故障診斷，自動獲取故障診斷信息，同時把撥線輪具體運動控制相關信息反饋到工控機當中，以更加及時準確地獲得運動控制命令，提高繞線機系統運行效率和精度。
3、基于圖像監控的光纖繞線機排線系統故障檢測
3.1基于圖像監控的光纖繞線機平臺設計
光纖繞線機排線系統中的計算機可以利用驅動軟件實現與攝像機之間的連接，在相機打開之后，可以在撥線監控屏幕中顯示相機攝取到的圖像，進而通過應用軟件有效處理相機圖像，對光纖繞制過程各方面進行測量，檢測繞制過程有無缺陷，同時結合圖像處理算法，對撥線輪運動加以控制。要對監控系統當中的光源系統進行合理設計，確保光源照明系統的穩定、對比度強、全面和亮度充足，并且要求成像質量優良，滿足多種工作條件要求。在獲得監控圖像之后，需要在繞線機的監控系統中設置圖像處理流程，以對圖像進行增強、分割、特征提取以及邊緣提取、匹配定位等處理。
3.2以圖像監控為基礎的故障檢測算法
圖像監控到的光纖繞線機繞制過程中具體的光纖輪廓圖像，在經過增強、分割和邊緣檢測之后，要使計算機充分理解圖像，還要合理提取圖像特征，以增強圖像視覺效果。光纖環相應波峰波谷的輪廓局部較為明顯，可以此對光纖波峰分布情況實現清晰觀察與掌握，進而結合圖像波峰，檢測排線故障檢測。如果光纖繞線機排線系統在工作中發生光纖跳匝現象，此時圖像當中就會表現出來。在觀察圖像的時候，如果兩個波峰橫坐標之間的間距為波峰總間距位數的1.5倍，則沒有跳匝現象，否則就表明出現了跳匝現象，即存在間隙。要判斷排線系統是否存在重疊，可以通過判斷相鄰波峰之間的坐標差是否超過全部相鄰波峰位置差相應中位數的1.5倍，超過就表明發生了重疊現象。通過圖像監控系統獲取光纖繞線機排線系統實際工作狀態之后，需要及時有效的采取必要措施調整設備工作方式，以提高系統排線精確度。
基于圖像控制的光纖繞線機排線系統能夠較為理想地處理光纖繞線排線工作，及時發現光線繞線工作當中發生的特殊問題，有針對性地調整撥線輪運動，提高光線繞線機排線系統的精度和效率。為了更加完備的獲得光線繞線機監控系統，還需要進一步加強實驗和研究，有效提升圖像處理算法的魯棒性，促使光纖繞線機排線系統工作更加靈活可靠，自動性能更突出。
