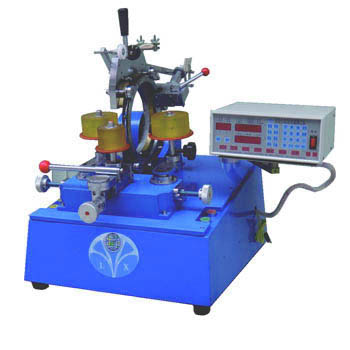

繞線機是用于繞制各類電磁線圈的專用設備,根據繞線方式可將繞線機分為3類:平行繞線機、飛叉繞線機和環形繞線機。平行繞線機是由主軸帶動骨架旋轉,配合三維機構空間移動定位控制漆包線,使漆包線在骨架外層以螺旋線排列的繞線機,通常用于變壓器、電感等線圈。飛叉繞線機繞制時骨架固定不動,以側邊主軸帶動飛叉旋轉將漆包線繞制在骨架的外槽上,通常用于電機轉子和十字儀表線圈。環形繞線機是由導針牽引漆包線往復直線運動,并配合骨架旋轉,將漆包線繞制在骨架的內環槽上,通常用于電機定子和特殊產品。
由于環形繞線機的主運動是由導針牽引漆包線的往復直線運動,在兩端需要加減速,會造成整機的振動,其控制要比平繞法和飛叉繞法的連續旋轉主運動復雜得多。由于繞線效率越高,要求的往復直線運動速度越快,兩端的加減速也越大,如何達到兩者的平衡,是造成目前環形繞線機自動化水平較低的主要原因。在加減速控制算法研究中,主要是控制加速度連續無突變,降低因加速度不連續而引起的設備振動。
1、定子自動繞線原理
1.1電機定子骨架

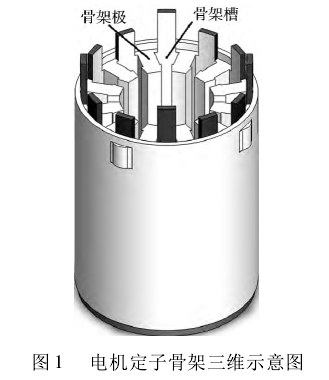

電機定子骨架結構如圖1所示。
電機定子骨架結構為多極骨架,骨架極數多為4,6,8,12和24等,每極左右兩側為扇形骨架槽。電機定子繞線是將漆包線在每一骨架極兩側的骨架槽中運動,繞制在電機定子骨架的每一極上。
1.2漆包線運動軌跡數學模型

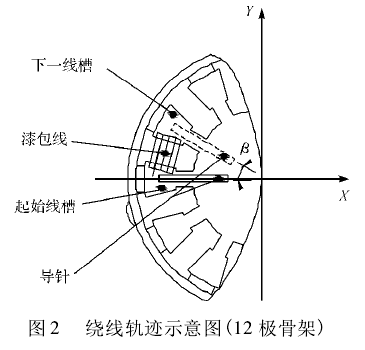

主軸系統首先將所加工骨架極旋轉到指定位置,排線系統經X向、Y向及Z向運動,使導針運動到繞線起始線槽處(如圖2所示),啟動繞線程序,繞線時漆包線由導針帶動。
導針帶動漆包線在電機定子骨架槽內以速度。勻速直線運動,在定子骨架上下兩端運動時,考慮到繞線效率的問題,兩端運動為組合運動,即導針在豎直方向(Z方向)減速為0,然后反向加速到速度,同時定子骨架旋轉一個槽角月,故在兩端的組合運動為一段弧線。
總結:
(1)電機定子自動繞線機由導針垂直運動和骨架旋轉運動復合而成的腰形繞線軌跡的數學模型,提出了腰形軌跡兩端分別為圓弧、橢圓、劣弧時的運動控制策略。
(2)在導針最大繞線速度相同的情況下,弓高5 mm效率明顯高于10 mm及15mm,但是弓高5 mm加速度明顯大于10 mm及15 mm,對設備產生較大沖擊,所以在效率允許條件下,應設置較大弓高。
(3)設置弓高巧mm,在電機定子自動繞線機上實測線桿的運動學參數,并與理論值、仿真值對比,三者基本一致,結果表明繞線運動控制策略達到預期要求。
