交流伺服驅動系統可以對伺服電機的位置、速度、轉矩等進行控制,其調速范圍寬、精度高、動態性能好,被廣泛應用于工業生產中需要較高控制精度的領域�？紤]到繞線機的自動排線機構不僅要滿足跟隨的快速性,還要滿足跟隨的精度要求,因此自動排線機構使用伺服系統進行驅動。
伺服系統的工作原理
1、伺服系統工作原理

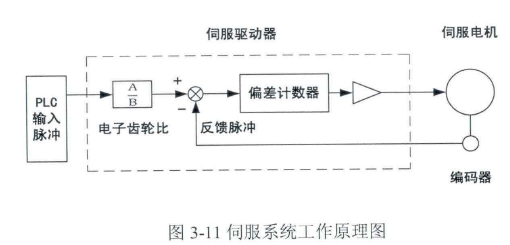

伺服驅動器作為伺服電機的驅動控制部件,與伺服電機組成一個完整的閉環伺服系統,如下圖所示。伺服驅動器利用編碼線反饋伺服電機的脈沖數,并與設定的數目進行比較,利用兩者的偏差校正伺服電機的位置,提高了伺服電機定位的精度。同時伺服驅動器能夠接收PLC的輸入脈沖,并將該脈沖處理后輸出給伺服電機,從而實現了 PLC對伺服電機的控制。
2、伺服系統的性能介紹
考慮到系統對于伺服電機功率和精度的要求,繞線機排線機構選擇進口小慣量伺服電機,伺服驅動器選擇與之配套的品牌。
伺服電機的基本規格及性能:輸入電壓為三相AC200V～230V或單相AC230V,輸入頻率為50/60HZ;適用于0.2KW的伺服電機;位置信號的3種輸入方式分別為脈沖+方向、正轉脈沖串+反轉脈沖串和相位差為90°的A/B相脈沖串;編碼器分辨率為131072p/r。
伺服電機的主要技術參數:額定輸出功率為0.2KW;額定輸出轉矩0.64Nm,最大輸出轉矩1.9Nm;額定轉速為3000r/min。
3、電子齒輪比
電子齒輪比的作用是能夠?qū)LC輸出的單位脈沖所對應的機械位移量設定為任意值。
自動繞線機排線伺服控制原理

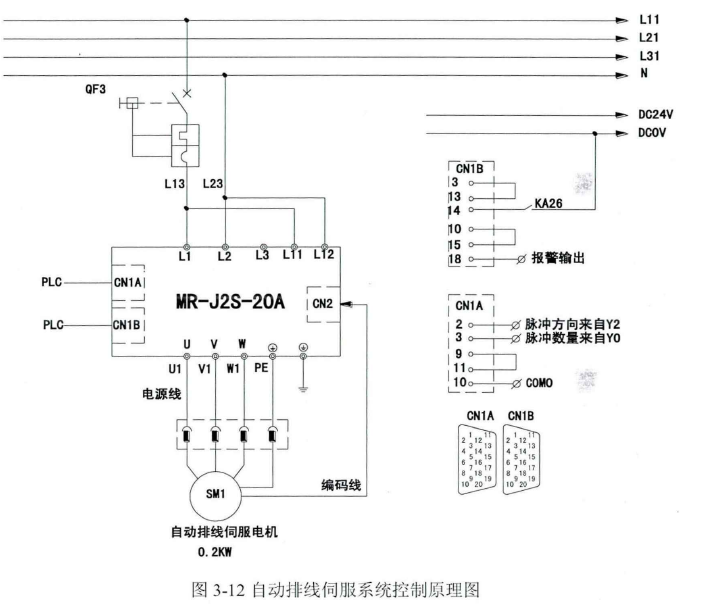

自動繞線機排線伺服控制原理如下圖所示,包含主電路和端子控制電路兩部分。
1、主電路
伺服驅動器的L1、L2端和L11、L12端都需要連接單相220V電源,對于型號為MR-J2S-100A以下的伺服驅動器,L3端可以不接,對于MR-J2S-100A以上的需要使用三相220V的電源。伺服驅動器的U、V和W端為伺服電機提供電源,CN2端通過編碼線接收伺服電機的反饋信號實現閉環控制。
2、端子控制電路
不同公司的伺服驅動器的某些端子在不同的控制模式下實現的功能是不同的,繞線機的端子功能介紹均以控制模式為準。
(1)CNIA端子中的2號和3號端子分別為接收反轉脈沖和正轉脈沖端口。
伺服驅動器能夠接收三種形式的脈沖,通過設定參數P21為0001將繞線機的脈沖接收形式設置為脈沖+方向,正邏輯。因此2號端子連接的是PLC的脈沖方向口 Y2,3號端子連接的是PLC的脈沖量輸出口 Y0。
(2)CN1A的9號、10號和11號的連接方式適用于接收PLC發送的集電極開路的脈沖信號,其中9號端子為集電極端,與11號內部電源端連接,然后10號端子與PLC輸出口 Y0和Y2的公共端COMO連接起來,經過這樣的配置后,PLC發送的脈沖和方向信號才能被伺服驅動器識別。
(3)通過將CN1B端子中的3號內部電源端子和13號公共端連接起來為端子控制提供24V直流電源。
(4)CN1B的15號端子為強制停止端子,如果該端子與]0號公共端子斷開,則伺服電機將被強制停止;該端子與10號公共端短路,則解除強制停止?fàn)顟B(tài)。
(5)CN1B的14號和18號端子分別為伺服驅動器的故障復位端和故障報警輸出端。伺服驅動器發生故障時,驅動器與電機之間的主電路斷開,動態制動器開始動作,伺服電機立即停止運行;同時PLC接收到伺服驅動器故障報警信號,控制外圍主電路電源斷開;報警原因排除后可通過復位端子使驅動器重新工作。
3、伺服系統的參數設置

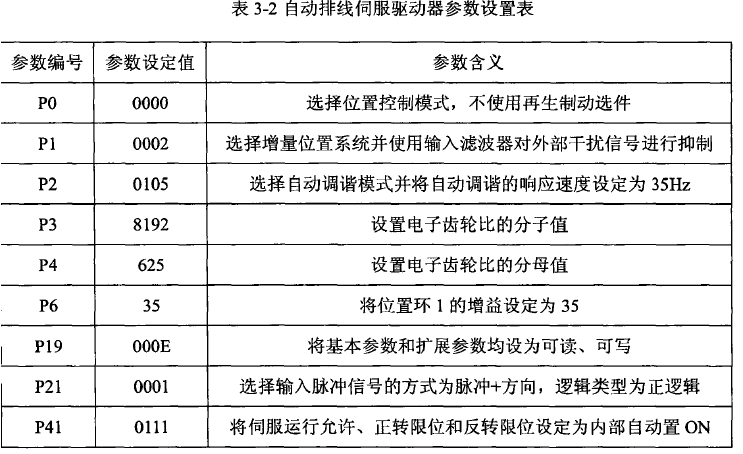

繞線機排線機構伺服驅動器的參數設置如表3-2所示,部分參數說明如下:
(1)參數P2。當機械發生振動或者齒輪聲音大時應選擇較小的響應速度,當需要縮短停止時的穩定時間,提高動態性能時應選擇較大的響應速度。
(2)參數P6。該參數值設定的越大,對位置指令的執行誤差就會越小,但是此值如果設定的太大容易引起機械振動,因此此參數值的設定應兼顧機械和對位置指令的跟蹤。
(3)參數P41。該參數的作用是設定伺服運行允許,正轉限位和反轉限位為自動置ON模式。伺服驅動器的CN1B的5號端子是伺服運行允許端,只有在外部將5號端子和10號端子短路時,伺服電機才能正常運轉。如果將伺服驅動器參數P41的值更改為"XXX1”,那么即使不進行外部連線,伺服電機也可以正常運轉。CN1B的16號和17號端子分別是正轉和反轉限位,繞線機伺服電機的限位開關信號輸入到PLC中,通過PLC程序控制伺服電機到達限位開關后的動作。如果伺服驅動器的16號和17號端子沒有連接限位開關,運行時應將16號與10號、17號與10號分別短路,如果斷開其中任何一組,伺服電機將急停并被鎖定。通常的方法是將伺服驅動器參數P41的值設為“x11x”,那么在伺服驅動器內部會自動將16號與10號、17號與10號分別短路,從而無需進行外部連線。
