變頻空調是時代發展趨勢，空調除了具有基本的制冷、制熱功能外，節能環保也是新時代發展要求。變頻空調核心控制部分控制器，由多電路模塊組成，在實現變頻技術控制部分各電感類器件是不可缺少，對供電電源資源質量要求很高，其在智能控制中占有重要地位，電感類器件可靠性低，實際應用出現線斷失效在各行業也是非常多，目前很難有效解決。為了從根本上分析導致電感類器件線斷失效原因，本文從電感類器件失效機理、失效因素、器件應用環境、器件生產工藝等方面進行分析，其整改方案思路可以為其他元器件失效分析整改提供借鑒、參考意義。
1 事件背景
空調內外機使用的各個廠家電感類元器件在使用過程以及售后實際工作中可靠性表現并不是很好，線圈斷現象頻繁發生，嚴重影響空調使用壽命，具體電感類元器件線圈斷是何種原因導致，一直很難界定，問題急需進行攻克解決。
2 電感類元器件失效原因及失效機理分析
失效電感類器件檢測線圈出現開路、漆包線變細等現象。查看失效器件均出現線圈斷線和PIN腳焊接處熱應力拉斷漆包線現象，經過對多單失效品分析確定電感類器件是由于繞線過緊、手工焊錫時間過長，由于熱應力原因導致引腳處線圈出現變細、拉斷。
2.1 導致電感類器件失效相關因素分析
環境應力失效：表現為產品繞線過緊或者焊接時間過長，焊接過程中線圈由于熱脹冷縮，導致線圈繃緊拉斷或者在后期使用過程中線圈拉斷，如圖1所示。其中：
A：運輸過程中受力：如果元器件繞線、焊接成型之后在后期運輸過程中振動導致線圈受損。
B：修腳過程中割斷：電感類元器件在制作成型之后，如果引腳存在錫渣等異物需要用刀片等修腳，如果操作不慎，會導致割傷甚至割斷線圈。
C：繞線過緊：電感類元器件在制作過程中，首先需要使用全自動繞線機進行繞線，如果引腳上繞線過緊，導致在引腳焊錫過程中，或著在后期使用焊接時，受到熱應力導致熱脹冷縮導致線圈崩斷。
D：焊接溫度過高：如果在電感類器件制空調產品常見問題研究及改進作過程中，引腳焊接時錫爐溫度過高，導致漆包線出現咬線現象，使漆包線變細，最終拉斷。
E：焊接時間過長：如果在電感類器件制作過程中，引腳焊接時間過長，漆包線過于受熱，導致漆包線出現咬線現象，使漆包線變細，最終拉斷。
經過對售后以及過程失效品分析、電感類元器件生產工藝、元器件部件選型對器件進行可靠性實驗評估等最終確定導致電感類元器件售后以及過程失效的主要原因為環境應力（線圈過緊、熱應力）導致。
經過對電感類元器件失效導致因素進行分析歸類總結，大致有異常幾個方面導致，繞線機繞線過緊、焊接溫度過高、焊接時間過長、焊接手法不規范等。售后以及電感類元器件失效到底是什么原因導致失效，我們對導致異常因素逐一驗證分析。
2.2 驗證方案
針對過程以及售后表現出的失效現象，現確定以下幾個驗證方案：（1）線圈繞線繃緊；（2）焊接溫度調高20℃；（3）焊接時間延長；（4）修PIN時刀片割傷。
2.2.1 對比驗證結果

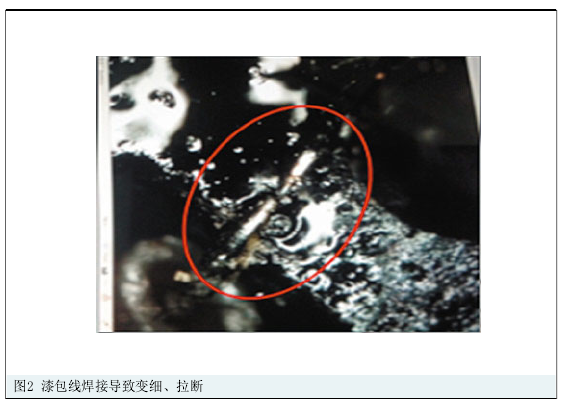

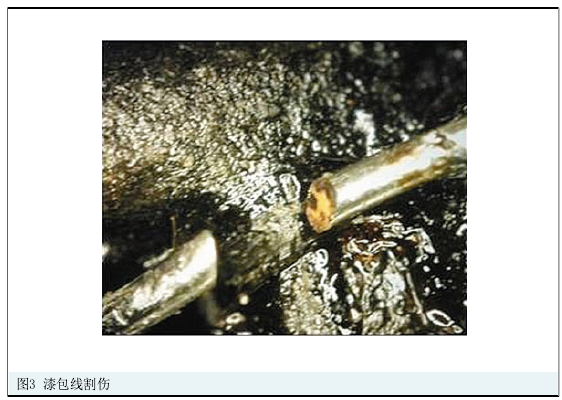

線圈繞線繃緊、焊接溫度調高20℃、焊接時間延長驗證結果與售后現象一致，漆包線變細直至拉斷，斷口圓滑，如圖2所示。使用刀片修腳割傷，斷口整齊，如圖3所示。
2.2.2 分析小結
綜上所述，電感類元器件失效率高的原因為：元件由于本身工藝缺陷或由于漆包線選型耐熱性能、機械性能較差，在后期過程以及售后使用過程中由于環境應力影響出現線圈斷。
3 電感類元器件失效整改措施驗證
（1）重新對漆包線選型，使用耐熱性能、機械性能更加優秀的漆包線，減少因環境應力導致電感類元器件漆包線崩斷失效情況。（2）對電感類元器件生產工藝進行研究，調整其生產工藝，使用預留松線工藝，配合自動焊接，規范焊接時間以及焊接溫度，保證漆包線在生產過程中不會因環境應力導致失效。部分項目具體實驗分析、評估如下：
3.1 漆包線重新選型
由于各廠家高頻變壓器、濾波器等多次出現因為綁線過緊導致焊錫時熱脹冷縮將漆包線崩斷的情況，對比研究電感類元器件漆包線選型，查詢業內漆包線主要類型。

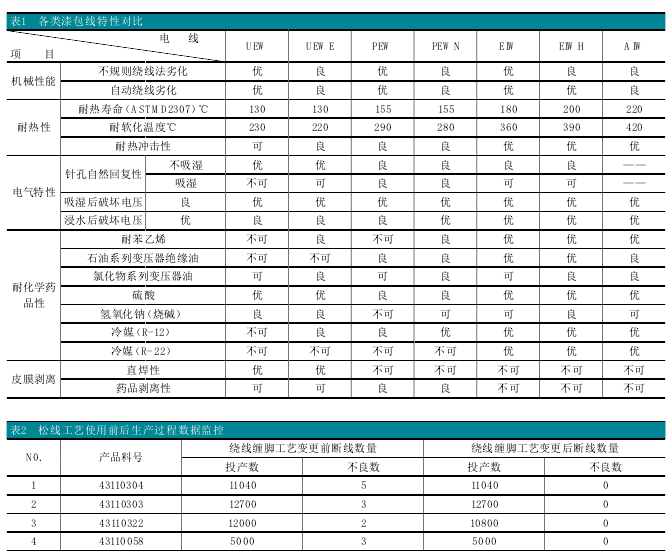

從理論上講，任何的漆包線均能實現電能、磁能和動能三者之間的互轉。但是，使用漆包線都有加工的過程，而且，電氣產品也有不同的工作環境，因此，在漆包線的選用以及代用的時候，必須還要考慮各類漆包線的各項特性。表1歸納各類常用漆包線的特性。
通過分析對比，電感類元器件漆包線選型需要具備良好的直焊性、良好的機械性能，目前使用電感類元器件使用漆包線型號為聚胺酯漆包銅線(UEW)滿足此要求：
（1）耐溫等級130℃/155℃/180℃。
（2）特性：
(a)具有良好的直焊性，繞線加工過程中，可免剝皮膜這動作有效提高工作效率。
(b)在高頻下具有良好“Q”值特性。
(c)具有良好之密著性及卷繞性，可避免繞線時的損傷。
(d)對一般含浸凡立水所使用之溶劑及硬化劑具有良好的耐溶劑特性，可填加染料，便利識別。
（3）應用范圍：高頻線圈、繼電器、磁化線圈、螺形線圈 、小型馬達、點火線圈。
通過試驗、分析對比：1UEWF（耐壓等級155度）和B級加尼龍差異不大，且成本高很多。1PEW（不可直焊，須剝皮），材料成本和作業成本高很多，因磁芯較小，焊錫時繞線拐角處易爆皮，且線較小，對比分析確定當前選型滿足要求。
3.2 采用預留松線工藝，配合自動焊接預留松線工藝，采用在電感類元器件繞線時，現將線圈繞至PIN腳中部，再將線圈壓至PIN根部的操作方式，其中自動焊接方式、焊接角度、焊接時間、焊接溫度都作出明確規定。確保在焊接過程中漆包線不會因環境應力受損。
具體工藝調整如下：

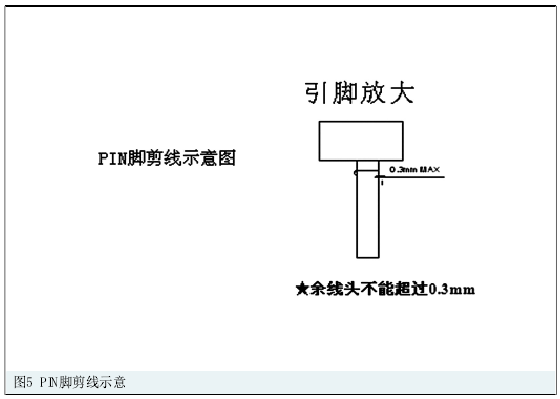

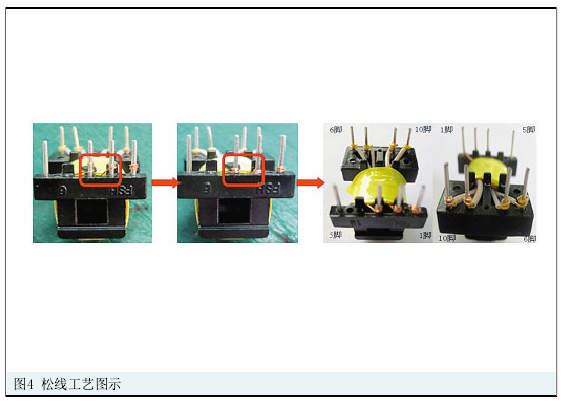

（1）繞線方式調整，采用預留松線工藝，如圖4、圖5。
（2）焊接方式調整，采用自動焊接代替人工焊接，PIN針分邊傾斜浸錫，如圖6。

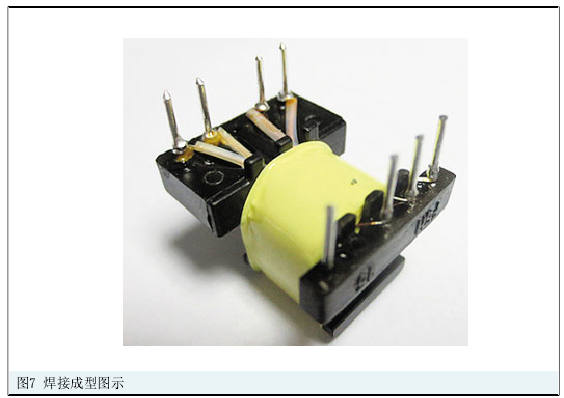

（3）焊錫成型后產品示意如圖7。

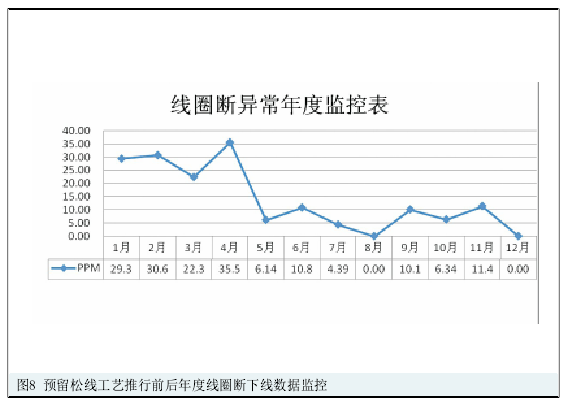

4 整改效果評估及應用效果驗證根據生產過程以及使用過程數據對比監控，使用效果良好，具體見表2、圖8。
各生產廠家從5月份推行預留松線工藝，配合自動焊接，根據年度監控數據，顯示調整工藝后使用效果明顯。
5 電感類元器件失效整改總結及意義
通過產品實際應用過程中的問題反饋，調整器件生產工藝，規范生產工藝核心參數，提高控制力度，從而改善產品質量。
防止線圈受環境應力影響導致失效，需從電感類元器件本身進行整改，在電感類元器件生產工藝、部件選項入手分析，調整生產工藝，規范工藝參數，且效果明顯。
通過此次整改，器件引入開發時需對器件單體結構、工作環境、生產工藝、部件選型等進行詳細有效測試評估，要與實際使用環境及使用位置進行綜合評估，優化生產工藝，將作業過程規范化，可較好的把關提高產品質量，提高電感類元器件工作可靠性，降低過程及售后失效率。
