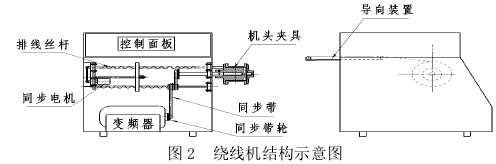

低速繞線機主要是由機架、繞線主軸機構、排線機構、繞線夾具、張力機構和控制系統等組成。繞線機結構示如圖 2 所示。

1、繞線機主軸機構

繞線機是由三相交流異步電機帶動同步帶和傳動軸轉動的。這樣做，保證了繞線兩側主軸的轉動是等速和同步的。通過加工提高裝配精度，進而保證線模具同心和繞線質量。

2、排線機構

排線機構一般采用步進電動機作為低速繞線機排線機構的驅動源，主要采用步進電動機經同步齒型帶驅動滾珠絲桿旋轉或采用經聯軸器驅動滾珠絲桿旋轉的方式。本文采用的是第一種方式，即步進電動機經同步齒型帶驅動滾珠絲桿旋轉的形式。由于滾珠絲桿與步進電動機軸之間采用的是柔性連接方式，所以，對步進電動機機座定位面的要求和滾珠絲桿與導向桿件的裝配要求也相應降低了。為了達到設計要求，采用復合排線法有針對性地改進了排線機構。排線機構的換向控制是控制繞制線圈質量的關鍵。在設計中，可通過軟件控制異步電機在換向時速度與時間的配合，這樣就不會造成壓疊或松散等情況。

3、張力機構

在繞制細微漆包線和貴金屬合金細絲時，由于線徑細，如果張力太大，就會斷絲或?qū)⒕�拉長，增大線圈的直流電阻；如果張力太小，就會出現亂排線現象，降低繞制品質。因?yàn)樵撛O(shè)備的放線張力器是固定在滾珠絲桿排線桿上的，所以，采用毛氈壓緊方式控制張力。在實際生產過程中，可在重要的工藝環節中增加張力裝置，以控制張力的大小，保證排線整齊、無壓疊、無松散，經過細致的調節完全可以滿足不同線徑的需求。

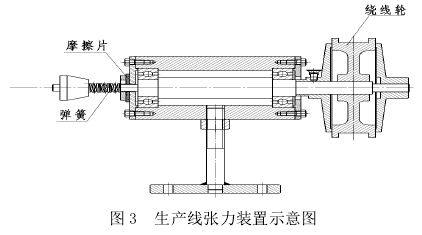

生產線張力裝置如圖 3 所示。

4、控制系統

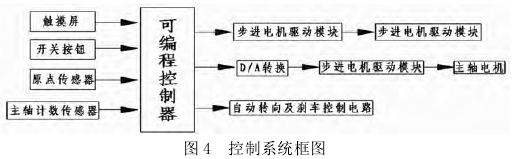

繞線機的控制核心采用的是可編程控制器，以人機交換界面為觸摸屏，執行機構為直流步進電機，主軸傳動機構為變頻電機。如果能夠精確控制排線和繞線的主軸，就能保證繞制線線圈的精度。在此期間，主要執行部件采用的是進口產品，具有響應快、可靠性高的特點。控制系統的相關內容如圖 4 所示。

工作過程：啟動繞線編制程序，調出繞線參數，根據線徑大小和起始點調整參數和原點，固定繞線夾具和骨架，手動調線并固定。將電位器開關置于 0 速度的位置，待啟動按扭后，將速度由低到高勻速調試并執行自動繞線。繞線工作流程如圖5 所示。

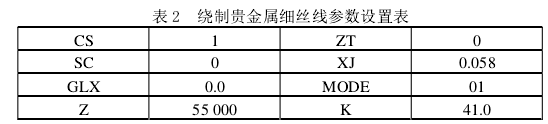

繞制貴金屬合金，比如Ф0.05  mm 的細微絲線時，對其的要求是密繞均勻、美觀、無斷線。具體的參數設置如表 2所示。
