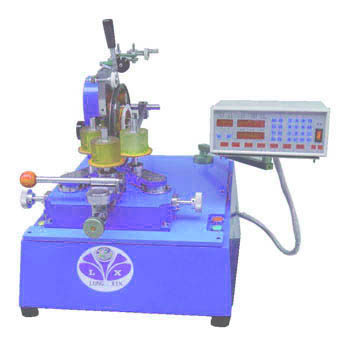

一般繞線機都沒有恒壓力壓線板，繞制線圈時，圓銅線的拉力來自線軸的自重及繞線工人手的握力。工人操作在上半時段和下半時段因體力下降握力有異;繞制不同型號的線圈銅重有差異;滿線軸和半線軸繞制的同型號的線圈銅重也有差異。因?qū)A銅線的拉力不均，產品線圈形狀及銅重都會有所偏差，會影響產品的質量。為了確保電機性能的穩定性，降低工人的勞動強度，利用氣動原理設計了繞線機的恒壓力裝置。其大大降低了工人的勞動強度，提高了圓銅線線圈的質量。
1、氣動系統
(1)壓縮空氣來自噴油螺桿空氣壓縮機，當它提供的總管壓力達到壓力傳感器設定的最大值時，電磁閥的電源關閉。主機以空載方式運行，如果在6 min內總管壓力未下降到壓力傳感器設定的值，則系統關閉;如果在6 min內總管壓力降到壓力傳感器設定的值，則電磁閥的電源重新接通，壓縮機切換到負載運行，安全地提供繞線機所需的恒壓力。

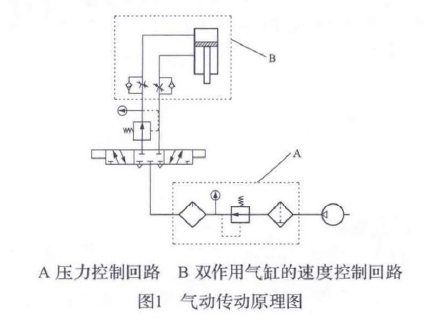

(2)氣動傳動原理圖見圖1，其中A為壓力控制回路，用于控制氣動裝置的氣源進口處的壓力調節，它由分水過濾器、減壓閥和油霧器等組成。
(3)氣動傳動原理圖中B為雙作用氣缸的速度控制回路，由兩個單向節流閥和一個氣缸組成。氣缸把輸入氣體壓力轉換成機械能，氣缸活塞的垂直動作是由三位五通閥來控制的。
(4)氣缸活塞輸出壓力與供給的氣壓有關，由壓力控制閥來控制氣壓就能控制輸出的壓力。因這臺恒壓力裝置工作負載變化小，所提供的壓力變化很小，完全可滿足供壓要求。
(5)輸送壓縮空氣的管路和恒壓力裝置的氣動系統要密閉，壓縮氣體不得有泄漏，這樣可減少壓縮機負載運轉時間，從而延長壓縮機壽命、節省電能的消耗、降低系統發熱和提高效率。
2、恒壓力導線夾

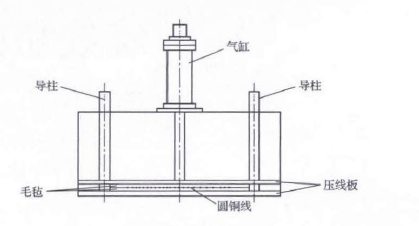

恒壓力導線夫結構如圖2所示，繞制線圈時，圓銅線由壓線板提供恒定的握力.使繞線均勻整個壓線板通過氣缸采用尾部的外法蘭進行立式安裝，用兩個導柱控制壓線板的方向。
3、結論
恒壓力壓線板是一般技術改造的自制專用設備，因此考慮的主要因索是結構簡單、實用、成本低和見效快配合電氣控制可以實現單機自動繞線機的運行要求，降低工人的勞動強度和提高繞線圈質量。
