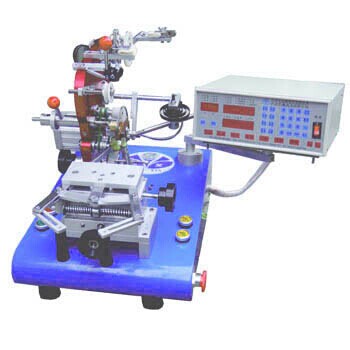

全自動繞線機的主軸系統是整個繞線機系統中較重要的一個環結，它的穩定性直接影響到繞線機的質量以及繞制效果，我們給以以下這款繞線機為例，給大家介紹一下繞線機的主軸系統結構原理。
全自動繞線機主軸系統主要包括主軸單元與箱體，全自動繞線機主軸工作時載荷小且需頻繁啟停，因此主軸采用剛性主軸形式。在設計時，應盡量減少與主軸一起旋轉的部件，這樣可在生產工藝中實現旋轉部件的動平衡。考慮到主軸高速旋轉而引起的溫度顯著升高造成的卡死故障，采用定壓預緊方式對軸承進行預緊，并將軸承預緊力控制在一定范圍以保證主軸單元的可靠、安全工作。設計主軸時，在保證主軸上述要求外，還應遵循結構簡單的原則。

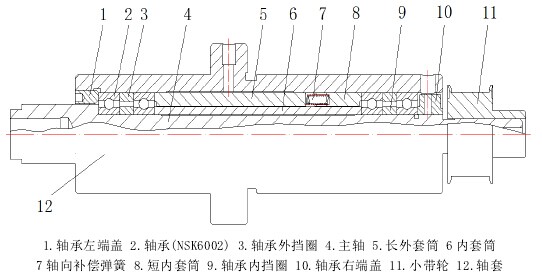

根據全自動繞線機的特點并結合實際工況，選用深溝球軸承，潤滑方式為常用的脂潤滑。深溝球軸承主要承受徑向力，且能承受一定的軸向力的作用，制造成本低、結構簡單，有較好的耐用性，非常符合在本設計中應用。為符合有較好剛度的要求，在主軸首尾，分別采用2對軸承以支承主軸，增加主軸的整體剛度。在軸承的軸向，預留4組彈簧位置，加入不同剛度的彈簧，可調節主軸單元的軸向預緊力以補償主軸的軸向力。根據主軸單元的各類尺寸，設計其他配套零部件。主軸單元如圖1所示。

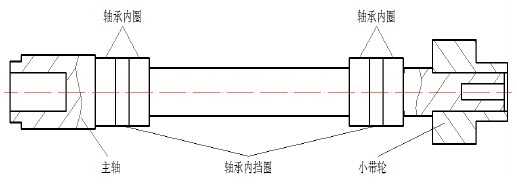

主軸轉動時，隨軸體一起旋轉的零部件包括兩端軸承內圈、小帶輪、軸端螺母、帶輪鎖緊螺釘?shù)�。由于上述主軸單元組件與軸體結合緊密，因而在有限元實體建模時可將上述組件作為彈性軸段的一部分。建模時，為減少不必要的計算量，對Φ4mm的孔、帶輪齒形及軸系各組件的倒角等細微結構做合理簡化。主軸簡化實體模型如圖所示。
可將滾動軸承簡化為具有剛度的彈簧，軸承支撐轉子的示意如下圖所示。因此，在ANSYSWorkbench中采用彈簧直接模擬軸承的支撐，這樣便可以根據滾動軸承的剛度和阻尼特性分別設置彈簧的剛度系數k和阻尼系數c。
