我國鎢絲加工業經歷了從無到有、從小到大、從少到多的發展過程。隨著經濟的高速發展，各行各業對于鎢絲需求量也在不斷增加，在這種形勢下，中國的鎢絲加工行業也進入了高速發展期。中國鎢絲加工業的現狀是三多三少:轉軌企業多，特色企業少;通用產品多，特種制品少;國內銷售多，出口創匯少。對于小型鎢絲企業而言，相互問的競爭十分激烈，導致產品的利潤十分的低廉，又不能在技術研發上投入太多。因此，很多小企業在日益激烈的競爭中被淘汰。
一、鎢絲自動同步繞線機裝置的設計
鎢絲企業中原有的鎢絲繞線機由于設備落后，自動化程度低，已經嚴重影響了產品生產的速度和精度。龍鑫電子對該行業繞線機裝置重新進行設計。設計后既能滿足鎢絲企業原來的功能需求，又改進了原有的不足，特別是在自動化生產和提高產品的精度方面。
1.操作臺設計。操作臺設計時，要考慮到操作的牢固性、穩定性、易操作性等因素。原來的繞線機的操作臺是鐵桌子。電動機、控制電路、電源變壓器等都安裝在操作臺面上，工人操作時，比較方便。但這種設計，具有很大的缺陷和安全隱患。一是設計不美觀;二是整體設計不合理，一個工人只能操作一臺機器，利用率低。操作臺上的設備亂，影響產品的質量和精度;三是電路直接安裝在操作臺上，操作臺存在安全隱患。根據企業要求，對操作臺進行了重新設計。由于設計后的操作臺能實現自動化生產和空間要合理地利用。
一是把整個操作臺的材料改為金屬框架，金屬框架外面覆蓋一層膠木。金屬框架具有較強的支撐強度，而膠木是一種很好的絕緣材料，且具有很好的硬度，也比較美觀;二是把操作臺設計成箱體結構。除了必須用的電器和支架放在操作臺面上，其余的電器如PLC，控制電路等全部放入到操作臺地箱體中去，這樣設計既美觀，又安全。
2.鎢絲自動同步繞線機裝置的電路設計。原來的繞線機設備人工操作，設備簡陋，自動化程度低，效率低下，精度不高，使用的電路不穩定。主要表現在幾個方面。
一是直流電動機供電是由220v的調壓器來調節，調壓器的電壓輸出后，由經橋式整流后直接供給直流電動機工作。這種電路在工作時，二極管容易燒毀;用調壓器調壓，轉速不連續、不穩定。針對這個缺陷，設計用電子電路代替，保證直流電動機的轉速恒定，調速連續穩定。二是設備效率低。針對不足，設計一個可以對多盤鎢絲、不種規格的鎢絲同時進行操作、且各盤鎢絲在繞線時互不干擾、獨立工作的繞線機。三是原來的鎢絲繞線機繞線時，由于是人工排絲(人工排線是指在鎢絲繞在鋁盤上時，鎢絲在均勻地、緊密地繞在鋁盤上)，線軸左右移動的速度不均勻。為了解決這個問題，在鎢絲繞線機裝置上設計了自動排線裝置，用電動機來排絲。用電動機自動排絲可以既可解決排線不均勻的問題，又可以解決人工長時問排絲勞動強度大的問題。四是原有的繞線機繞線時，需要工人長時問地進行操作發絲盤(發絲盤是指鎢絲加工企業從鎢絲生產廠商處購買的各種規格的原料鎢絲)。一盤原料鎢絲通過人工發絲繞制在鋁盤上的時問較長。設計繞線機設備時，整個發絲過程不需要工人，由機器進行自動化操作。這一個設計，是整個設備的關鍵地方。設計提高鎢絲繞線機的自動化的程度時，在鎢絲繞線機裝置上增加了鎢絲斷絲報警裝置，出現鎢絲斷絲時，繞線機會報警提醒操作工人進行接絲。在鋁盤上裝有傳感器，鋁盤上的鎢絲繞制完成后，后自動停止且報警。
3.鎢絲自動同步繞線機的排絲裝置。鎢絲自動同步繞線機進行技術改進最關鍵的一點，就是能實現自動化生產。設計時，首先是排絲裝置。排絲裝置是代替繞線時工人手工排絲的部分，設計時，讓機器能模擬工人操作時的動作。設計時，用一個左右勻速移動的裝置來代替手的左右移動。且在鎢絲裝置上增加了一個導輪裝置。
(1)絲桿和導輪的設計。導輪裝置的設計時，采用交流電動機正反轉的方法來控制絲桿的往返運動，鎢絲由導輪控制左右移動進行排絲。導輪固定在絲桿上，上卜角度可以調節，控制不同規格的鎢絲。導輪有兩個，一個導輪設計有U形槽，鎢絲在繞線時通過U的凹槽到鋁盤上。另一個導輪由兩片圓鐵片組成，中問有軟棉布，由彈簧壓緊，鎢絲通過軟棉布到發線盤上。兩個導輪對操作臺的角度可以自由調整。通過導輪架上的固定螺絲，調節導輪的角度。單相交流電動機固定在絲桿座上，電動機的軸和絲桿連在一起，絲桿的正反運轉控制運動桿的左右往返運動，形成自動排絲。
(2)排絲電路的設計。由于絲桿做往返運動，就是電動機自動正反轉控制。但是電動機自動往返運動電路在設計時，沒有用行程開關，而是用了接近開關來控制。因為行程開關在控制電路時，要通過碰撞才產生開關信號，這種輕微的碰撞抖動也會對鎢絲繞線產生影響，而且行程開關的精度也不是太好，特別是鋁絲盤兩端繞線時，生產繞線不均勻的情況。
4.鎢絲自動同步繞線機的報警電路設計。繞線在繞規格較細的鎢絲線時容易發生斷絲故障，需要設計自動斷絲報警裝置。當繞線機發生故障后，自動報警裝置工作報警。報警裝置利用基爾霍夫電壓定律電路制作。電路由不銹鋼圓柱、鎢絲、電源、鋁盤形成一個回路。鎢絲是否斷絲相當于一個開關，當鎢絲斷絲時，回路斷開，關斷信號傳輸?shù)絇LC， PLC通過處理，向蜂鳴器發出指令。
設計后的鎢絲自動繞線機安裝調試后，經鎢絲企業試用，效果較好。龍鑫電子也可以為更多企業提供不同功能的全自動繞線機,自動繞線機,繞線機的定制。

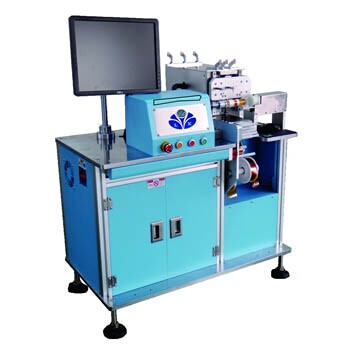

為大家推薦一款單軸精密線圈自動繞線機，這款自動繞線機使用伺服驅動方式，低噪聲，排線配備精密伺服驅動方式，跟隨快速而精密，附件采用世界知名品牌產品，性能卓越，使用周期長，適應各種工作環境。
