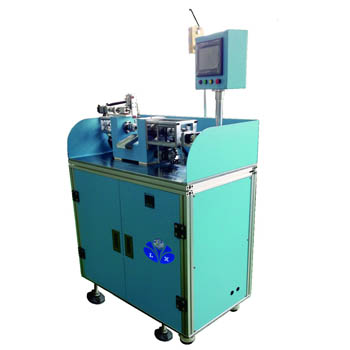

步進電機作為全自動繞線機的執行元件,是機電一體化的關鍵產品之一,廣泛應用在各種自動化控制系統中。隨著微電子和計算機技術的發展,步進電機的需求量與日俱增,在各個國民經濟領域都有應用。上個世紀就出現了步進電動機,它是一種可以自由回轉的電磁鐵,動作原理和今天的反應式步進電動機沒有什么區別,也是依靠氣隙磁導的變化來產生電磁轉矩。在本世紀初,由于資本主義列強爭奪殖民地,造船工業發展很快,同時也使得步進電動機的技術得到了長足的進步。到了80年代后,由于廉價的微型計算機以多功能的姿態出現,步進電動機的控制方式更加靈活多樣。原來的步進電機控制系統采用分立元件或者集成電路組成的控制回路,不僅調試安裝復雜,要消耗大量元器件,而且一旦定型之后,要改變控制方案就一定要重新設計電路。計算機則通過軟件來控制步進電機,更好地挖掘出電動機的潛力。因此,用計算機控制步進電機已經成為了一種必然的趨勢,也符合數字化的時代趨勢。
步進電機和普通電動機不同之處是步進電機接受脈沖信號的控制。步進電機是一種將電脈沖轉化為角位移的執行機構。通俗一點講:當步進驅動器接收到一個脈沖信號,它就驅動步進電機按設定的方向轉動一個固定的角度(及步進角)。您可以通過控制脈沖個數來控制角位移量,從而達到準確定位的目的;同時您可以通過控制脈沖頻率來控制電機轉動的速度和加速度,從而達到調速的目的。隨著脈沖頻率的增高,轉速就會增大。步進電機的旋轉同時與相數、分配數、轉子齒輪數有關。
現在比較常用的步進電機包括反應式步進電機、永磁式步進電機、混合式步進電機。永磁式步進一般為兩相,轉矩和體積較小,步進角一般為7.5度或15度;反應式步進一般為三相,可實現大轉矩輸出,步進角一般為1.5度,但噪聲和振動都很大。在歐美等發達國家80年代已被淘汰;混合式步進是指混合了永磁式和反應式的優點。它又分為兩相和五相:兩相步進角一般為1.8度而五相步進角一般為0.72度。這種步進電機的應用最為廣泛。
步進電機和普通電機的區別主要就在于其脈沖驅動的形式,正是這個特點,步進電機可以和現代的數字控制技術相結合。不過步進電機在控制的精度、速度變化范圍、低速性能方面都不如傳統的閉環控制的直流伺服電動機。在精度不是需要特別高的場合就可以使用步進電機,步進電機可以發揮其結構簡單、可靠性高和成本低的特點。使用恰當?shù)臅r(shí)候,甚至可以和直流伺服電動機性能相媲美。
步進電機具有自身的特色,歸納起來有:
1、可以用數字信號進行開環控制,整個系統簡單廉價。
2、位移與輸入的脈沖信號數相對應,步距誤差不長期積累,可以組成結構較為簡單又具有一定精度的開環控制系統,也可以在要求高精度時組成閉環控制系統。
3、無電刷,電動機本身部件少,工作可靠性高。
4、易于啟動、停止、正反轉及變速,響應型好。電腦自動繞線機的研究與開發。
5、停止的時候可以有自鎖能力。
6、步距角范圍大，可以在幾十角分到180度范圍內選擇。在小步距的情況下，通�？梢栽诔娃D(zhuǎn)速下穩定運行，通�？梢圆唤�(jīng)過驅動直接驅動負載。
7、速度可以在相當寬范圍內平滑調節。同時用一臺控制器控制幾臺步進電機可以使他們完全同步運行。
8、步進電機帶慣性負載的能力比較差。
9、由于存在失步和共振，因此步進電機的加速和減速方法根據利用狀態的不同而復雜化。
10、不能直接使用普通的交直流電源驅動。
步進電機廣泛應用在生產實踐的各個領域。步進電動機以其顯著的特點,在數字化制造時代發揮著重大的用途。伴隨著不同的數字化技術的發展以及步進電機本身技術的提高,步進電機將會在更多的領域得到應用。
全自動繞線機步進電機的選擇
步進電機有步距角(涉及到相數)、靜轉矩、及電流三大要素組成。一旦三大要素確定,步進電機的型號便確定下來了。
1、步距角的選擇
電機的步距角取決于負載精度的要求,將負載的最小分辨率(當量)換算到電機軸上,每個當量電機應走多少角度(包括減速)。電機的步距角應等于或小于此角度。目前市場上步進電機的步距角一般有。.36度0/.72度(五相電機)、0.9度1/.8度(二、四相電機)、1.5度3/度(三相電機)等。
2、靜力矩的選擇
步進電機的動態力矩一下子很難確定,我們往往先確定電機的靜力矩。靜力矩選擇的依據是電機工作的負載,而負載可分為慣性負載和摩擦負載二種。單一的慣性負載和單一的摩擦負載是不存在的。直接起動時(一般由低速)時二種負載均要考慮,加速起動時主要考慮慣性負載,恒速運行進只要考慮摩擦負載。一般情況下,靜力矩應為摩擦負載的2～3倍內好,靜力矩一旦選定,電機的機座及長度便能確定下來(幾何尺寸)。
按照以上步驟,根據全自動繞線機的實際情況就可以確定電機的基本參數。繞線機運行過程中負載不是很大,但是要求的精度比較高,所以在選擇過程中選擇的是步距角比較小的混合型步進電機。當電機的各種參數范圍確定了之后,選擇了國內生產步進電機的廠家進行聯系,進一步根據廠家提供的步進電機產品型號和參數,選擇比較適合型號的電機。
