    隨著我國經濟的發展，西部開發的實施，在現代互感器制造行業中，越來越多的生產廠家希望采用功能齊全、操作方便、性能穩定的全自動繞線機，以自動化生產方式來代替原先手工繞制的小作坊式生產方式。

    我公司自行設計的全自動環型繞線機主要適用于電流互感器二次線圈銅線的自動纏繞，其采用先進的微電腦控制系統，繞制和儲線均為變頻調速，繞組旋轉采用智能雙步進電機為動力，繞制精確，力度適中，步進距離可以調整，且繞線和儲線的匝數可以設定和記憶。

    全自動環型繞線機用于互感器廠繞制環型鐵芯，需實現功能如下:

    ①能繞制單、雙鐵芯;能同時完成1-3根導線的繞制;

    ②能完成鐵芯絕緣紙、層間絕緣紙、外絕緣紙的包扎，紙厚大于0.2mm ;

    ③能完成多層、多匝二次繞組的絕緣包扎和線圈的繞制。

    為完成上述功能，具體設計參數如下:

    導線直徑φ0.8-φ3.Omm;

    繞組最小內徑φ80mm;

    繞組最大內徑φ600mm;

    繞組最大高度120-250mm;

    繞線輪外徑φ450mm;

    繞線輪內徑φ380mm;

    繞組回轉速度  能滿足繞制要求;

    繞線轉速變頻調速 10-120r/min;

    繞線輪中心高度  950mm;

    步進步距 0.1一20mm.

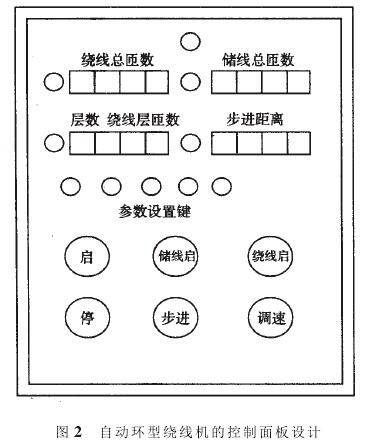

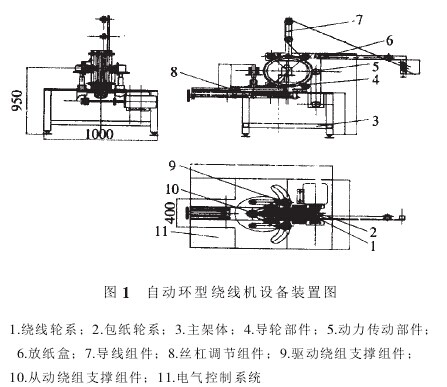

全自動繞線機設備組成見下圖，控制面板見下圖“
