  雖然手動繞線機的使用越來越少，漸漸被全自動繞線機所取代，但是由于成本低，還是有些行業在使用，我們針對多芯銅線作為配線(信號機、轉轍機、變壓器箱等內部配線)在設備內部連接處的引線環制作問題，設計了用單根細銅線將多芯銅線纏繞后，再將纏繞后的多芯銅線卷成環狀作為整體式導線接點引線環。該技術改變了原結構可靠性低、易折斷的弊端，提高了鐵路產品的安全性。為此，我們?yōu)榇蠹医榻B一種結構簡單、成本低、纏繞均勻、省時省力的新型手動繞線機的方法。

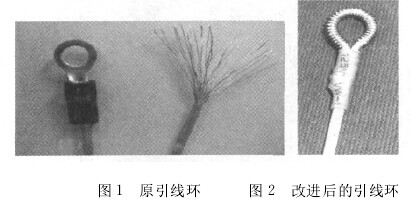

    目前使用接點引線環及多芯銅線作為導線完成設備內各部件的電連接，一般是將多芯銅線的端部去掉絕緣保護皮后，將露出來的多芯銅線直接穿入引線環線褲中，用壓接鉗壓接線褲與銅線絲，使接點引線環與導線壓接成一體，引線環孔接入螺栓緊固使用。經過一段時間的使用，發現壓接引線環存在如下問題:1)引線環是采購的，其材料和加工過程難以控制;2)壓接引線環與多芯銅線的結構松散(見圖1)，強度較低。在設備使用過程中，由于受到鐵路振動的影響，容易發生折斷現象。

    為了解決這種引線環連接處易斷的問題，決定取消引線環，將去掉絕緣皮的多芯銅線用單根銅線進行纏繞，再將纏繞后成為一體的多股銅線制成引線環，接入螺栓聯接固定，引線環如圖2所示。

    考慮到繞制線環結構是通過手動進行細銅線的纏繞，多芯銅線的外徑很小，手動纏繞時費時費力，且易出現纏繞不均勻的問題，需設計一種結構簡單、成本低、纏繞均勻、省時省力的新型繞線機。

1.繞線機的裝置結構

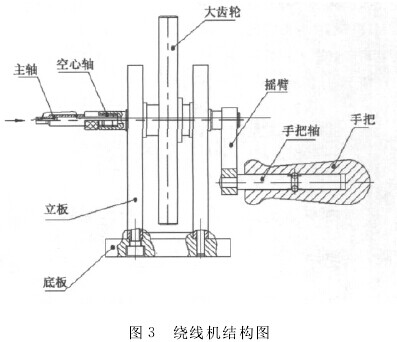

    新型手動繞線機主要包括繞線軸機構、支承繞線軸的支承機構以及帶動繞線軸旋轉的動力機構，如圖3所示。整體外形如圖4所示。

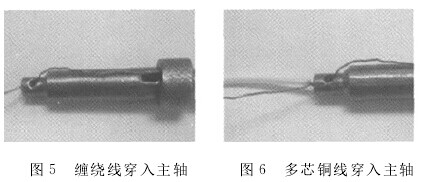

繞線機的主軸和空心軸連接在一起組成繞線軸機構，主軸孔的直徑由多芯銅線纏繞后的直徑確定，通過更換不同孔徑的主軸可以對不同外徑的多芯銅線進行繞制。空心軸有軸向的通孔，可將單根銅線穿入其中并固定在圖通繞線機外形圖主軸尖頭部，如圖5所示。小齒輪與大齒輪的齒數不同，傳動比為1：5，達到了增速的效果，省時省力。手把為助力機構，通過搖動手把帶動齒輪、繞線軸轉動。底板、立板為支承機構。

  多芯銅線與單根銅錢并排擠在主軸孔內，如圖6所示，只留有極小的間隙。搖動手把，通過齒輪傳動使繞線軸轉動，帶動穿過主軸孔的單根銅線繞著多芯銅線纏繞。由于單根銅線是螺旋纏繞在多芯銅線上，纏繞過程中不額外施加外力在多芯銅線上，靠著單根銅線的螺旋纏繞使多芯銅線沿軸向向外移動，實現均勻纏繞。

2.繞線機操作程序

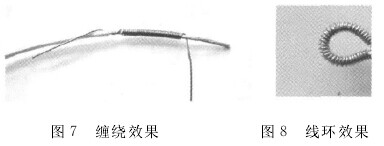

    先將單根銅線的一端從靠近主軸端部的通孔穿入主軸及空心軸;然后將去掉絕緣皮的多芯銅線由主軸插入主軸孔，左手夾住多芯銅線及單根細銅線之前預留在主軸外而的部分，右手搖動手把，通過齒輪傳動帶動繞線軸旋轉，繞線軸帶動細銅線圍繞多芯銅線旋轉，多股銅線不旋轉，這樣單根銅線就均勻地纏繞在插入主軸孔內的多芯銅線上，如圖7所示;再將纏繞好的多股軟銅線卷成環狀，制成線環，如圖8所示。

3. 繞線機的效果驗證

    使用這種新型繞線機繞制后的多芯銅線結構緊密，單根銅線纏繞均勻、強度提高，減少了純手工繞制線環時對裸銅線的氧化。制成的線環用于電動轉轍機導線連接后，未發生斷裂現象，提高了鐵路道岔轉換設備的安全性。繞制線環及壓接端子2種結構的對比如圖9所示。

    本繞線機結構簡單、使用方便、設備成本低、線環繞制效率高，通過更換不同尺寸型號的繞線軸或者是更換其中的主軸，可以實現不同粗細，不同長度導線的繞制。解決了手動纏繞費時費力，線環上纏繞的單股銅線不均勻的問題。使用這種新型手動繞線機使多芯銅線被纏繞成形后，線環結構緊湊、強度增大。
