繞線機,自動繞線機維修需注意的事項！

在繞線機,自動繞線機的維修技術中，必須先搞清楚繞線機,自動繞線機電機的基本理論知識，否則，無法更好地掌握繞線機,自動繞線機修理技術。掌握了基本的理論知識，便可以做到在電機繞組維修中，思路清晰，對于電機的故障有一個較為清晰的判斷，即首先判斷出是機械方面還是電氣方面的問題，電氣方面是繞線機,自動繞線機的哪一部分出了問題。例如，電機通電不能運行的故障，是繞組接線端斷開的原因，還是繞線機,自動繞線機內部燒斷的問題，要搞清楚才好處理；否則由于不清楚基本的理論，而把繞組接線端斷開的原因，判斷為繞組內部燒斷的問題，把繞組統統拆掉重嵌，那將是既浪費時間又浪費材料，同時，沒有查出故障的原因，修好的電機很可能在較短的時間內會再次損壞。

我們先了解繞線機直流電機的工作原理：
(I)直流電動機的工作原理
直流電動機的工作原理，主要是利用了載流導體在磁場中會受到磁場力作用的這一規律。下圖是直流電動機工作原理示意圖。圖中A-B-C-D為可繞軸轉動的線圈（元件），它放置在較強的磁場中，并通過換向片、電刷與電源相通。當直流電源經過電刷（位置固定不變）、換向器向線圈（元件）供電時，線圈（元件〉邊作為載流導體受到磁場力的作用，力的方向可由左手定則判定，如圖所示。如下圖所畫情況，線圈（元件）中的電流方向為則AB導體邊將受到向右的力，CD導體邊受到向左的力，這兩個力對轉軸形成力矩，線圈（元件> 被驅動旋轉起來。當線圈（元件）轉過一定的位置以后，AB導體和CD導體兩條邊的上、下關系調過來，而換向器（原理中是兩個銅半環換向片，實際上直流電機中的換向器是由很多扇形銅環換向片組成）也與線圈（元件）同時轉動，從而保證了兩磁極間的線圈 (元件）中，靠近N極的導體，電流總是一個方向下圖所示導體AB中的電流、下圖所示導體CD中的電流，總是進入的];而靠近S極的導體，電流總是朝另一個方向如圖所示導體CD中的電流、下圖所示導體AB中的電流，總是出來的]。這也就保證了線圈（元件）所受電磁力矩的方向不變，線圈（元件）將沿著一個固定方向連續轉動下去。就是說，不管AB導體邊還是CD導體邊，哪條邊轉動到上半部位 (靠近N極），哪條邊就將受到向左的力，哪條邊轉到下半部位 (靠近S極），它就將受到向右的力，整個線圈（元件）所受力矩的方向始終沒變。

直流電動機工作原理示意圖I—電刷；2—換向片；3—轉子線圈；4_直流電源
(2)直流發電機的工作原理

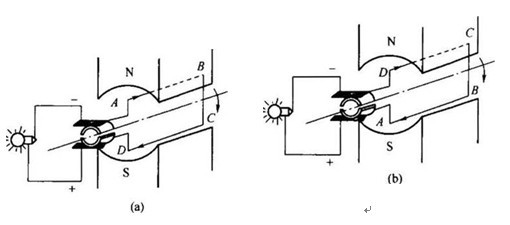

如果將下圖中的直流電源去掉，改接上燈泡（負載），轉 子由其他動力機械帶動旋轉，那么線圈（元件）的兩個邊（AB20導體邊和CD導體邊）將在磁場中往復切割磁力線而產生感應電勢，線圈（元件）經換向器、電刷與負載構成閉合電路，電路中就有電流流過，如下圖所示。這就是直流發電機的工作原理。

直流發電機工作原理示意圖

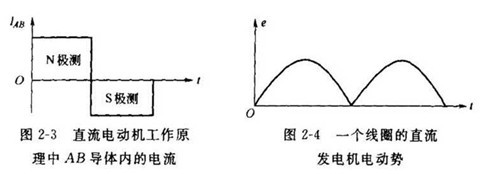

無論是直流電動機還是直流發電機，雖然電機外部是直流，但內部導體卻都是交流�，F(xiàn)以直流電動機工作原理中AS導體內的電流隨時間變化的波形為例。直流電動機雖然外部供給的是直流，但通過電刷與換向器的作用換成了電機內部的交流，如下圖所示。直流發電機內部雖然發的是交流電，但通過換向器與電刷的換向作用，換成了外部的直流。總的來講，不管是直流電動機還是直流發電機，一個磁極（N極或S極）下，所有導體的電流方向都必須一致。

下圖畫的直流電機，轉子繞組只有一個線圈C元件），這僅僅是為了便于講述，并不實用。因為這種電機（若用作發電機）產生的電動勢波形如下圖所示，是在零和最大值之間反復變化的脈動電動勢。若要得到波動不大的感應電勢，應把線圈 (元件）數目，連同換向片數目一起增加。實際上，直流發電機的轉子線圈（元件）和換向片數目都是相當多的，發出的電動勢不僅數值增大了，而a脈動也很小，可視為恒定不變的直流電動勢。同樣，使直流電機增加線圈（元件）數目，可使電磁轉矩值減少波動。

直流發電機和直流電動機結構相同.它們的運行是可逆的。實際上電機無所謂電動機還是發電機，要看其具體的工作情況。如果主要工作是把電能轉換為機械能就稱為電動機，如果主要工作是把機械能轉換為電能就稱為發電機。

所以說，掌握繞線機,自動繞線機電機的基本理論，不僅是電機運行控制的理論基礎，更是電機運行維護，特別是繞線機,自動繞線機維修技術的基本要求。
