繞線機,自動繞線機最主要的特點就是繞線轉動繞線，所以我們應該重點了解一下繞線機轉子轉動的特點是什么：
繞組的轉子又稱電樞（機電能量轉換的樞紐部件），主要由電樞鐵芯、電樞繞組、換向器、風扇、轉軸等部件組成。
(I)電樞鐵芯
它是轉子磁路的構成部分，用厚0.5mm、帶有氧化膜的硅鋼 片沖壓成形后又疊壓成圓柱形。在外圓周上，有均勻分布的梨形槽 或矩形槽，供放置電樞繞組用。為加強冷卻，大功率電機中裝有風 扇，小功率電機則直接把風扇裝在電樞鐵芯上。這部分的結構、外 形與交流異步電機的轉子鐵芯類似。
(2)電樞繞組

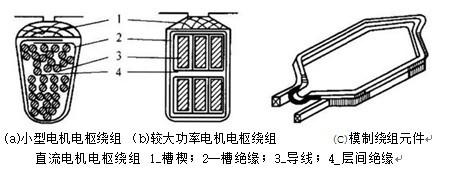

它是直流電機中最重要的部件之一。小功率電機的電樞繞組用 絕緣圓截面多匝導線繞制，大功率電機的電機繞線機一般用較大截 面的絕緣扁銅條制成單元元件，嵌入電樞鐵芯的槽內。線圈（元 件）按一定規律聯接起來，每個線圈的兩端分別接到兩個換向片 上。聯線規律將在第5章中討論。繞組線匝之間、線圈（元件） 與鐵芯之間都應良好絕緣。嵌線后，槽口用竹或膠木槽楔固定， 外層繞組端部用無緯玻璃絲帶綁扎，以防電機運轉過程中甩出電 樞繞組。圖中是一個槽子的橫截面示意圖和一個線圈（元 件）圖。
(3)繞線機的換向器
它的作用就是使電流“換向”。對電動機而言，它使外部的直 流電及時改變方向在電樞繞組內部轉換為交流；對發電機而言，它 把電樞繞組中所發的交流電動勢轉換為電刷間的直流電動勢。換向 器的結構如圖2-15所示，許多銅片（即換向片）壓緊在一起，銅 片之間用云母片隔開，整個換向片組用V形鋼環及螺母固定在鋼 套上，安裝在電樞的一端。小型直流電機中常用塑料換向器。

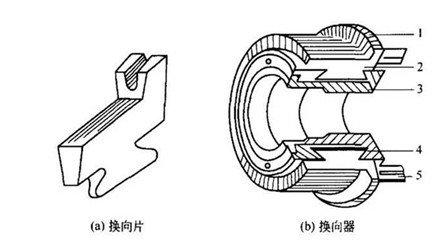

換向片及金屬套筒式換向器結構 1~換向片；2—片間云母片；3_V形套筒；
4—V形云母環；5—聯接片（升高片）
