自動繞線機，相比普通的繞線機，優點很多，不論是從計數范圍，計數精度，操作性能上，都有非常多的優點，下面我們給大家簡單敘述一下：
繞線計數范圍：1〜1023圈
100〜102300圈（100圈遞增）
繞線速度：100〜2000轉/分（連續可調）
最高計數速度：60000次/分
計數精度：誤差<1圈
排線間距：1~10毫米（連續可調〉
跳檔間距：1.5、3、4.5、6, 7.5 五檔（可任選）
不等匝線圈檔數：5檔
起動快慢：可任意調節
另外，在繞線機面板上裝有“急�！遍_(kāi)關，在特殊需要的情況下可以立即停車，重新“起動”后，圈數仍能累計上去，如有特殊需要，排線、跳檔也可以采用手動。
數控自動繞線機由計數調速和機電控制兩大部分構成。

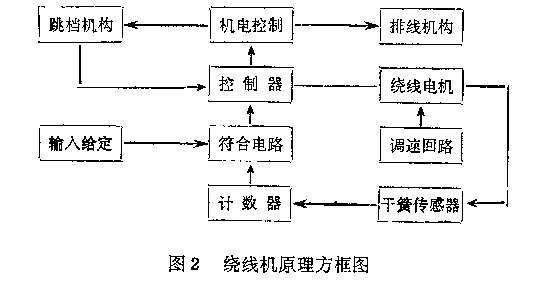

數控自動繞線機的簡易數控系統原理見下圖。
計數調速部分主要由控制器、繞線電機、調速電路、干簧傳感器、計數器、符合電路和輸入給定等幾部分組成。機電控制部分由機電控制、排線機構和跳檔機構組成。
自動繞線機各部分工作原理簡述如下：
計數調速部分主要采用可控硅調速來控制繞線機的電機，再將繞線電機的圈數信號，通過干簧傳感器，送到二進制加法計數器。當計數器圈數與輸入給定圈數一致時，由符合電路把信號送到控制器，去控制機電回路。
機電控制部分則是由各種繼電器、微動開關等通過電器傳動，對排線機構、跳檔機構進行控制，從而完成自動排線和自動跳檔任務。
后面我們會再細細講述自動繞線機各個系統的原理，請大家關注。
