本文以編碼器、單片機、步進電機為主要部件,設計了一種能自動調速的繞線機,該繞線機結構簡單、造價低、可靠性好,可應用于紡織、電氣等行業。系統的設計包括幾個方面的內容:①系統的總體設計;②主要元器件的選擇和系統電路的連接;③系統程序的編寫。

1自動調速繞線機總體設計及工作原理

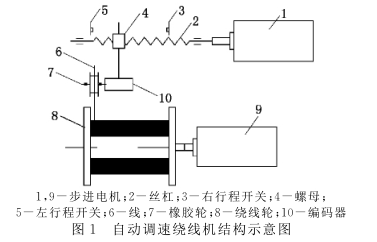

圖1為自動調速繞線機結構示意圖。

繞線機系統由移線子系統和調速子系統組成。移線系統由步進電機1、絲杠2、右行程開關開關3、螺母4、左行程開關5組成,步進電機1的主軸和絲杠2的軸連接在一起,螺母4安裝在絲杠2上,螺母4上安裝有編碼器10,編碼器10的轉軸上安裝有橡膠輪7,線6壓在橡膠輪7上,左行程開關5和右行程開關3分別安裝在螺母4的兩側。移線系統的步進電機1可帶動絲杠2轉動,絲杠2可帶動螺母4移動,螺母4可帶動編碼器10和橡膠輪7移動,當螺母4觸動行程開關5,單片機控制步進電機1反向旋轉,當螺母4觸動行程開關3,單片機會控制步進電機1反向旋轉。移線子系統可完成線6的橫向移動,使線6均勻地纏繞著繞線輪8上。調速系統由橡膠輪7、繞線輪8、步進電機9、編碼器10等主要部分組成,調速系統的步進電機9帶動繞線輪8旋轉時,線6可繞在繞線輪8上,同時線6可帶動橡膠輪7轉動,線6的線速度可通過編碼器10輸出的脈沖獲得。有些行業里輸入的線6線速度是恒定的,如步進電機9轉速不變,繞線輪8隨著纏繞的線的增加繞線的半徑會逐漸增大,線6的線速度會逐漸增大,這會造成無法正常繞線,為了保證正常繞線,必須實時調整步進電機9的轉速。本文采取以下方法解決線6的線速度恒定問題,絕對值編碼器10輸出的脈沖輸送給單片機,單片機定時采集絕對值編碼器10送來的脈沖數目,并和設計的值進行比較,當輸入值大于設定值時,單片機控制輸出脈沖數目,降低繞線輪8的轉速,維持線6的線速度恒定。

2主要元器件的選擇和系統電路的連接

2.1主要元器件的選擇

絕對值編碼器選用歐姆龍E6A2-CS3E,每轉10個脈沖輸出,供電電壓5V,脈沖輸出端可直連單片機接口。單片機選用STC89C52RC,它是STC公司生產的一種低功耗、高性能CMOS8位微控制器,8kBFlash,512B的RAM,32位I/O口線,看門狗定時器,內置4kBEEPROM,MAX810復位電路,3個16位定時器/計數器,4個外部中斷,一個7向量4級中斷結構(兼容傳統51的5向量2級中斷結構),全雙工串行口。選用TB6600型號步進電機驅動器,輸入直流電壓9V~42V,有過流、過壓、欠壓、短路等保護。步進電機選用57BYG250B,輸出力矩1.2Nm,二相四根引出線。

2.2系統的電路連接

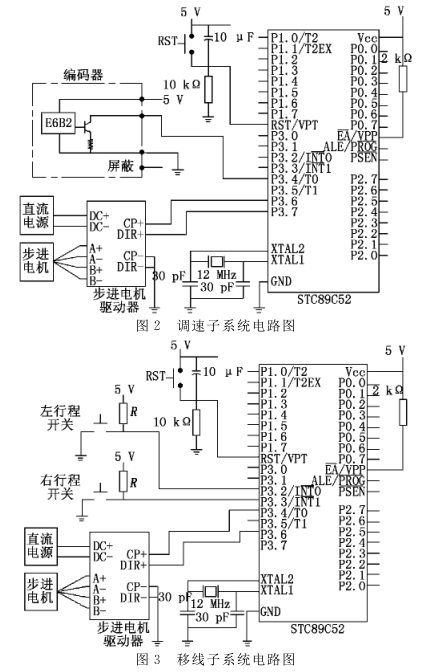

調速子系統和移線子系統的電路圖分別如圖2、圖3所示。

3系統軟件設計

3.1控制系統流程

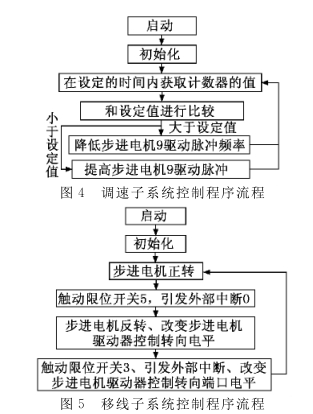

系統軟件分為兩部分,調速子系統控制程序和移線子系統控制程序。調速子系統控制程序流程如圖4所示,移線子系統控制程序流程如圖5所示。

關于繞線機程序代碼的編輯，請下載附件

本文完成了一種能自動調速的繞線機設計,包括了移線子系統和調速子系統的機械部分的原理性設計、移線子系統和調速子系統的控制系統設計,完成了主要部件的選型、電路的搭接、控制程序的編寫。這種能自動調速的繞線機為解決繞線機繞線問題提出了一個新的解決方案,有很強的實用性和推廣價值。
