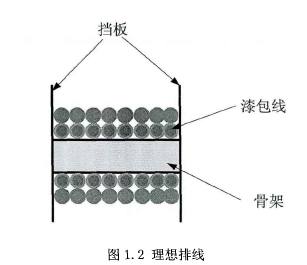

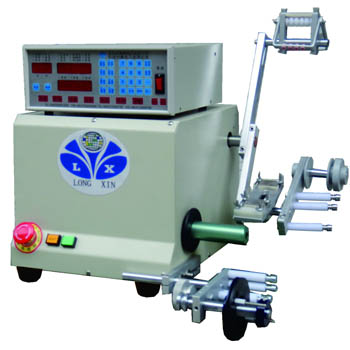

隨著計算機技術和機械設計技術的發展，目前全自動繞線機的機械精度和控制系統算法都取得了很大的進步，并已成為國民經濟發展的重要組成部分。機械精度的提高主要通過優質精密耐磨的材料，研制出機械精度較高的繞線機;而繞線精度卻主要依賴于采用的控制系統和控制算法�？v觀繞線機行業，目前基本都是根據企業定制的PLC工業控制方法實現繞線。但是在繞制粗線徑漆包線線圈時，并不會出現如圖1. 2所示的理想排線情況。
而是在骨架邊緣處出現跳線和疊線等的問題，每層線圈并非剛好壓在下層線圈上，究其原因有主要有以下幾點:
(1)漆包線之間具有相互擠壓的作用力，因此，在排線過程中，漆包線之間會發生相對的位移;
(2)隨著主軸的轉動，漆包線受到的張力也是不斷改變的;
(3)隨著線圈層數的增加，同層線圈漆包線之間以及不同線圈層漆包線之間的作用力也會發生變化;
(4)排線并不是剛好滿足整數圈;
(5)主軸轉動過程由于機械振動，會發生相對的應力和應變。

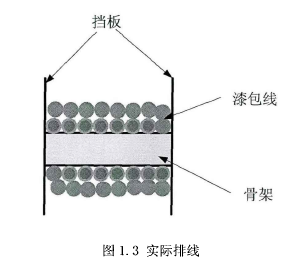

因此會出現如圖1. 3所示的實際排線情況。
假設漆包線徑為1mm，線圈骨架寬度為30mm，總共繞制圈數為300圈，那么根據傳統的繞線方法，很容易得出:每層排線圈數二30mm/1mm=30圈，總共繞制10層。但是從圖1. 3可以發現，漆包線并不是平行于骨架邊緣排線，而是有一定的傾斜角度，假設傾斜角度剛好能跳過一格線圈，那么第一層排線9格后，漆包線已到達骨架邊緣，于是再繞制一格時，下層線圈就會被擠壓，出現跳線的可能，于是采用傳統的繞線機來回按整數圈排線，并且每層都以相同的速度和圈數來排線就會出現跳線和疊線的問題。
針對上述的問題，主要有以下的研究:有的在骨架邊緣處增設傳感器，動態的跟蹤排線過程，準確的定位排線位置，并與主控設備通信，改變排線的策略，達到提高排線的目的，目前主流的繞線機廠商都是采用這種繞線方式，有的通過安裝視頻監控，捕捉繞線的實際位置，反饋給主控系統，動態的改變排線方式。這些方法的實現都比較的復雜，而且成本相對較高。因此，本文提出了內嵌PLC的數控指令的方式實現非線性算法，即線圈繞制過程中可以實現非整數圈繞線，而且每次繞制的速度都可動態設定，通過數控指令的組合來實現繞線的功能，提高繞線的精度和速度。
