1、全自動繞線機伺服系統工作原理

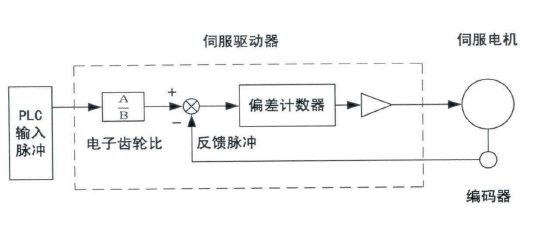

伺服驅動器作為全自動繞線機的驅動控制部件，與伺服電機組成一個完整的閉環伺服系統，如下圖所示。伺服驅動器利用編碼線反饋全自動繞線機的脈沖數，并與設定的數目進行比較，利用兩者的偏差校正伺服電機的位置，提高了伺服電機定位的精度。同時伺服驅動器能夠接收PLC的輸入脈沖，并將該脈沖處理后輸出給全自動繞線機，從而實現了PLC對全自動繞線機的控制。
2、伺服系統的性能介紹
考慮到系統對于全自動繞線機功率和精度的要求，龍鑫電子的系統排線機構選擇日本優質的伺服電機，伺服驅動器選擇一與之配套的日本進口產品。
MR-J2S-20A的基本規格及性能：輸入電壓為三相AC200V~230V或牟.相
AC230V輸入頻率為50~60Hz;適用于0.2KW的伺服電機；位置信號的3種輸入方式分別為脈沖+方向、正轉脈沖串+反轉脈沖串和相位差為90度的A/B相脈沖串;編碼器分辨率為131072p/r。
龍鑫電子的全自動繞線機的技術參數:額定輸出功率為0.2KW;:額定輸出轉矩0.64NNm ,最大輸出轉矩1.9Nm:觸}L轉速為3000r/min。
