變壓器繞線機的調節方法以及工作原理

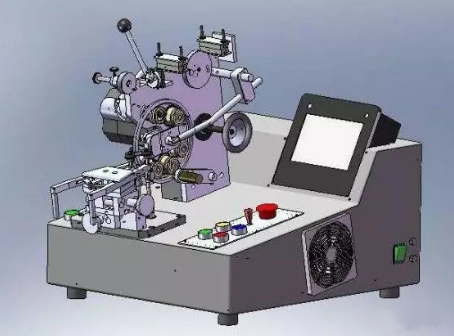

變壓器繞線機是用來繞制變壓器線圈的專用設備，在變壓器線圈的繞制過程中，我們通常會按變壓器電壓等級或容量來劃分繞線設備，有繞制配電變壓器高、低壓線圈的自動排線繞線機和箔式線圈繞制機;有繞制大型電力變壓器線圈的立式繞線機和臥式繞線機。在使用的時候，我們需要先調試好，不同種類的變壓器繞線機有不同的調法。龍鑫電子為您介紹一下變壓器繞線機的調節方法以及工作原理。
變壓器繞線機安全操作規程
1.繞線設備及用具
繞線機和固定線盤的架子。 與產品相應的繞線模具和檔板。 剪刀，扳手，尖嘴鉗，木榔頭等工具。 相應的圖紙文件。
2.材料
符合圖紙要求的雙玻璃絲包線或則漆包線。 骨架板、絕緣薄膜紙、通風條、白紗帶、玻璃絲布帶、絕緣導管、透明粘膠帶。
3.繞制過程
按圖紙要求準備好的繞線模具，線，絕緣薄膜紙及通風條等材料。對繞線機進行使 用前檢查：正轉，反轉等是否正常。如有疑問(特別是線的規格)應及時向生產部負 責人報告，請生產部進行確認。線圈分為線圈和雙線圈，繞制方法區別較大，應分別按下述方法進行：
變壓器繞線機的繞制方法和操作步驟
分別裝好模具，檔板，骨架板，用扳手緊牢。用與模具長度一致的絕緣薄膜紙?jiān)诠?架板外緊包扎3圈。用透明粘膠帶粘住使其不會松開。線頭穿過檔板并按要求預 留線頭的長度，穿與線規相適應的絕緣導管，導管一定要穿過檔板，并保證在繞線 模具上能繞半圈以上，確保導管不會從線圈中滑出。導管在檔板外的長度應不少于 60mm。
有抽頭的線圈應按圖紙順序要求進行抽頭，并按順序排列抽頭，特別要注意匝數應 準確;導管將抽頭的兩根線導在一起，并直接導到抽頭的根部，檔板留出 60mm 上的導管，抽頭線外留長度按要求預留。為了保證線頭折線處不造成匝間短路，應在折線位置包扎兩層玻璃絲布帶或聚脂絕緣膜。
如果圖紙要求抽頭位置要更換線規，抽頭引出線的大線應長于小線，并注意線規尺 寸應與圖紙相符。如在繞制過成中有接頭出現，在 8mm 內均作為外接式，并在檔 板外80mm處剪齊。
通風條應墊于線圈的四個角上。墊上通風條，繞上幾匝后用木榔頭分別在線圈的每 四個角的兩邊敲打，使通風條不會滑動，而后繼續繞線。在繞制次級線圈(偶合線圈)時，先繞初級線，初級線繞完后先整平再用聚脂絕緣膜包扎三層半并用透明膠 帶紙粘住接縫處，用通風條將四周墊起來在繞次級線，使初級線與次級線之間在電氣上得到隔離。
兩種線最近的距離不小于3.5mm才能認為繞線加工合格。 線圈在繞制最后幾匝時，應放扎帶(白紗帶或?qū)Ч?，便于將線尾扎緊，扎帶應在兩 個位置分別扎緊。線尾應與線頭用一樣的方法導上絕緣導管。線圈繞完后進行平整 再取下線圈脫模，剪掉扎帶多余的頭，將線圈放置指定位置。存放位置應防潮，放塵。
變壓器繞線機雙線圈的繞制方法和步驟
組盤式線圈有兩盤以上的線圈，兩盤線圈是串聯連接，這種線圈應先計算好線圈需 要用線的總長度，將線從盤上取下剪斷。
裝上檔板和模具，開使繞第一盤，繞完后將線圈取下，在四個角位置處匝緊，再將線圈反方向裝在繞線機上，開始繞第二盤，同樣的方法可繞第三盤。三盤以上的線 圈一般是分為兩組分別繞制，繞好后串聯在一起合并為一組線圈。線圈繞好后剪掉 扎線多余的頭子，平整后存放于指定位置。
