臥式繞線機是大型電力變壓器、電抗器線圈繞制的專用設備，是集自動放線、自動繞線及恒壓力整形（軸向和輻向）于一體的自動化生產設備。設備的控制核心采用高性能PLC，設備上集成了多臺電動機，包括主軸電動機、軸向壓緊電動機和輻向壓緊電動機等，為了保證精度，這些自動繞線機一般都采用變頻控制或者是伺服控制。

但是傳統繞線機的PLC與變頻器（含伺服驅動器）間采用直接線纜連接方式，傳送4～20 mA模擬量信號或DC24 V等開關量信號，并以此監控變頻器（含伺服驅動器），會存在以下弊端。

1）線纜太多，可靠性不易保證。

2）信息集成能力不強。

3）僅靠I/O接線方式獲取的信息量有限，大量的數據如設備參數、故障及故障記錄等數據很難得到。

為解決這些問題，研發了采用Profibus總線通信的變壓器繞線機。其中主軸電動機采用交流變頻速度控制；軸向壓緊電動機采用交流變頻轉矩控制；輻向壓緊電動機采用交流伺服控制。設備核心控制器采用PLC。

將現場總線技術應用到此大型數控臥式繞線機上，即采用Profibus總線，將A700變頻器、ACS800變頻器和LXM05B伺服與PLC組成Profibus網絡，很好地解決了上述問題。

Profibus簡介

Profibus由三個兼容部分組成，即Profibus－DP（DecentralizedPeriphery）、Profibus－PA（Process Automation）和Profibus－FMS（Field busMessage Specification ）。

1）Profibus－DP。是一種高速低成本通信，用于設備級控制系統與分散式I/O的通信。使用Profibus－DP可取代DC24  V或4～20  mA信號傳輸。

2）Profibus－PA。專為過程自動化設計，可使傳感器和執行機構聯在一根總線上，并有本征安全規范。

3）Profibus－FMS。用于車間級監控網絡，是一個令牌結構，實時多主網絡。

Profibus是一種用于工廠自動化車間級監控和現場設備層數據通信與控制的現場總線技術，可實現現場設備層到車間級監控的分散式數字控制和現場通信，從而為實現工廠綜合自動化和現場設備智能化提供了可行的解決方案。

與其他現場總線系統相比，Profibus的最大優點在于具有穩定的國際標準EN50170作保證，并經實際應用驗證具有普遍性。市場調查確認，在德國和歐洲市場中Profibus占開放性工業現場總線系統的市場超過40％。

大型數控臥繞中的Profibus網絡

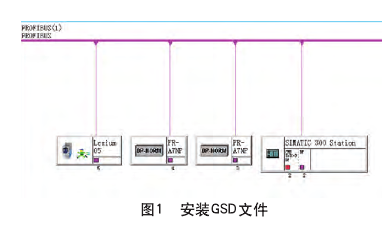

大型數控臥繞中的Profibus網絡采用Profibus－DP方式，包括如圖1所示的以下設備。

（1）PLC 1臺，型號為313C－2DP，作為MASTER，總線地址為2。

（2）A700變頻器 1臺，作為SLAVE，帶FR－A7NP模塊，總線地址為3。

（3）ACS800變頻器 1臺，作為SLAVE，帶RPBA－01模塊，總線地址為4。

（4）LXM05B伺服驅動系統1臺，作為SLAVE，總線地址為5。

PLC中Profibus通信的程序?qū)崿F(xiàn)方法

1．硬件組態

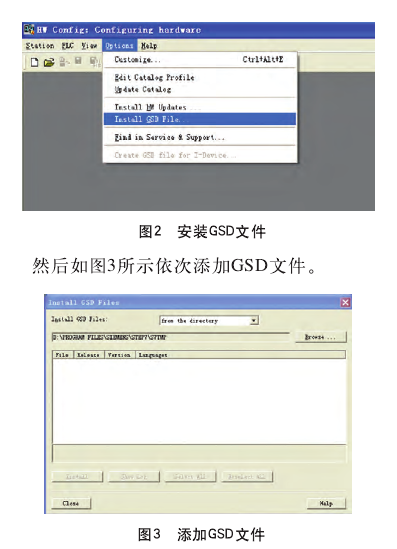

首先需要安裝A700變頻器、ACS800變頻器及

LXM05B伺服這些設備的GSD文件，如圖2所示。

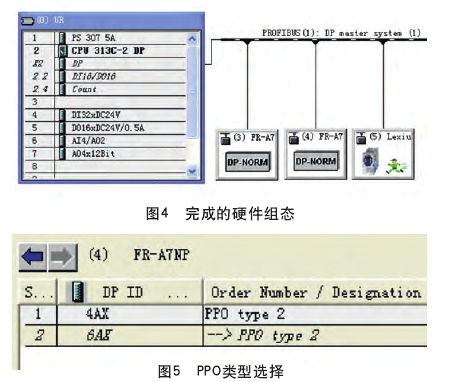

最后依次完成A700變頻器、ACS800變頻器以及LXM05B伺服的硬件組態，如圖4所示。定義硬件組態時根據實際需要選擇PPO類型，本大型數控臥式繞線機中選擇的是PPO2，如圖5所示。

2．軟件編程

需要注意以下幾點。

1）為每個SLAVE設備創建一個DB塊，存儲需要通信的參數。

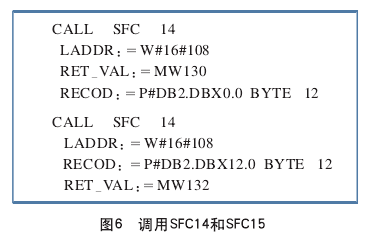

2）為每個SLAVE設備創建一個FC塊，并在其中調用SFC14和SFC15，如圖6所示。

3．變頻器和伺服驅動器的參數設定在完成PLC程序的硬件組態、軟件編程和通信電纜連接后，需要對變頻器和伺服驅動器進行參數設定，包括通信地址、波特率及操作模式等。如果通信異常，則變頻器和伺服驅動器面板上的通信指示燈會有提示。

通過在大型數控繞線機上應用Profibus網絡，省去了PLC與變頻器和伺服驅動器間的大量I/O線纜，同時整個電控系統的可靠性也得到了保證。縮短了調試周期，減輕了設備的后期維護工作。
