繞線機的控制系統的硬件設計是一個控制系統能否正常、高效、穩定運行的基礎,決定了繞線機的后續軟件設計。

1、 PLC控制系統的設計流程

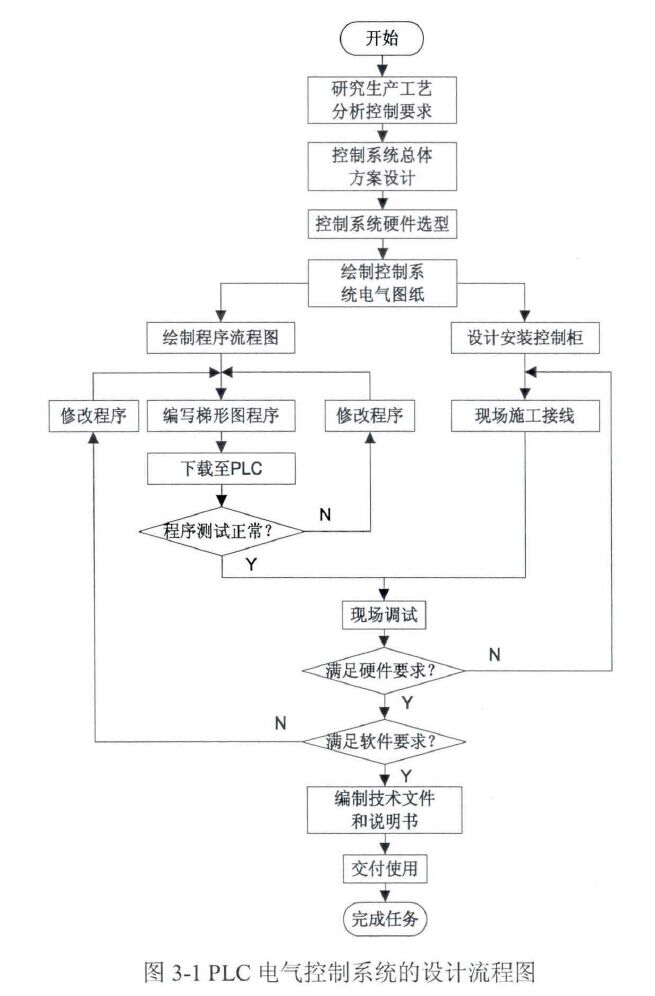

采用PLC作為主控制器的電氣控制系統設計流程如圖3-1所示。

2、控制系統總體方案設計

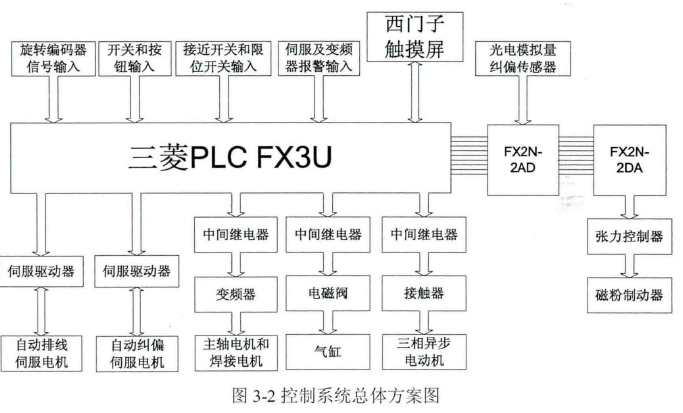

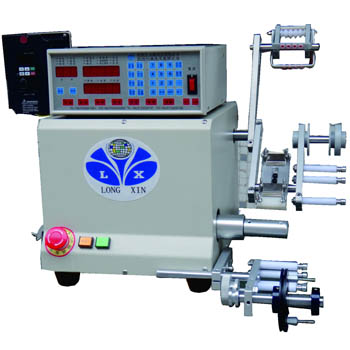

龍?chǎng)坞娮拥淖儔浩鹘M合式繞線機采用PLC作為主控制器,采集來自生產設備的各種輸入信號并進行分析處理,利用觸摸屏設置相應生產工藝參數、監控生產過程,并且觸摸屏上能夠顯示報警信息,便于操作工人及時處理報警事件。收卷主機的軸上裝有高精度的旋轉編碼器,用于檢測主軸的旋轉角度和轉速,檢測信號輸入到PLC中,用于控制排線伺服的移動和主軸的啟停。對于繞線部分,將繞線主軸與排線伺服機構在機械上進行解耦,對兩者分別進行驅動,并組成一個隨動系統,即排線伺服部分作為從動機構,跟隨繞線主軸的轉動而移動相應的距離。對于繞箔部分,張力由磁粉制動器產生,并考慮到開卷處箔料半徑的變化因素,組成張力開環控制系統,基本保證了張力的恒定;糾偏方面,采用光電模擬量糾偏傳感器檢測箱料的位置信號并輸入到PLC中,PLC控制糾偏伺服機構完成對箱料的糾偏,控制系統總體方案如圖3-2所示。

3、控制系統主控設備簡介

3.1主控制器FX3U

PLC的主要性能指標有程序存儲容量、輸入輸出點數、輸入輸出信號類型、高速計數功能、脈沖輸出功能、運算指令、可擴展能力等。日本三菱公司的PLC控制性能穩定可靠,性價比較高。三菱PLC FX3U的性能分析如下:

(1)電源規格:AC100V~240V,       50/60HZ 或 DC24V;

(2)輸入輸出點數:本地點數最大為256點;

(3)指令執行時間:基木指令0.065μs,應用指令0.642μs;

(4)高速計數:6點最高100KHz單相計數和2點最高50KHZ雙相計數;

(5)高速脈沖輸出功能:3軸最高100KHz的高速輸出;

(6)程序存儲容量:64000步;

(7)支持浮點型數據的運算,支持PID指令;

(8)擴展能力:可以擴展FX0N、FX2N和FX3U的擴展件。

選擇PLC類型時還應注意其輸出信號的形式,PLC的輸出形式一共有三種:

繼電器輸出、晶閘管輸出和晶體管輸出。繼電器輸出型一般用于輸出動作不頻繁的場合,既可以驅動直流負載,也可以驅動交流負載;晶體管輸出型為直流開關量輸出,響應速度快;晶閘管輸出型一般用于驅動交流負載。
