環型變壓器與E形變壓器相比,環形變壓器有漏磁小、效率高、聲噪聲小、重量輕、體積小、外形設計上有一定靈活性等優點,其中最突出的要算是重量輕(約可做到E形的50～70%)。但它的弱點也不應忽視:它存在E形變壓器基本沒有的沖擊電流(形成對供電電網的危害),安裝上不及E形方便,線包露在外面遇意外跌落容易受損及成本稍高等。

下面為大家介紹環形變壓器線包繞制過程及重點

1、線包繞制

環形變壓器線包繞制工藝在生產線上有半自動繞線機和自動繞線機二種繞制方法。半自動繞線機一般可以兩人配合操作,將漆包線逐股繞在已作絕緣包扎的環形鐵心上。為使繞線整齊規矩,也有事先將壓有`嵌線槽的塑料膜片夾墊在鐵心上再行繞線的。半自動繞線機的長處是人工能主動適應不同線徑的漆包線,缺點是線包較松、體積稍大。

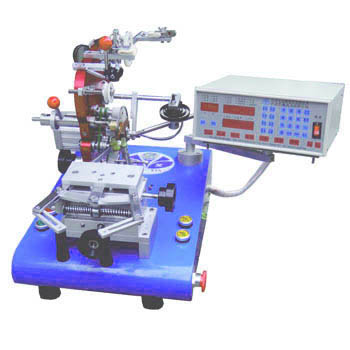

環形繞線機的工作過程是:繞線機上有一個具有開口銷的蓄線輪(又稱環形線梭),取下開口銷將鐵心從開口處套入并使鐵心內環中心對準蓄線輪輪周,封閉開口銷對蓄線輪適量蓄線,再用已蓄的線對鐵心繞線。在蓄線輪運轉繞線的同時,由傳動機構再驅動鐵心慢速轉動,這樣漆包線就一圈圈均勻的繞在鐵心上。在蓄線和繞線過程中,蓄線輪始終穿過鐵心內環高速運轉,當繞線完畢,把蓄線輪上剩余的線去掉,打開開口銷取出鐵心,即完成線包的繞制。

因為蓄線輪線槽的尺寸不同限制等因素,一種繞線機所能繞制的漆包線線徑常被規定為一定范圍。例如龍鑫電子的環形繞線機適應線徑最小為0.4mm,最大為10mm。通常對于以降壓輸出的隔離變壓器,機繞中次級往往以多股并繞方式構成,這樣能彌補初次級因線徑懸殊而使繞線機對線徑的不適應。自動繞線機繞制時能在繞線機上調節繞制線包的松緊度和排線的稀密度。

2、絕緣包扎

鐵心絕緣—內外側面用與鐵心等高的帶狀絕緣紙圍滿一周,兩端面墊入與端面形狀相同但稍大一點的環狀絕緣紙,要求與帶狀紙間適當重合,再用窄條絕緣帶從頭至尾穿心纏繞整環。上述包扎使用材料及材料厚度均視不同產品的絕緣等級區別而異。

初次級間絕緣---包扎方式與鐵心絕緣相同,區別在于絕緣要求更高,材料的層數或厚度增加。對于220V供電的隔離變壓器,初次級迭繞方式其絕緣包扎應不少于3個獨立層。
