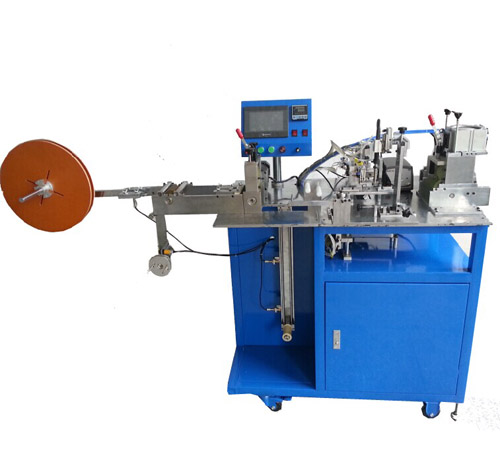

繞線機是工業生產中的重要的設備，繞線機所繞制的產品是經常變化的，會經常根據繞線的匝數和線徑來調整繞線機的參數。龍鑫電子從事自動繞線機，全自動繞線機的研發已經具有豐富的經驗，從最初的PLC控制到現在的單片機，我們提出用PS/2接口的數字鍵盤來實現參數的設置。
PS/2接口的數字鍵盤采用的通訊協議方便可靠，用計算機的PS/2接口數字小鍵盤來作為輸入的設定，是一種十分方便和廉價的方法，可以方便地修改單片機的各種參數。

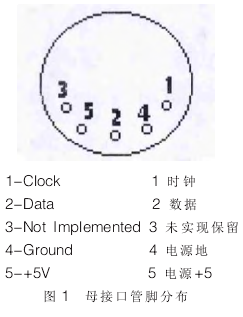

1、PS/2鍵盤介紹
上電后，PS/2接口小鍵盤上電自檢通過發出信號OxAA或者發出自檢錯誤信號OxFC、單片機接收為OxAA，進入下一步，否則，進行出錯誤處理、關掉鍵盤的LED指示燈，單片機發送OxED信號，然后接收鍵盤回應給單片機的OxFA信號，接著發送0x00并接收單片機發送的OxFA應答信號、設置機打延時和速讀發送OxF6，接收OxFA應答、檢查小鍵盤LED指示燈，發送OxED，接收OxFA，發送0x07開LED指示燈，接收OxFA,發送0x00關LED指示燈，接收接收應答信號OxFA。
2 PS/2鍵盤通訊原理
PS/2接口鍵盤與主機采用雙向通信方式，鍵盤可以向主機發送數據，主機也可以發送命令給鍵盤。主機具有最高優先權。通信協議是標準的串行異步通信格式，1位起始位，8位數據位LSB在先，1位奇校驗位，1位停i1位，若為主機發送狀態，則還有一位應答位ACK、數據格式如圖2所示。
主機同鍵盤進行通信時，無論發送還是接收數據，都要依賴于鍵盤發送的時鐘脈沖，每次數據傳輸發送11個時鐘脈沖，時鐘頻率為10～16.7kHz，通過判斷時鐘脈沖的上升沿和下降沿，逐位發送或讀取數據位。當數據線DATA和時鐘線CLK同時為高電平時，鍵盤可以發數據給主機、CLK可用作清除發送線、如果主機將CLK拉為低電平，則禁止鍵盤發送數據，變成將需要發送的數據放到了發送緩存區中，直到CLK變?yōu)楦唠娖讲砰_始發送數據。如果主機將DATA拉低，則當鍵盤檢測到這一變化時，接收來自主機的命令2、概括如圖3所示。

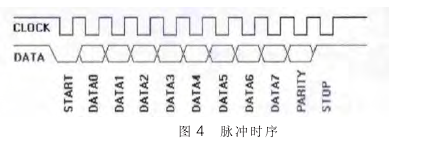

當鍵盤發送數據時，鍵盤先將DATA拉低，通知主機準備接收數據。鍵盤在CLK為高電平時接收數據主機在CLK為低電平時讀取數據。發送數據的時鐘信號由鍵盤產生、時序如圖4所示。
為了避免在同一時刻發送數據，應將CLK拉低大約100μs以上，以禁止鍵盤發送數據、然后主機將數據線DATA拉低，發送起始位，并釋放CLK高電平，由鍵盤接管CLK，以產生時鐘信號、主機在此同步時鐘信號下發送數據、鍵盤接收數據是從檢測到DATA變低開始，然后在CLK為高電平時讀取數據，這與鍵盤發送數據時的情形相反。當主機發送完校驗位后，釋放數據線DATA停止位。隨后，鍵盤將DATA置成低電平，作為收到數據的應答信號ACK，并產生一個周期的時鐘脈沖、如果在第11個脈沖后，主機未釋放DATA,鍵盤將繼續發送時鐘信號到DATA空閑。
鍵盤等待發送數據時它首先檢查時鐘以確認它是否是高電平狀態，如果小是，那么是主機抑制了通訊設備，必須緩沖任何要發的數據直到重新獲得總線的控制權。鍵盤有16字節的緩沖區，而緩沖區僅存儲最后一個要發送的數據包如果時鐘線是局電平設備就可以開始傳送數據。
3軟件流程圖和主要程序

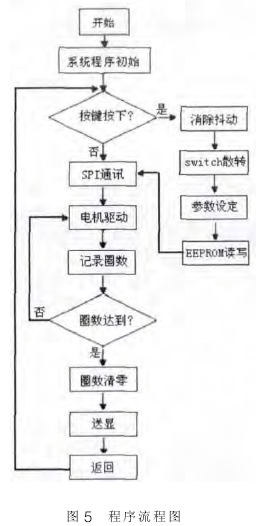

程序流程圖各個模塊的作用，系統初始化:系統程序所應用到的寄存器進行參數初始化設定，防止寄存器小確定的參數對程序運行造成影響、按鍵模塊:利用中斷消抖而節省消抖所占用的時間，且按鍵的執行使用Switch語句進行散轉，達到多個參數的設定、EEPROM的讀寫:將己設定號的參數就行保存，重新上電可以讀出己設定好的參數，防止參數的去失、SPI通訊:讓鍵盤和控制芯片進行通訊、電機驅動:使用四線兩相步進電機控制，程序編寫拉局或拉低電平形成脈沖。
應用C語言進行程序編寫，根據寄存器在程序中的使用范圍，定義全局變量和局部變量，合理定義變量節省內存的空間。程序中按鍵的執行使用Switch語句，編寫出的程序?qū)哟畏置�、簡單明朗。EEPROM的讀寫保證參數的小會去失，SPI通訊的應用為控制芯片和PS/2接口鍵盤搭建了一條數據通道。最后送顯模塊，使用數碼管，程序編寫難度低，并起到人機界面交流的作用。
4結束語
繞線機所繞制的產品是經常變化的，因此，要根據繞線的匝數和線徑經常來調整繞線機的參數，利用PS/2接II鍵盤實現參數的設置，采用SPI的通訊占用的I/O少，通訊協議可靠簡單，且PS/2接口小鍵盤在市場己經普及，因此模塊的維護和更換十分方便，價格低廉。使用該PS/2就接II鍵盤修改參數簡單，并在生產過程中也提高可效益。
