可編程控制器（ProgrammableLogic Controller，PLC）在工業控制自動化以及數字化控制技術領域，得到了廣泛普及與應用。世界上已生產出300多種PLC工業產品。PLC系列產品在世界范圍內已普遍使用在各行各業，深入到人們生活的各個角落，與人們日常生活息息相關。
1 六軸帶絞線自動繞線機的功能及特點
自動繞線機是生產彩色電視機和顯示器用水平、垂直偏轉線圈的專用設備。自動繞線機是可自動控制，并用觸摸屏顯示各種控制信息。當今彩色的偏轉線圈正朝著高精細、大型化、廣角度方向發展。自動繞線機的電氣控制系統也由原來的繼電器系統控制向數字控制系統這方面轉移。我公司現有的自動繞線機和全自動繞線機電氣控制系統全是由當前比較先進的PLC系統構成（主要有日本產歐姆龍、三菱；韓國產三星、LG系統）。
PLC系統自動繞線機是一種4軸數控模具回轉式繞線機，它由三個位置控制軸（x\y\z）和一個主旋轉軸組成。它使用PLC系統作為中央控制系統，使用交流電伺服電機驅動模具旋轉。整個繞線過程由數字控制系統控制，并同步旋轉，在高速旋轉過程中可以根據工藝要求設置不同的繞線圈數和模具旋轉角度并同時控制模具上的氣缸動作打出銷釘�？刂撇糠植捎肞LC，并配以人機對話界面（觸摸屏）進行程序參數修改、設定，以及實時運行狀態監控顯示。三軸方向及主軸均為全數字交流伺服系統，（x\y\z）伺服電機通過連軸器帶動滾珠絲杠動作，以移動配有直線導軌的工作臺面。其工作特點定位準確，移動速度快。自動繞線機是通過觸摸屏來設置各軸運轉參數，并在程序中設定它的啟動停止。各軸均在絲杠兩端設置極限傳感器和位置原點傳感器。在PLC程序中均設有動作異常檢測點，當設備出現異常情況時，可通過觸摸屏顯示報警信息。

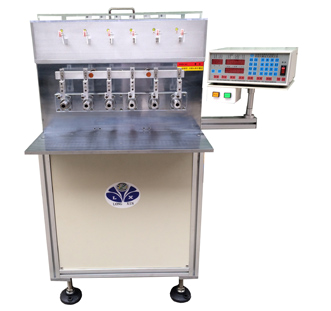

龍鑫電子六軸帶絞線自動繞線機的規格參數：
主軸數：6
主軸速度：8000RPM
控制方式：CNC數位變頻控制器
功率：900W
主軸夾具裝配內孔：Φ12mm
線徑范圍：Φ0.03-0.4mm（張力器工作范圍根據線徑而定）
繞線幅寬：100mm
排線幅寬：140mm
絞線長度：250mm
絞線速度：3000RPM
絞線線徑：Φ0.03-0.1mm
工作氣壓：4-6kgf/ c㎡
工作電壓：220VAC
設備尺寸：L/9000*W/900*H/1200mm
設備重量：150kg 。

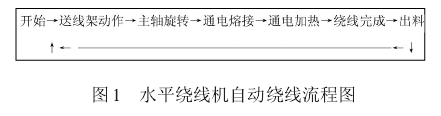

為了便于調試和檢修，設備的各項操作均設有手動功能，如手動各軸快慢、主軸高低速旋轉、手動各個氣缸動作等。這種自動繞線機均采用半閉環控制設計，只要選件、裝配、程序編制及操作合理，其穩定性和各項設備精度均能滿足使用要求。自動繞線機自動繞線流程圖，如圖1所示。
2、自動繞線機PLC系統構成
可編程控制器（PLC）分為固定式和組合式（模塊式）兩種。我公司目前現有的自動繞線機PLC系統均采用模塊式組合結構，便于擴展其使用功能，維護保養方便。自動繞線機模塊式組合結構主要包括有一塊CPU模塊、一塊供電模塊、幾塊I/O（輸入/輸出）信號模塊（可根據需要選�。�，還有與其配套的安裝機架。將這些模塊根據生產的實際需要進行排列組合安裝，就構成了一個完整的自動繞線機控制系統。
3、 PLC系統在自動繞線機上的應用特點
（1）在實際生產過程中安全可靠，運行穩定，從未發生過電磁干擾現象。
（2）模塊功能配套齊全，具有多種實用功能，適用于各種偏轉線圈工藝生產。
（3）普同工程技術人員通過簡短時間，便可學習掌握編程方法及操作要領。
（4）在系統應用設計上，簡單方便，維護工作量小，便于進行下一步工藝改造。
