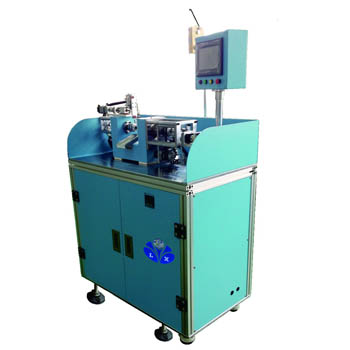

龍鑫電子研發的全自動繞線機已成功應用于生產廠家，且運行良好。繞線技術可靠，可取代傳統的手工繞制，具有產品一致性好，良品率高等優勢。我國現有手機，電話機，耳機生產企業上千家，那么音圈的使用量巨大，在未來的幾年里，使用自動繞線機工藝技術及設備已是大勢所趨。且隨著繞線機工藝技術的普及和發展，隨著產業規模的擴大，市場需求量及市場份額將呈逐年遞增趨勢。
龍鑫電子空心全自動繞線機控制系統包括如下特點：
1、核心控制系統
選定MP940作為核心控制器，Σ-Ⅱ系列100W，200W伺服電機作為執行電機的控制系統，實現了基本動作，但是此控制器為一軸半控制器，只能實現一個軸的精確控制，另外一個軸是根據主軸的運動進行跟隨運動，能夠?qū)崿F(xiàn)繞線功能，但是需要自己編制模擬量控制來實現排線軸電機回原點，由于該系統掃描時間等問題，模擬量控制排線軸電機回原點出現誤差，誤差超出精度允許范圍，需更換主要控制系統，通過實驗確定以MP2100為核心控制系統，Σ-Ⅱ系列100 W伺服電機作為排線電機，駿馬系列200 W伺服電機為主軸電機的控制系統。更換以后的系統成本有所增加，但是該運動控制器為8軸運動控制器，實現了對兩個伺服電機的精確控制。
(1) 主時序
TAIL1-TAIL2一繞線開始一繞線結束一HOOK氣缸ON，將線夾住，OFF WIRE挑線一繞線電機運動到終止角位置一guide氣缸將線拉至槽內，繞線電機運動到下料角位置一offwire第二次挑線一guaide退回，h, taill , tai12退回，UNLOAD下料，繞線電機回原點，排線電機回到初始位置為了消除絲杠來回運動產生的誤差，增加了排線電機回原點功能。根據該機的時序，既可滿足了避免漆包線的粘連，又消除了絲杠的誤差。
(2) 排線電機回原點
排線電機回原點由原有的NOT only改為NOT+C pulse，由電機內部的C脈沖來決定伺服電機的原點，提高速度也不會影響精度。為了提高效率，將排線電機回原點的速度提高了近10倍，打表試驗，無影響。
最初設計回原點的功能為檢測到原點傳感器，反向運動，檢測到C脈沖認為是原點，現增加當?shù)竭_原點時再運動到原點補償(即offset)位置，方便調試，也避免了第一個音圈廢棄的現象。
2、凸輪曲線

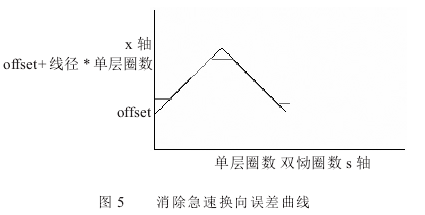

工藝曲線，為了讓絲杠走的更光滑，平滑，曲線如圖5所示，目的是消除急速換向引起的誤差。

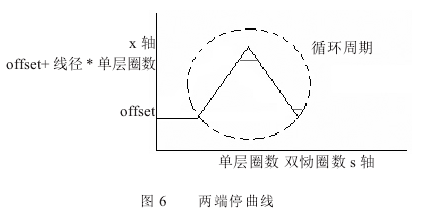

進行試驗，同時參照日本機進行了工藝與程序上的改動。具體改進為:為了使第一層漆包線緊密排列，需要排線電機延時一周運行。為了設備的穩定運行，繼續沿用以前在兩端停的方法。即凸輪曲線更改為如圖6所示。

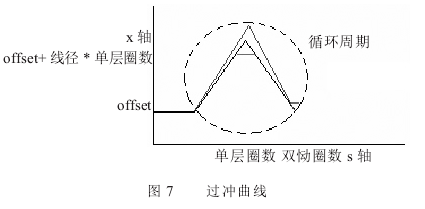

在生產過程中出現端面缺，通過多種方法實驗和分析，認為由于絲杠不能完全將漆包線拉到位，希望能夠?qū)崿F(xiàn)絲杠比線超前，強迫絲杠過沖，凸輪曲線如圖7。

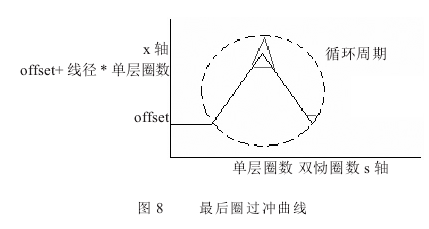

實際上就是增大了線徑，對音圈的繞制無明顯影響。只在最后一圈強制絲杠過沖，凸輪曲線如圖8所示。
這樣，電機急速急減速和換向、端面缺的問題沒有得到解決，還有些不穩定。

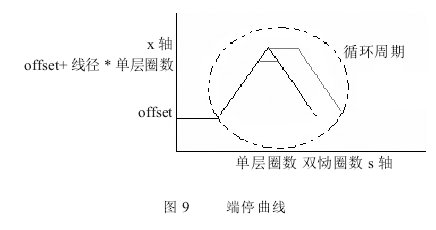

繞線的時候在端面多停一圈，使端面線盡可能繞滿，繞全。也就是每個周期比原有周期多繞一圈。凸輪曲線如圖9所示。
最終確定程序，凸輪曲線分開“full, half"，在half的時候，曲線為上圖9所示，full的時候為圖8所示。
