PLC在20世紀90年代就已形成微、小、中、大、巨型多種PLC系統。按照I/O（輸入/輸出）點數可分為：微型PLC 32 I/O；小型PLC 256 I/O；中型PLC 1024 I/O；大型PLC 4096 I/O；巨型PLC 8195 I/O。
1、自動繞線機PLC系統選型的幾點考慮
根據系統配置優化的基本原則，在設計自動繞線機控制系統時，在使用功能滿足要求的前提下，盡可能選擇運行可靠，使用維護簡便以及性能價格比最好的優化機型。通過類比法并結合我公司的實際情況，大致有以下三個廠家的產品及機型能夠滿足生產的實際需要：日本三菱公司的A系列；日本歐姆龍公司的C2000H系列；韓國LG公司的G系列。
通過查找日本三菱、歐姆龍，韓國LG公司相關PLC系統功能資料，同時再考慮到其結構形式、性能、容量、指令系統、編程方式、價格等各方面因素，再加上自動繞線機主要是對于開關信號量加以控制，并通過它加以控制繞線機的通電熔接控制箱，線圈加熱以及銷釘信號控制器，因此我們?cè)谠O(shè)計時最終選用了韓國 LG 公司的GM4系列產品。
韓國LG公司 GM4系列選用表：
CPU模塊：GM4⁃CPUA，1塊；
輸入模塊：G4I⁃D2BA，2塊；
輸出模塊：G4Q⁃D2BA，2塊；
電源模塊：GM4⁃PA1A，1塊；
通信模塊：G4L⁃CUEA，1塊；
機架模板：GM4⁃BO6M，1塊。
可根據韓國LG公司的可編程控制器應用指南，利用多種程序設計語言。將多種程序組合使用，已達到連接方便，操作簡單，易于掌握等特點。
2、自動繞線機PLC系統應用需要關注的問題

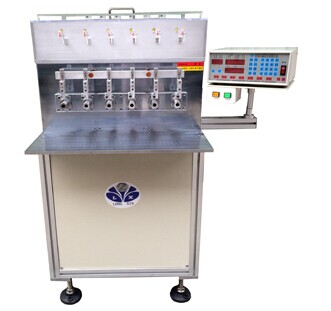

自動繞線機是一種專業生產偏轉線圈的高度自動化控制設備，工作環境要求 21~27 ℃，空氣相對濕度＜60%。必須保證生產車間的大氣環境，不能有大量空氣懸浮物以及可導電的有害粉塵產生。在整個車間用電過程中，嚴禁不按要求私拉各種電源線，更不允許從繞線機控制柜中亂接各種線路。嚴格按照設備保養要求，定期對繞線機PLC系統進行保養清潔。在使用過程中一定要保證電源供電穩定性。防止頻率為10~55 Hz的頻繁或連續震動。杜絕各種干擾信號對 PLC 系統的影響。自動繞線機PLC系統一旦受到干擾，必將導致設備不動作或誤動作，無法保證繞線機正常工作，嚴重時還會導致設備損壞甚至造成人員傷害。
3、采取的抗干擾方法
設計自動繞線機PLC控制系統主要采取以下幾種抗干擾辦法：
（1）對工廠配電室變壓器進行升級改造，盡量減少繞線機與大地之間的干擾。
（2）對自動繞線機的動力電源線、控制線、信號線進行合理安裝與布置。
（3）I/O（輸入/輸出）模塊信號線要獨立布置，不要太長。
（4）正確選擇自動繞線機殼內的PLC系統接地點，完善設備接地系統。
4、自動繞線機I/O信號分類
自動繞線機PLC控制系統的輸入信號主要來自控制按鈕，急停開關以及分布在繞線機各個測控點的各種類型傳感器。自動繞線機PLC系統控制負載輸出主要分成以下4類：
（1）一臺交流油泵電機和一臺大功率交流伺服電機的主交流接觸器線圈；
（2）驅動機械氣缸動作的電磁閥線圈；
（3）顯示及報警負載（包括顯示燈、聲光報警器）；
（4）控制偏轉線圈剝離、通電加熱控制器的相關控制器。
5、繞線機I/O模塊控制點數計算
自動繞線機的PLC系統的控制對象是繞線設備，它的工作環境也就是整個生產車間。其參與的偏轉線圈整個生產過程都是通過I/O接口模塊來實現的。通過I/O接口模塊可以檢測被控制繞線機在整個生產過程中的各種參數，并以這些現場反饋信號作為控制信息，對被控制對象發出指令加以控制，同時通過I/O接口模塊將控制器的處理結果輸送給被控單元，從而驅動各種機械執行機構來實現完成。自動繞線機的輸入線號都是直流信號，絕大多數來自各種型號傳感器及控制按鈕。
輸出信號也是直流信號，大多直接控制各種電磁閥線圈以及中間繼電器線圈。根據我公司目前產品生產工藝要求，換算出自動繞線機動作過程及顯示控制總共需要多少控制節點。這里設計的自動繞線機現需要輸入接點40個，輸出接點56個。根據PLC控制系統的要求，最終確定自動繞線機所需要I/O模塊接點數，同時還應在實際需要接點數的基礎上在增加10%～20%的備用量，以便隨時根據生產需要增加控制功能。
6、自動繞線機PLC系統的安裝與維護
（1）PLC的安裝有兩種安裝方式分別是螺釘固定和軌道固定。
（2）PLC使用電源為50 Hz（220±22）V交流電。
（3）具有良好的接地點，禁止與其他設備串聯接地。
（4）PLC內部采用直流24 V供電，但要注意的是日本三菱公司的FX系列PLC的空位端子，在任何情況下都不能使用。
（5）輸入/輸出連接線不能合用同一根電纜，必修要有防靜電屏蔽措施。
7 、結語
通過長期對自動繞線機PLC控制系統的研究使用維護表明，自動繞線機上的PLC控制系統完全能夠滿足生產各種偏轉線圈各項工藝技術要求，具有程序設計思路清晰，硬件電路簡單實用，可靠性高，抗干擾能力強，使用維護簡便，具有良好的性能、價格比顯著等優點。
伴隨著各種偏轉線圈功能的提高，選用的PLC在實際工作中還一定要依據實際情況作出適當?shù)恼{(diào)整，以便設計出更加符合自動繞線機發展期望的控制系統。
