龍?chǎng)坞娮幼鳛槿A南最大的繞線機生產廠家,公司研發創新能力一流,2013年研發一款自動繞線機為多聯型自動繞線機,下面詳細介紹一下該款繞線機的詳細技術特點與參數.
1,多聯型自動繞線機是將夾持、保持各線材的端部的數個夾持器安裝在移動自如的一個基座上，在下推上述數個夾持器的上端 時，打開該數個夾持器保持的上述線材，其特征在于，
具有：可沿水平方向在第I位置和第2位置之間移動的數個遮擋板，保持該數個遮擋板、并可上下移動的板，分別與上述遮擋板相對 應地設置的、各下端與上述數個夾持器的各上端相接觸的數個桿件， 上述數個遮擋板中位于上述第I位置的遮擋板在上述板下降時， 下推與上述一個或兩個以上的遮擋板相對應的上述桿件，上述數個遮 擋板中位于上述第2位置的余下的遮擋板在上述板下降時，不下推與 該余下的遮擋板相對應的上述桿件。

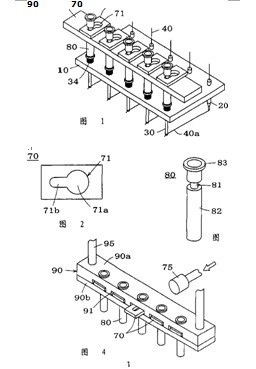

2. 根據權利要求I所述的多聯型自動繞線機，其特征在于， 在上述各遮擋板上形成鑰匙孔形的通孔，該通孔的寬度是以寬幅部和窄幅部?jī)啥巫兓?在上述各數個桿件上設有直徑小于上述窄幅部的寬度的小徑部，和直徑大于上述窄幅部的寬度的大徑部，上述桿件穿過上述遮擋板的上述通孔中，上述遮擋板位于上述第 I位置時，上述桿件的小徑部位于該通孔的窄幅部中，上述遮擋板位于上述第2位置時，上述桿件位于該通孔的寬幅部中。
3. 根據權利要求I或2所述的多聯型自動繞線機，其特征在于， 在上述板上設有沿水平方向設置的多個孔，在這些孔中安裝有上
述遮擋板.
4. 根據權利要求I至3中任一項所述的多聯型自動繞線機，其特征在于，
當在同時供給的數個工件中包含除去了端子的不繞線的工件 時，在上述夾持器解放線材之前，上述不繞線的工件處的上述遮擋板 向上述第2位置移動，余下的工件處的上述遮擋板位于上述第I位 置。
多聯型自動繞線機涉及一種具備將線材引導到繞線部分的多個噴嘴，將從各噴嘴中送出的線材卷繞在各自不同的工件上的多聯型自動繞線機，特 別是關于夾住保持線材端部的夾持器周邊的結構.

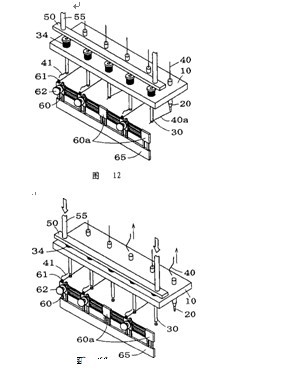

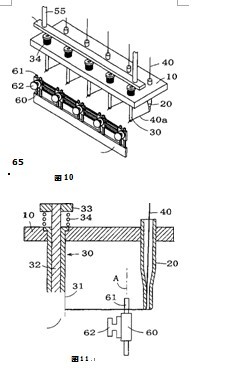

圖中表示現有的多聯型自動繞線機中主要部分的結構.將多個噴嘴、組合設置在各噴嘴上的夾持器安裝在移動自如的基座上，從圖中未示出的繞線框送出的線材通過噴嘴的通孔從其 前端引出，端部被夾持保持在夾持器上。夾持器的上方設 置有通過氣缸等驅動而可上下移動的板。表示由引線框架連接的組裝途中的5個工件供給到自動繞線機上的狀態.各工件與一組噴嘴和夾持器相對應.
更多關于多聯型自動繞線機的技術分析請至電龍?chǎng)坞娮?0769-86418851 86405936
(圖一)
(圖二)
(圖3)
(圖四)
(圖五)
特別聲明:以上圖紙為龍?chǎng)坞娮蛹夹g(shù)部提供,可用來學習,但不能轉載,違者必究!
