龍鑫電子是華南最大的繞線機生產廠家,公司有一流的新產品研發能力,環形鐵心繞線機也是繞線機的一種,下面介紹一下環形鐵心繞線機的詳細特點與技術參數,特別提示一下,環形鐵心繞線機也是自動繞線機的一種,因功能不一樣,定位也不一樣.
1,環形鐵心繞線機其特征為,它具有以下部分：通過一個動作將環形鐵心夾持的環形鐵心夾持裝置、貫穿被夾持在環形鐵心夾持裝置上的環形鐵心的鐵心孔并上下移動，將位于環形鐵心上側的導線穿過環形鐵心的鐵心孔引導到環形鐵心下側的導線固定裝置、當導 線固定裝置下降時，將在環形鐵心的上側的導線固定的導線固定裝置向下方壓緊的壓緊裝置、將引導到環形鐵心下側的導線圍繞環形鐵心 卷繞的卷繞裝置以及將被導向環形鐵心下側的導線端保持成大致為三角形的導線保持裝置.
2,環形鐵心繞線裝置，其特征在于，環形鐵心夾持裝置具有：備有設有右螺旋孔的夾持部與設有左螺旋孔的夾持部的一對夾持部，以及連接桿，所述連接桿的一端設有右螺旋部另一 端設有左螺旋部，所述兩端與分別設在夾持部上的螺旋孔螺紋配合.
3,環形鐵心繞線機其特征在于導線固定部具有上端部設有鉤針的鉤針桿。
4,環形鐵心繞線機其特征在于，導線保持裝置具有在向下方展寬的方向上配置的一對導線件以及可自由滑動地配置在各導線件上的輸送銷。
5、環形鐵心繞線機特征在于，壓緊裝置具有其下端的外徑可進入環形鐵心的鐵心孔內的壓入構件。
環形鐵心繞線機發明涉及可將中粗以上的導線卷繞到環狀鐵心上的環形鐵心繞線機.
作為這種環形鐵心繞線機,在所描述的這種繞線機中，向可沿圓周方向旋轉地保持的環形鐵心的一個側面上供應導線，當沿著環形鐵心的鐵心孔的軸線上下運動的鉤針上升時，將所供應的導線掛上，當鉤針退出時，將掛上的導線貫穿環形鐵心的鐵心孔，將貫穿的導線在與 環形鐵心軸線大致平行的平面內旋轉成螺旋狀卷繞在環形鐵心上，形成環形線圈。
上述環形鐵心繞線機，由于具有借助于沿環形鐵心的鐵心孔的軸線上下運動的鉤針將環形鐵心一側的導線引導到環形鐵心的另一側的結構.所以,對于比0.4mm細的細導線，釣針下降時，鉤針的阻力小,所以可使導線通過環形鐵心的鐵心孔，但是,對于0.5咖至1.2mm左右的中粗線，由于導線所具有的剛性,鉤針下降,鈞針所遇到的阻力變大，很難確保導線可靠地通過環形鐵心的鐵心孔，不適宜于向環形鐵心上的卷繞.
此外，由于上述環形鐵心卷繞機，是與使根據需要的長度剪斷的導線保持直線狀態的導線保持機構組合使用的,而配置這種導線保持機構需要很大的空間,從而成為使整個裝置難以緊湊化的關鍵。
進而上述環形鐵心繞線機,由于需要借助多個操作來進行環形鐵心夾持機構的開閉操作，所以難以確保穩定地進行開閉操作.

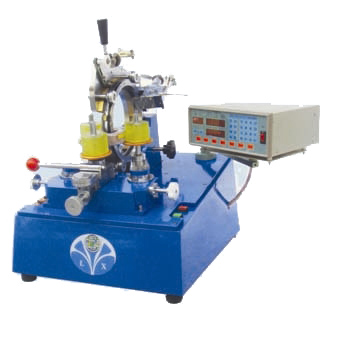

類似產品如圖:
以上文章由龍鑫電子網絡營銷部提供,轉載請注明出處.http://wujingwang.cn
