立式全自動繞線機的可以繞制連續式線圈和糾結式線圈，輻向和軸向的緊實度均比用臥繞機有較大的提高，因此對于糾結式和連續式的線圈推薦使用立式繞線機。立式的繞線機分為兩種，一種是地坑式，另一種是無地坑式。但均由主機、拉緊裝置、放線架和操作臺4部分組成。
1．全自動繞線機的主機

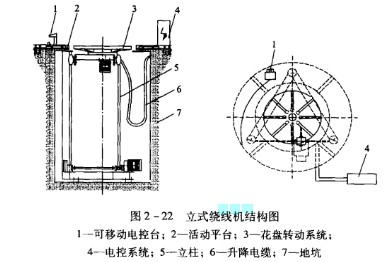

由花盤轉動系統、花盤升降傳動系統和可移動電控臺等組成，其結構如下圖所示。
對于地坑式結構，通過花盤升降來保證線圈的高度，操作者的工作高度不變，對于無地坑式結構，花盤高度不變，通過操作臺升降來保證線圈的高度。兩者各有利弊。地坑式安裝時需做地坑，工作量大，且維護不便，但卻可以少占廠房空間，尤其在廠房吊高不足時更加突出這一優點。無地坑式的安裝維護方便，但對廠房吊高和空間占用都明顯高于地坑式。
2．全自動繞線機的拉緊裝置
拉緊裝置與臥繞機所用的原理和結構類似，只是導線夾緊的方向與臥繞時垂直。如換位導線在臥繞時是水平夾緊的，在立繞時就要垂真夾緊。
3．全自動繞線機的放線架
小線盤的立繞放線與臥繞放線架類似，不同的是立繞時并聯根數少，一般不大于4盤。
大線盤立繞放線時心軸與水平面垂直，放線架如圖2—23所示。每個放線架上只放一盤，承重一般為8t。線盤架本身有制動機構，在放線過程中，可以避免導線因慣性而松散。一般每臺立繞機配2～4臺大線盤架即可。
4．全自動繞線機的操作臺
地坑式全自動繞線機的操作臺與地面平，線圈從中間的孔中伸出，操作臺的中孔可根據線圈直徑的大小調節，以使操作者安全操作。
無地坑式立繞機的操作臺是升降的，比較大，連同放線架和拉緊裝置都在上面，一般采用液壓升降.
